کویل گیرهای مکانیکی و هیدرولیکی

کویل گیرهای مکانیکی و هیدرولیکی

کویل گیرها

در ظرفیت های مختلف (از ۲۰۰ کیلوگرم تا ۳۰ تن ) قابل ارائه بوده و بسته به وزن کویل و یا خواست مشتری می توانند ، بصورت مکانیکی و یا هیدرولیکی باشند.

دارای انواع نیمه سنگین یک طرفه ، فوق سنگین دو طرفه به صورت مولتی لینک، سه نظامی گووه ای، چهار نظامی دو طرفه و مخروطی دو طرفه ، برای عرض ها و تناژهای مختلف می باشند.

همچنین این

کویل گیرها

قابلیت چپگرد و راستگرد و کنترل loop ورق را دارا هستند.

مدل های استاندارد کویل گیرهای مکانیکی
ابعاد ماشین
(L.W.H)
فاصله مرکز دهانه
کویل گیر از زمین
(mm)
ماکزیمم قطر
خارجی کویل
(mm)
قطر دهانه کویل
(mm)
ماکزیمم عرض کویل
(mm)
ماکزیمم وزن کویل
(kg)
مدل
1500 750 1400 915 1200 470-550 250 1000 FGP-CM-1
1800 950 2000 1080 1200 470-550 500 3000 FGP-CM-3
1900 1550 2000 1110 1200 470-550 500 5000 FGP-CM-5

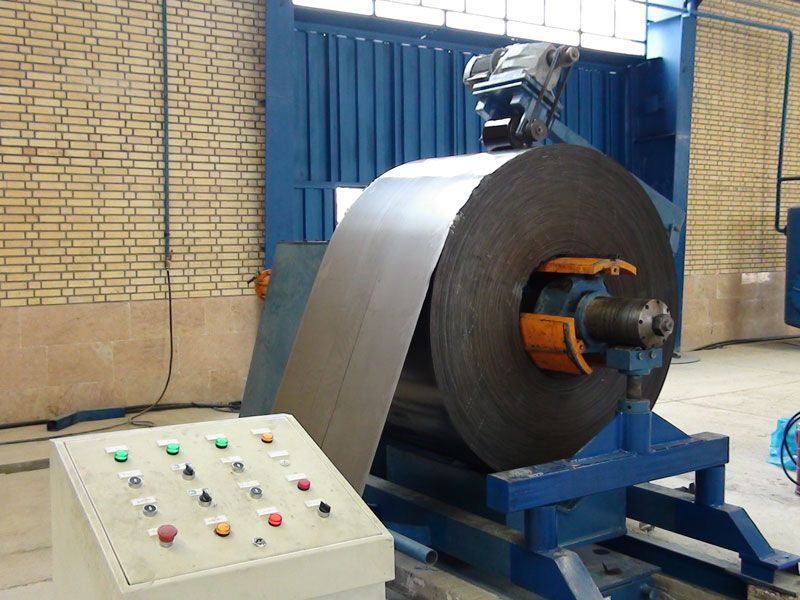

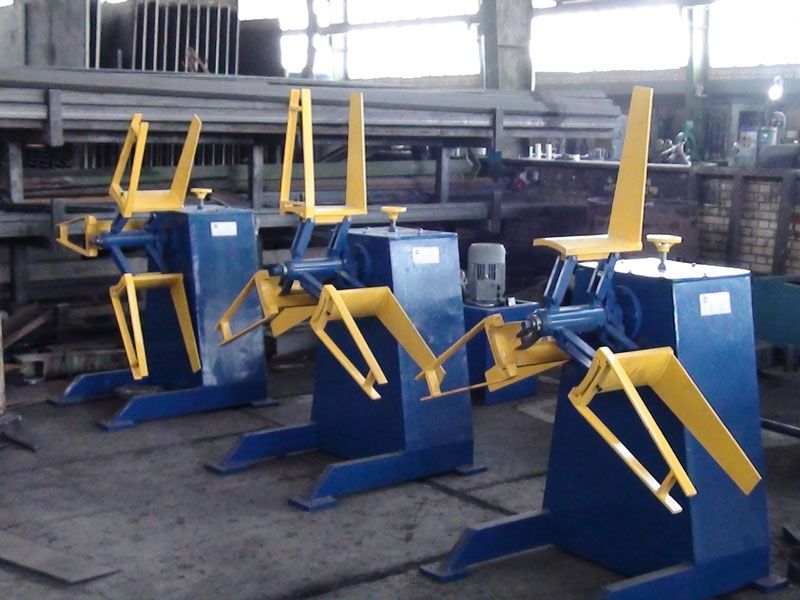

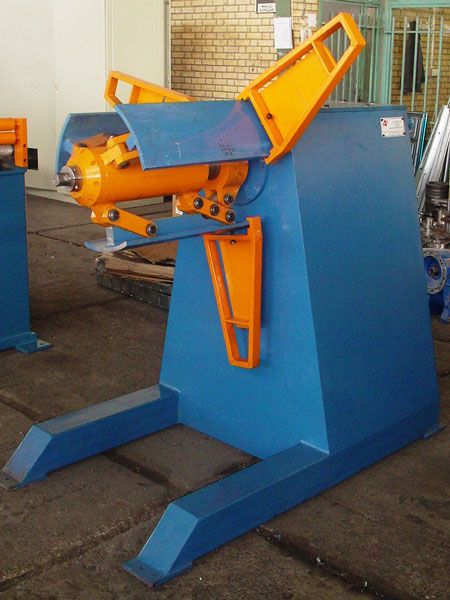

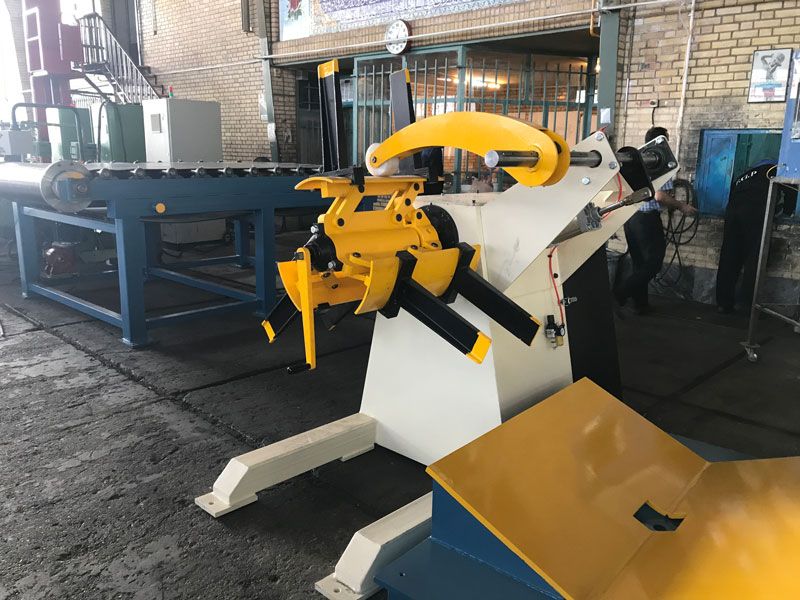

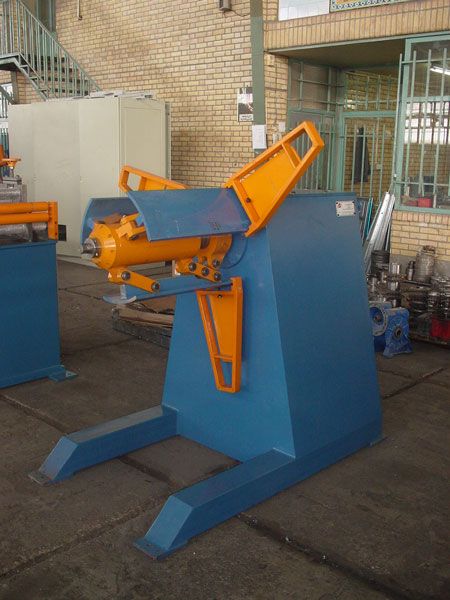

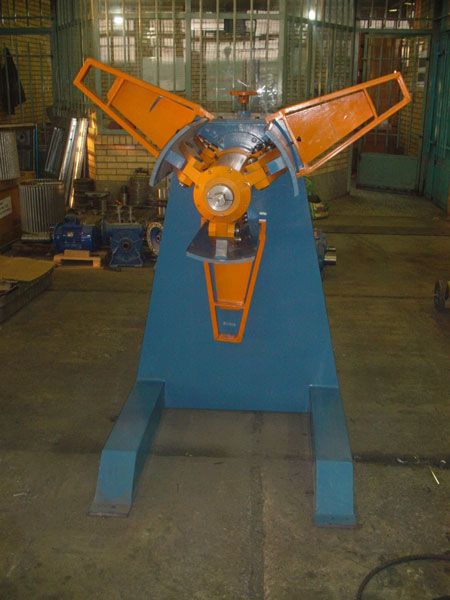

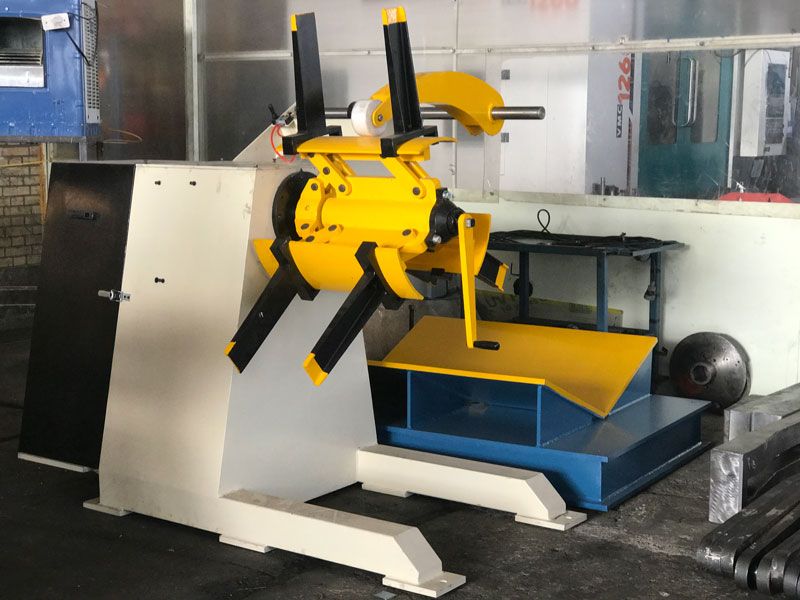

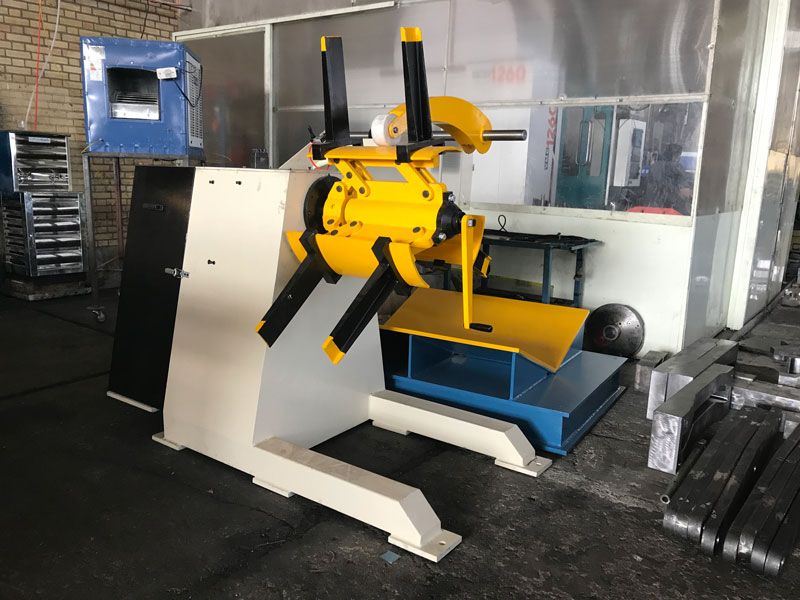

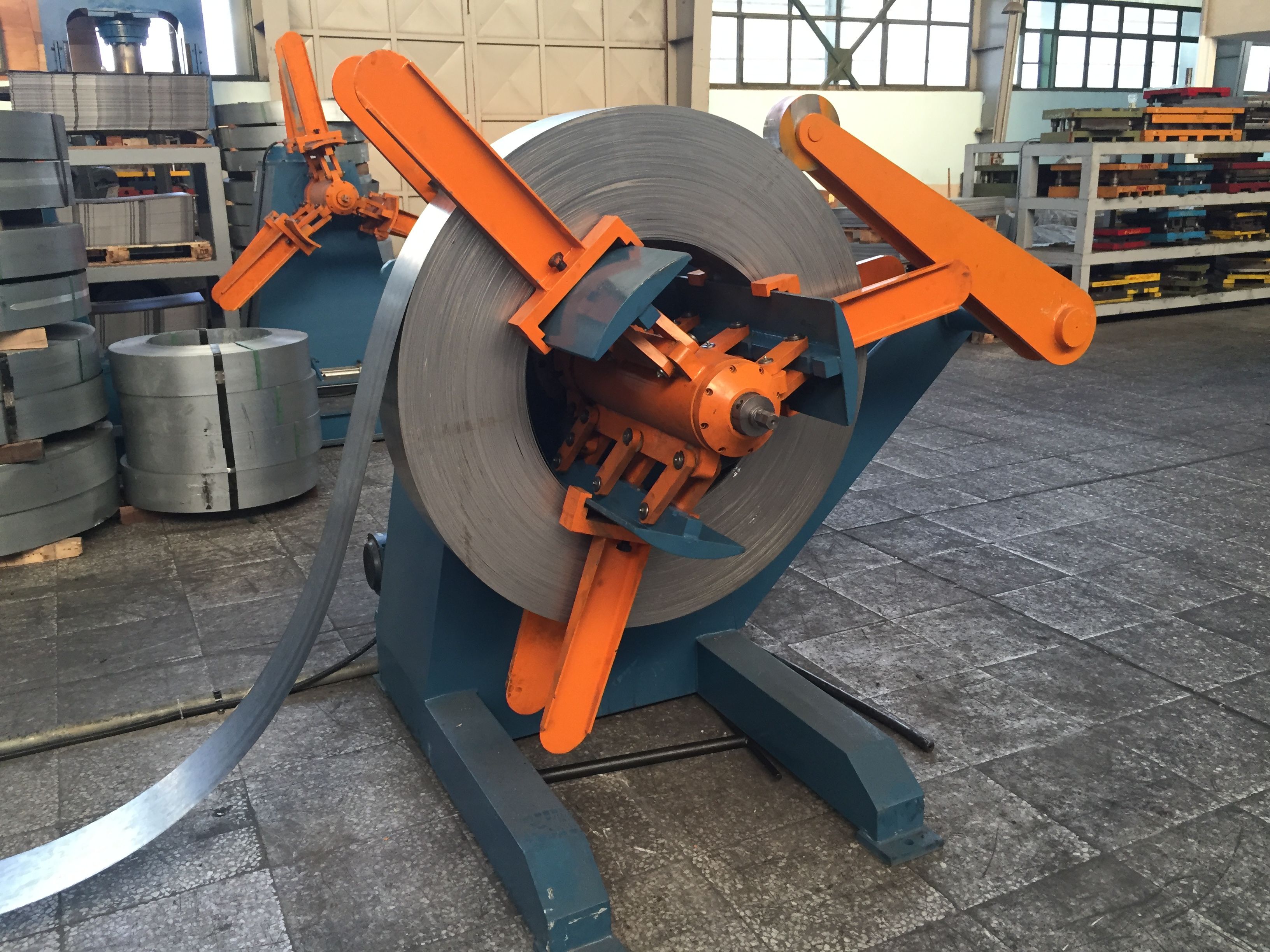

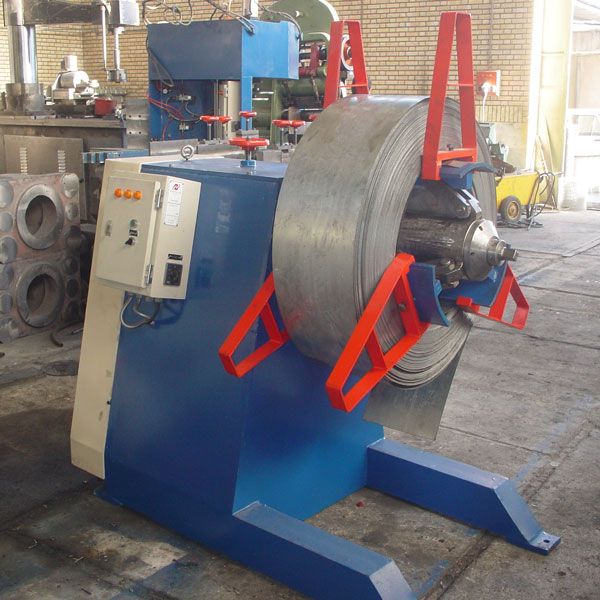

 کویل گیرهای مکانیکی (1000 تا 5000 کیلوگرم)

کویل گیرهای مکانیکی دارای مشخصات استاندارد و مشخصات انتخابی (Optional) می باشند که بر اساس سفارش مشتری انتخاب میگردد.

مشخصات استاندارد

  •  بدنه مقاوم فولادی
  • لینک ها با پین های فولادی
  • سه عدد بالک هم مرکز کننده کویل
  • شاخک های نگهدارنده با قابلیت تنظیم عرض کویل
  • محور اصلی فولادی با کیفیت بالا به همراه بلبرینگ درون فلنج با قابلیت گریس کاری
  • باز و بسته شدن دهانه کویل گیر توسط پیچ مرکزی وآچار مخصوص

مشخصات انتخابی (Optional)

  • بازوی نگهدارنده ورق گیر کویل با جک پنوماتیک
  • سیستم ترمز دیسکی پنوماتیکی
  • سیستم کنترل میزان Loop ورق بوسیله سنسور Optical
  • قابلیت نصب موتور و گیربکس و دوران در جهت چپ و راست
  • قابلیت نصب درایو جهت کنترل سرعت دوران
مدل های استاندارد کویل گیرهای مکانیکی
ابعاد ماشین
(L.W.H)
فاصله مرکز دهانه
کویل گیر از زمین
(mm)
ماکزیمم قطر
خارجی کویل
(mm)
قطر دهانه کویل
(mm)
ماکزیمم عرض کویل
(mm)
ماکزیمم وزن کویل
(kg)
مدل
1900 1550 2000 1110 1200 470-550 500 5000 FGP-CH-5
2500 2010 4260 1700 1700 470-550 1000 10000 FGP-CH-10
2210 1895 4280 1235 1700 470-550 1700 20000 FGP-CH-20

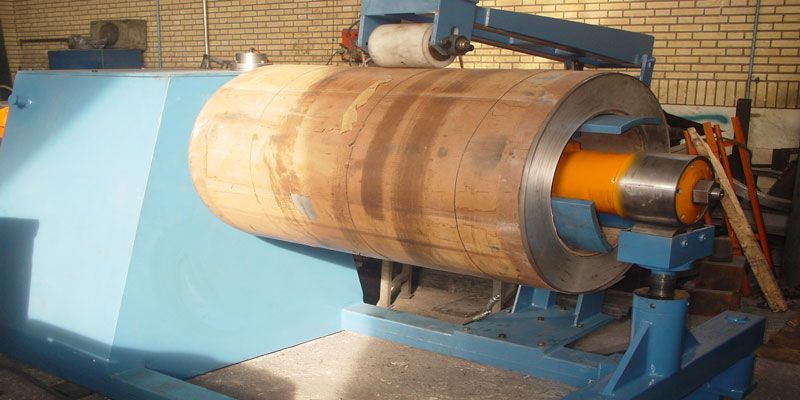

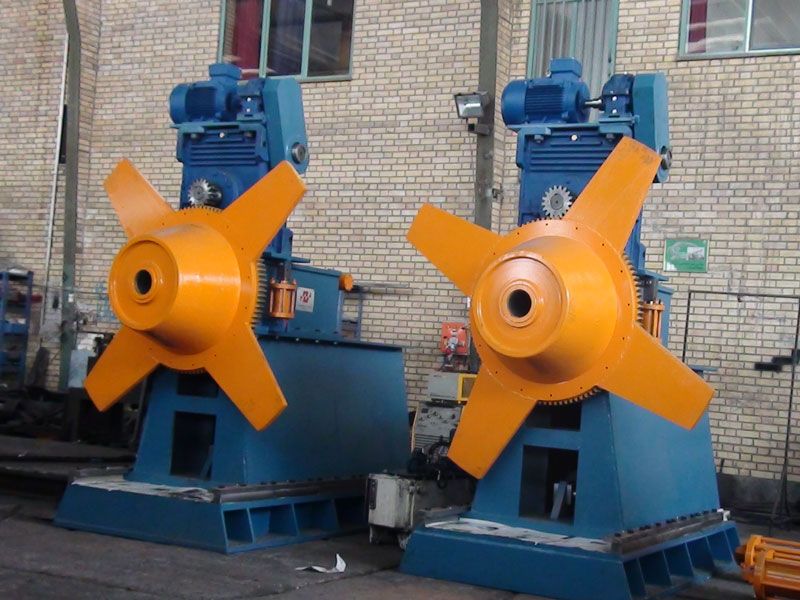

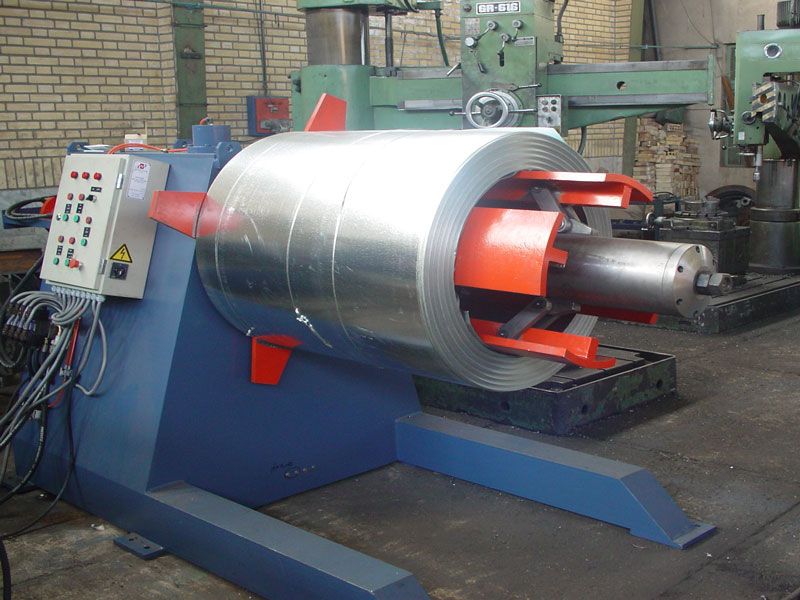

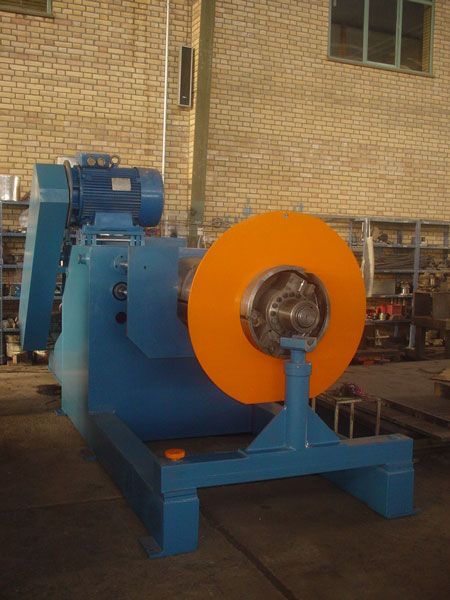

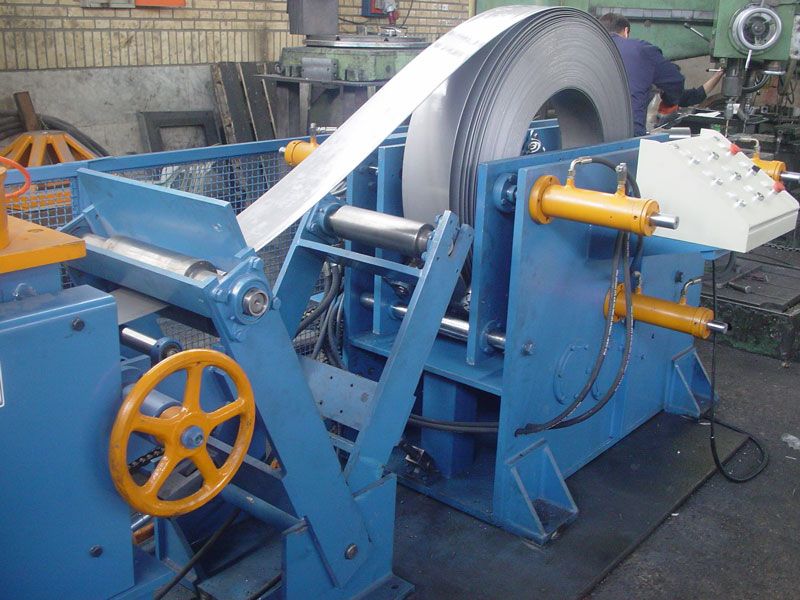

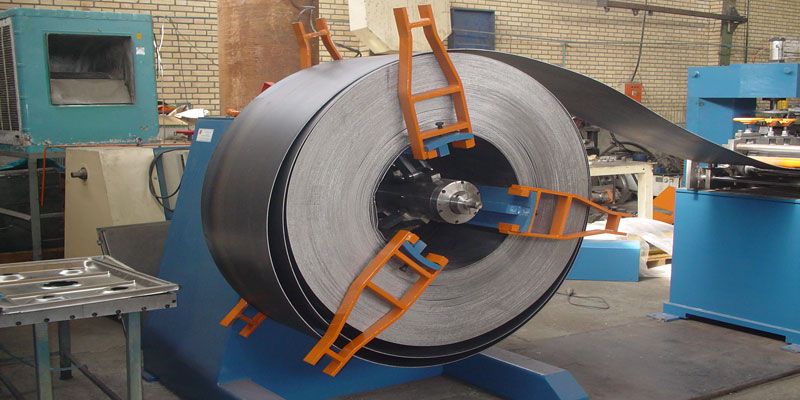

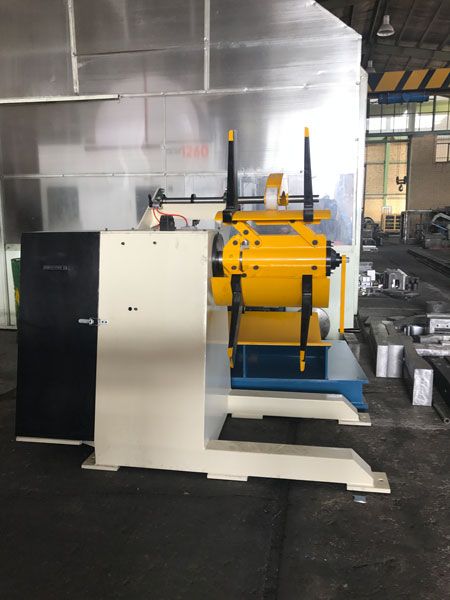

 کویل گیرهای هیدرولیکی (5000 تا 20000 کیلوگرم)

در این مدل باز و بسته شدن فک های کویل گیر توسط جک هیدرولیک انجام می شود.کویل گیرهای هیدرولیکی دارای مشخصات استاندارد و مشخصات انتخابی (Optional) می باشند که بر اساس سفارش مشتری انتخاب میگردد.


مشخصات استاندارد

  • بدنه مقاوم فولادی
  • مکانیزم کشویی وبستر زاویه دار فولادی
  • سه یا چهار عدد بالک هم مرکز کننده کویل
  • شاخک های نگهدارنده با قابلیت تنظیم عرض کویل
  • محور اصلی فولادی با کیفیت بالا به همراه بلبرینگ ها درون فلنج با قابلیت گریس کاری
  • دارای جک و شیرگردان هیدرولیک (طراحی وساخت با کیفیت بسیار بالا)

مشخصات انتخابی (Optional)

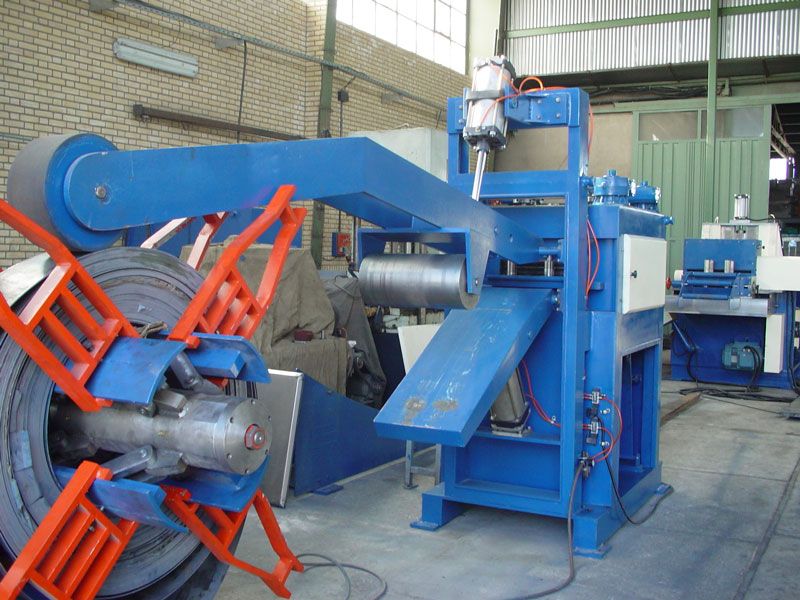

  • بازوی نگهدارنده ورق گیر کویل با جک پنوماتیک
  • سیستم ترمز دیسکی پنوماتیکی
  • سیستم کنترل میزان Loop ورق بوسیله سنسور Optical
  • قابلیت نصب هیدروموتور و دوران در جهت چپ و راست

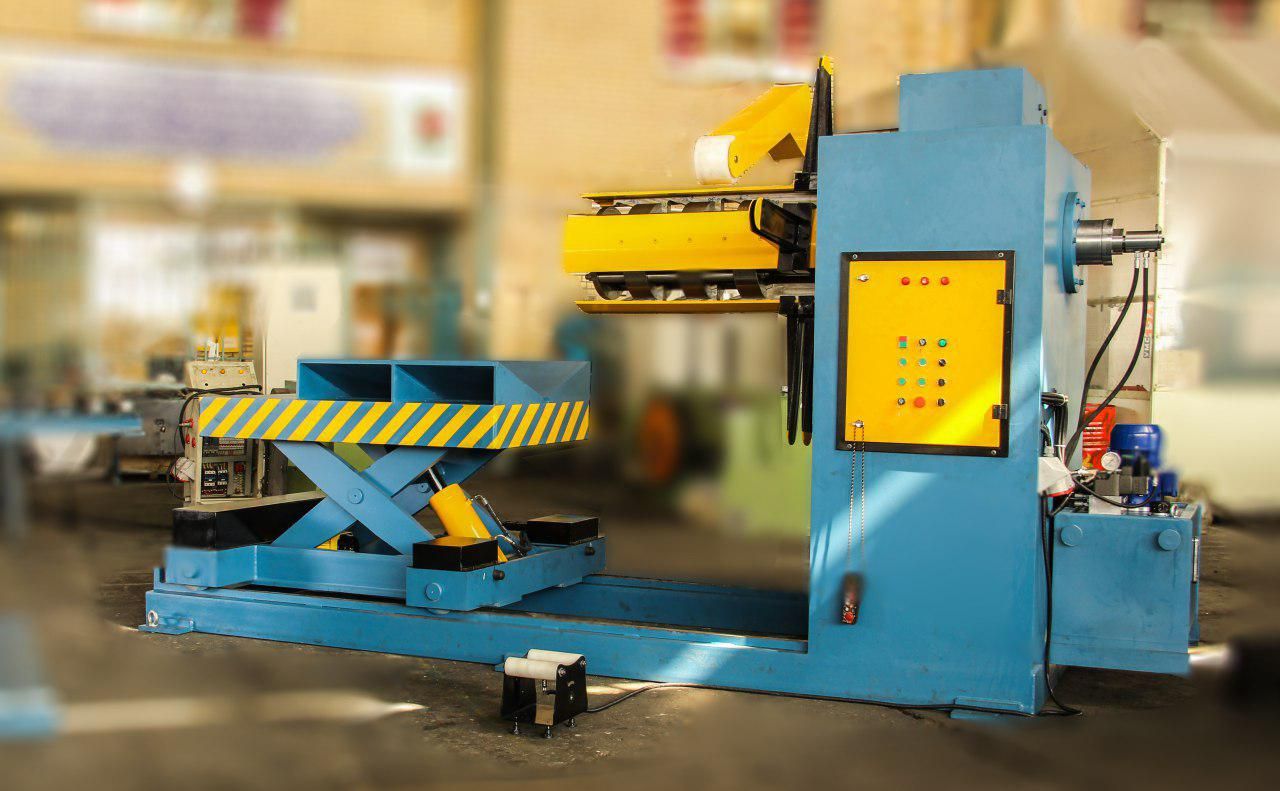

  • کالسکه (Coil Car) جهت جابه جایی کویل که به صورت مستقل از کویل گیر(نصب ریل ها بر روی بستر زمین) یا وابسته به کویل گیر (نصب ریل ها بر روی کویل گیر ) طراحی و تولید می گردد.
مدل های استاندارد کویل گیرهای هیدرولیکی دو طرفه دروازه ای
ابعاد ماشین
(L.W.H)
فاصله مرکز دهانه
کویل گیر از زمین
(mm)
ماکزیمم قطر
خارجی کویل
(mm)
قطر دهانه کویل
(mm)
ماکزیمم عرض کویل
(mm)
ماکزیمم وزن کویل
(kg)
دهانه کویل گیر مدل
1390 1000 3100 890 1800 450-800 2000 30000 مدل چهارنظام FGP-CH-D1
1390 1000 3100 890 1800 750 2000 30000 مدل مخروطی FGP-CH-D2

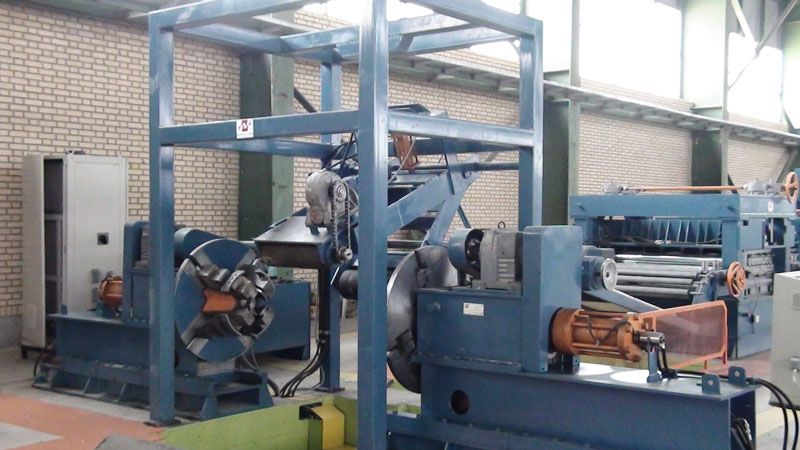

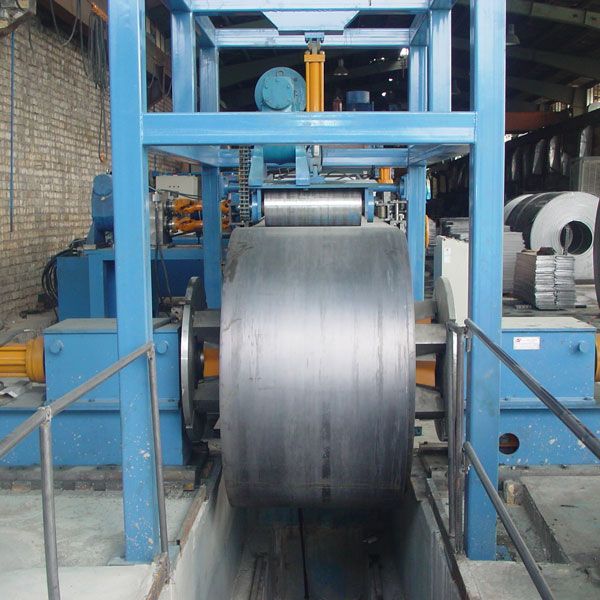

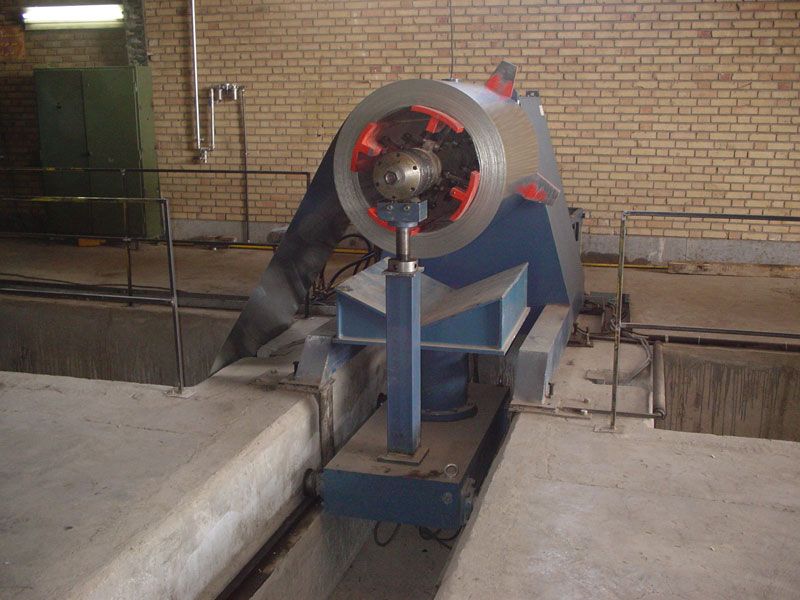

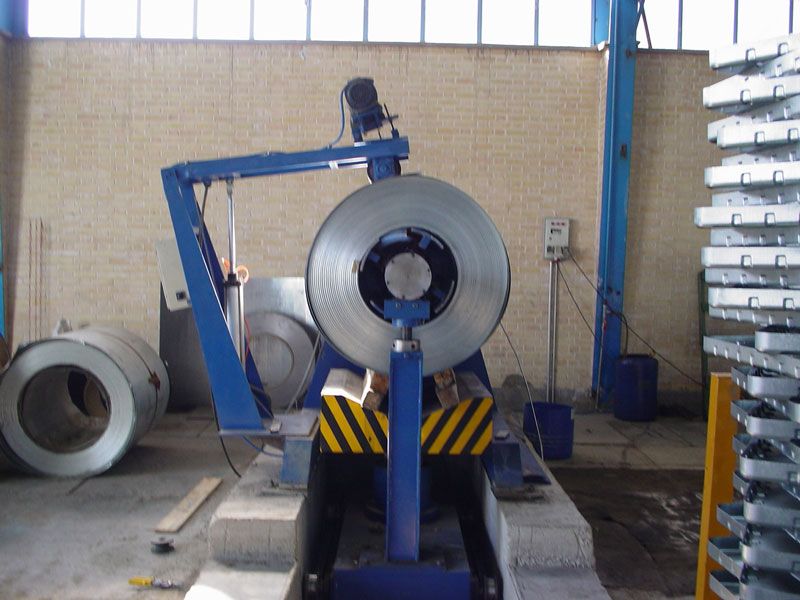

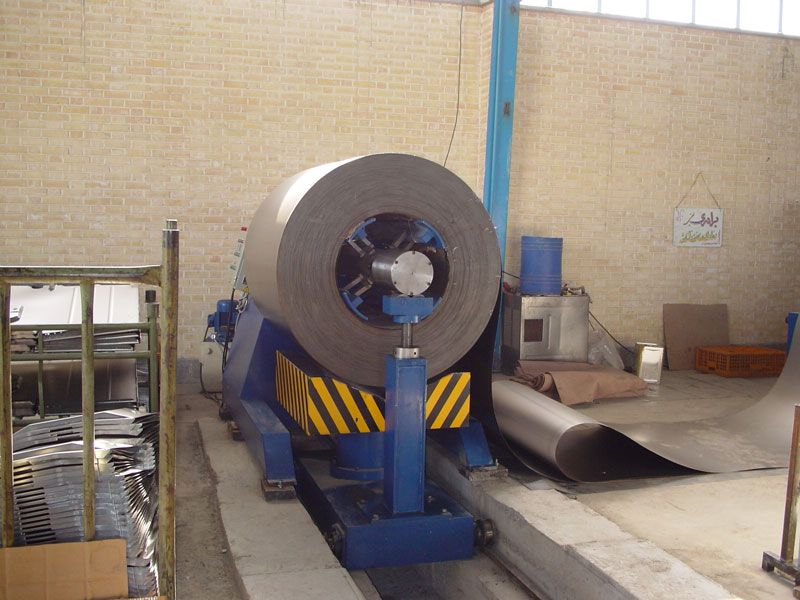

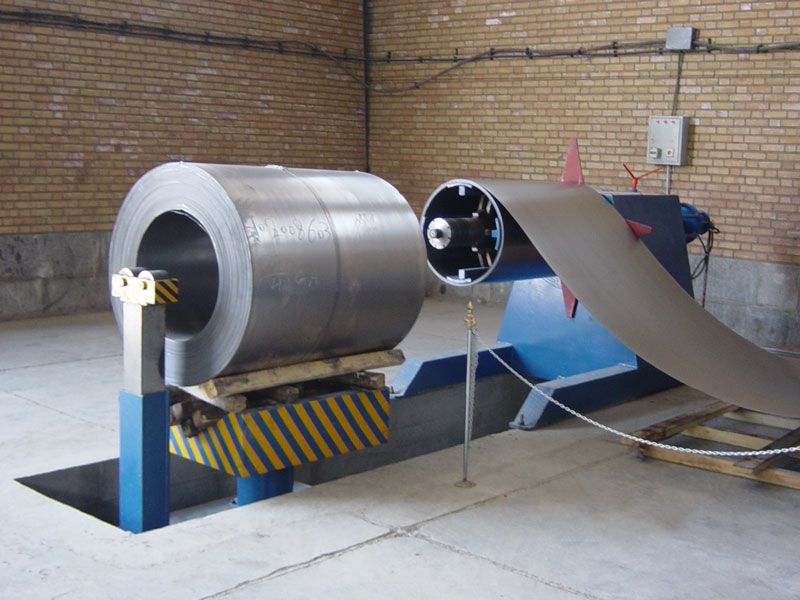

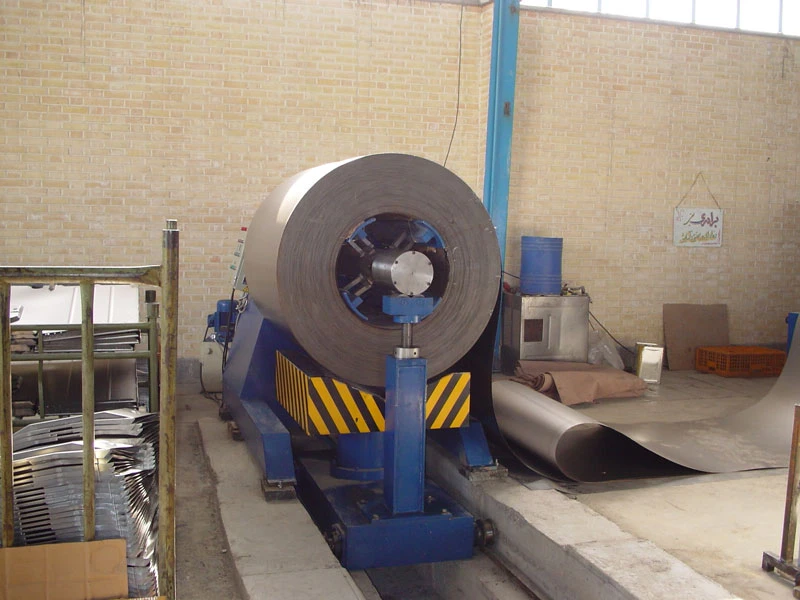

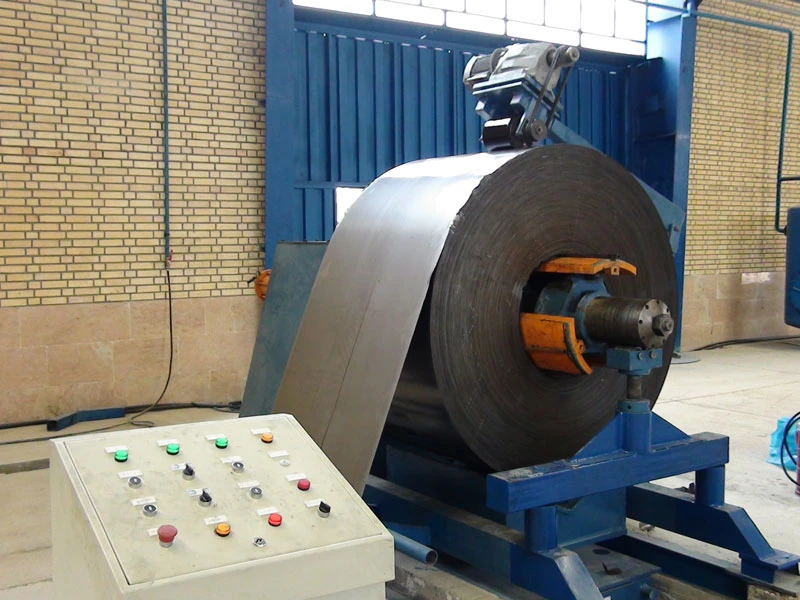

کویل گیرهای هیدرولیکی دوطرفه دروازه ای (20000 کیلوگرم به بالا)

کویل گیرهای هیدرولیکی دوطرفه دروازه ای در مدل های مختلف بر اساس وزن کویل از 20000kg به بالا ، در این مدل بازو بسته شدن فک های کویل گیر بوسیله جک هیدرولیک انجام می شود. با قرار گیری دو عدد کویل گیر در دو سمت کویل ، دهانه کویل از دوجهت بوسیله فک های کویل گیر مهار می شود. کویل گیرهای هیدرولیکی دوطرفه دروازه ای دارای مشخصات استاندارد و مشخصات انتخابی (Optional) می باشد که بر اساس سفارش مشتری انتخاب میگردد.


مشخصات استاندارد

  • بدنه مقاوم فولادی
  • فک های دهانه کویل گیر فولادی
  • مکانیزم هیدرولیکی حرکت عرضی کویل گیر برای تطابق با کویل ها در عرضهای متفاوت
  • مکانیزم هیدرولیکی حرکت دهانه کویل گیر برای تطابق با کویل ها در قطرهای داخلی متفاوت )در نوع پله ای)
  • محور اصلی فولادی با کیفیت بالا به همراه بلبرینگ ها ی خاص با قابلیت گریس کاری
  • جک های هیدرولیکی با کیفیت و عمر بالا

مشخصات انتخابی (Optional)

  • مکانیزم دهانه کویل گیر (مدل چهار نظامی) در سه پله جهت انواع کویل ورق
  • مکانیزم دهانه کویل گیر مخروطی
  • مکانیزم هیدرولیکی حرکت دهانه کویل گیر برای تطابق با کویل ها در قطرهای داخلی متفاوت
  • مجموعه هدایت ورق از کویل گیر به صافکن با طراحی خاص و کاربردهای مختلف
