  • دقیق، مستحکم، قابل اتکا

    طراحی‌شده برای خطوط تولید صنعتی

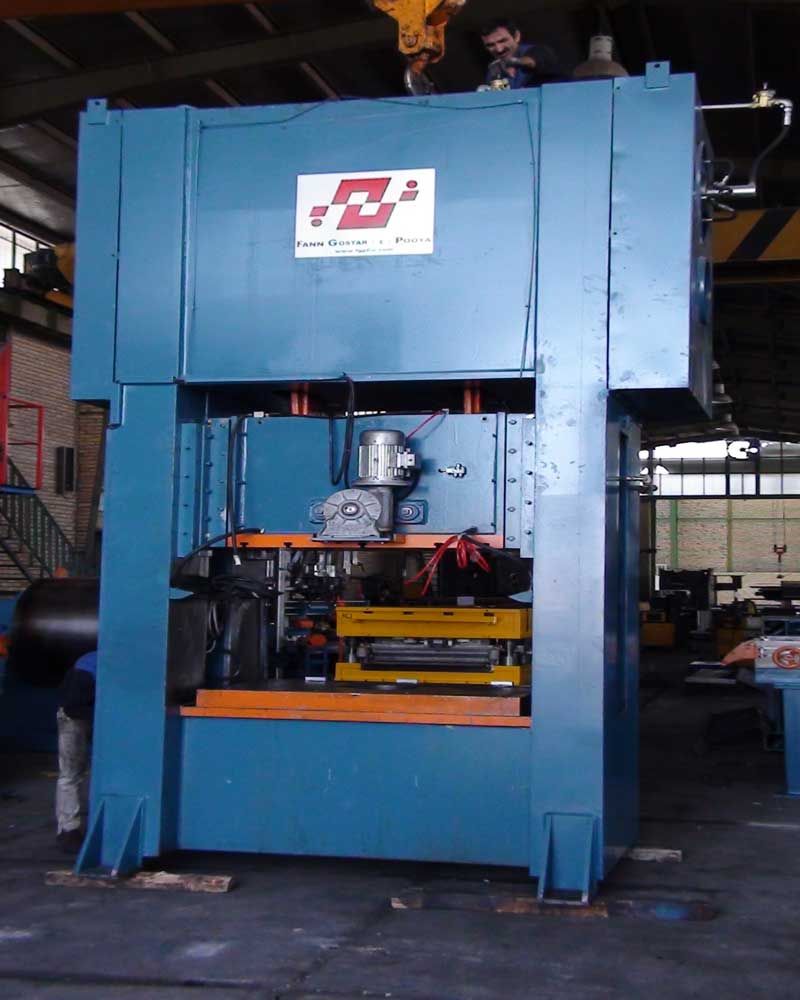

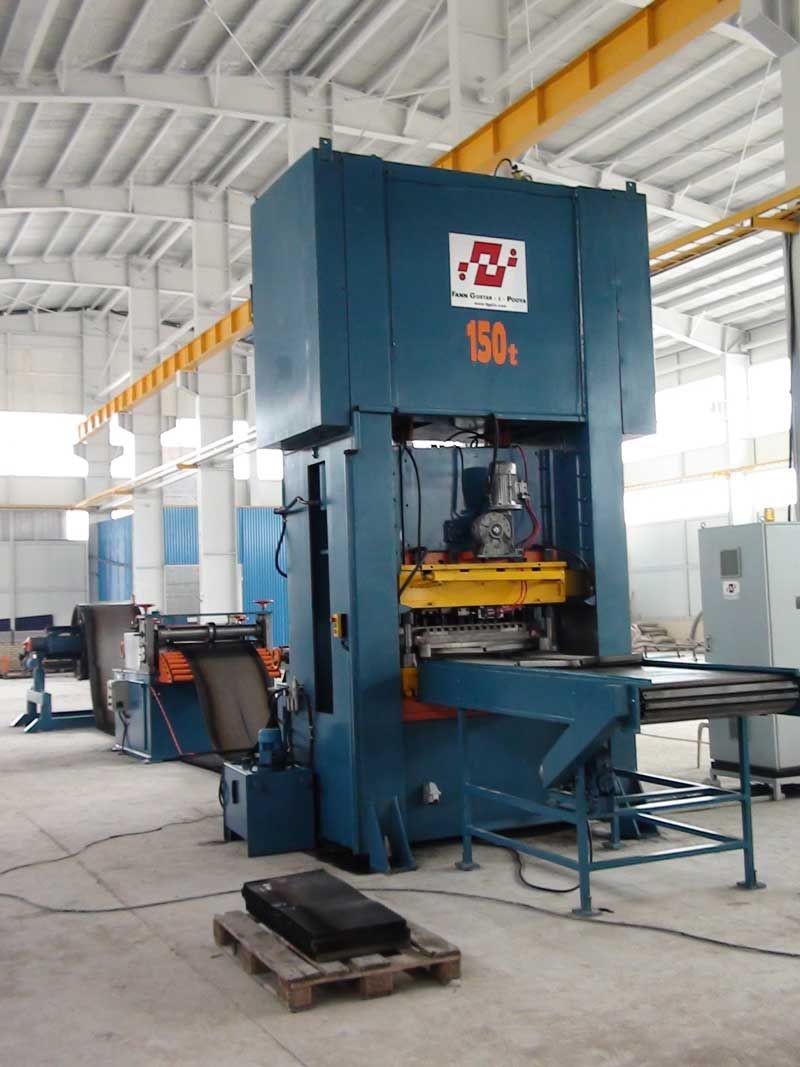

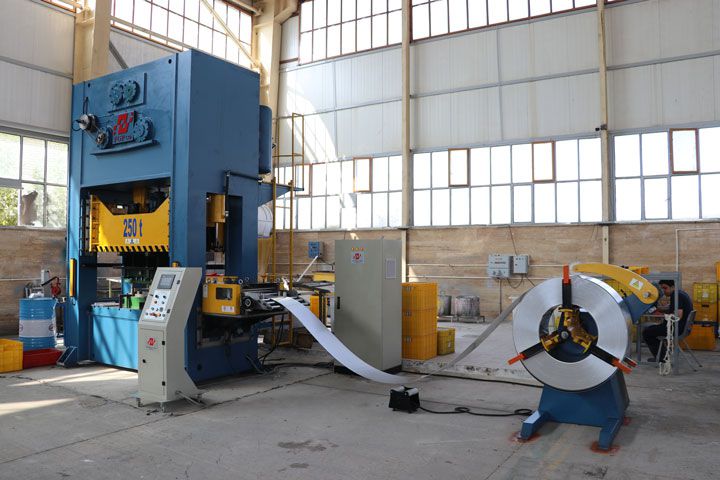

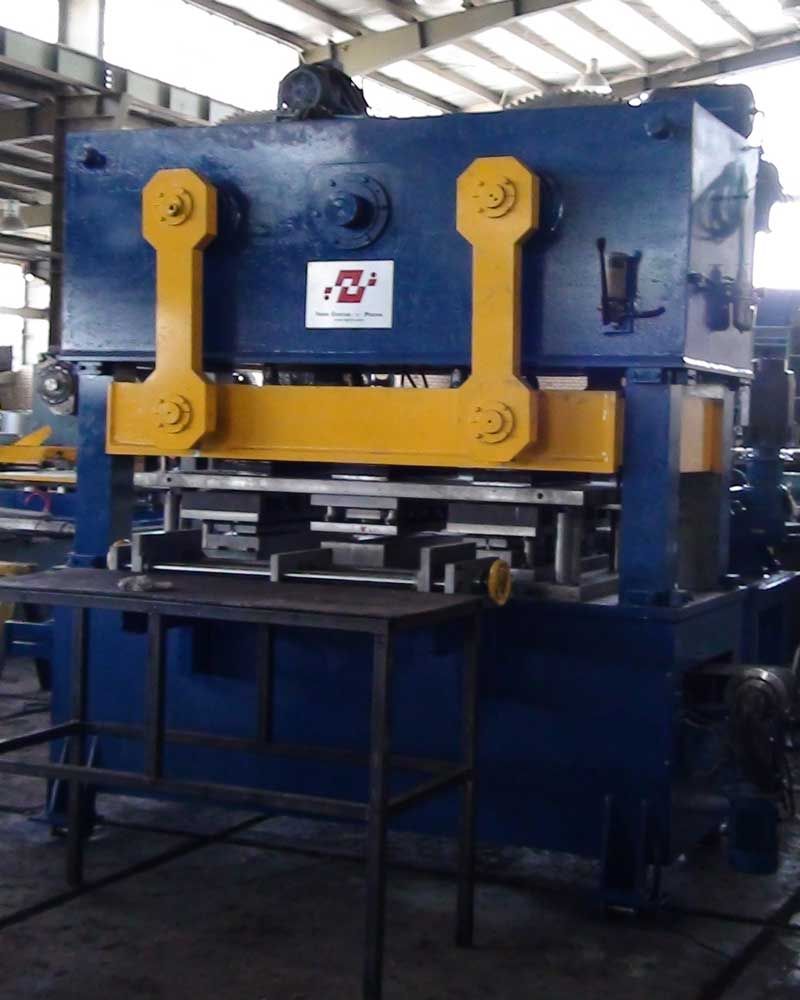

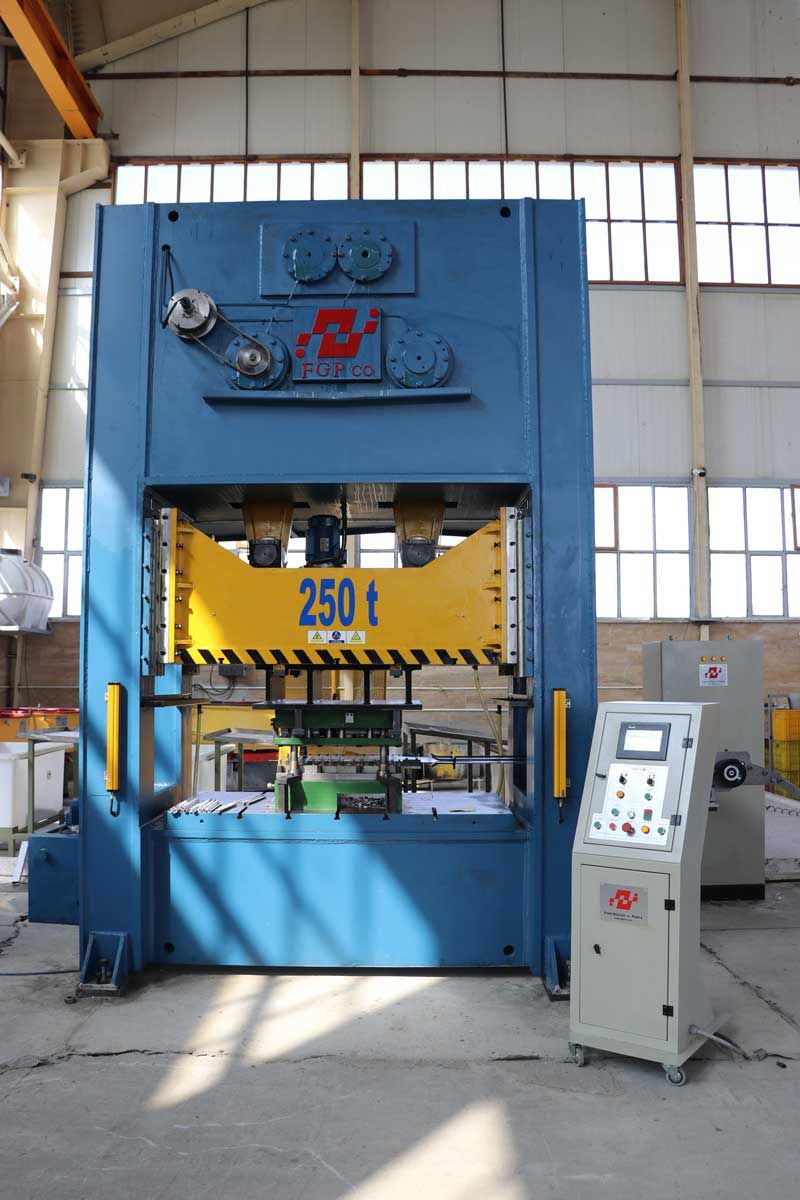

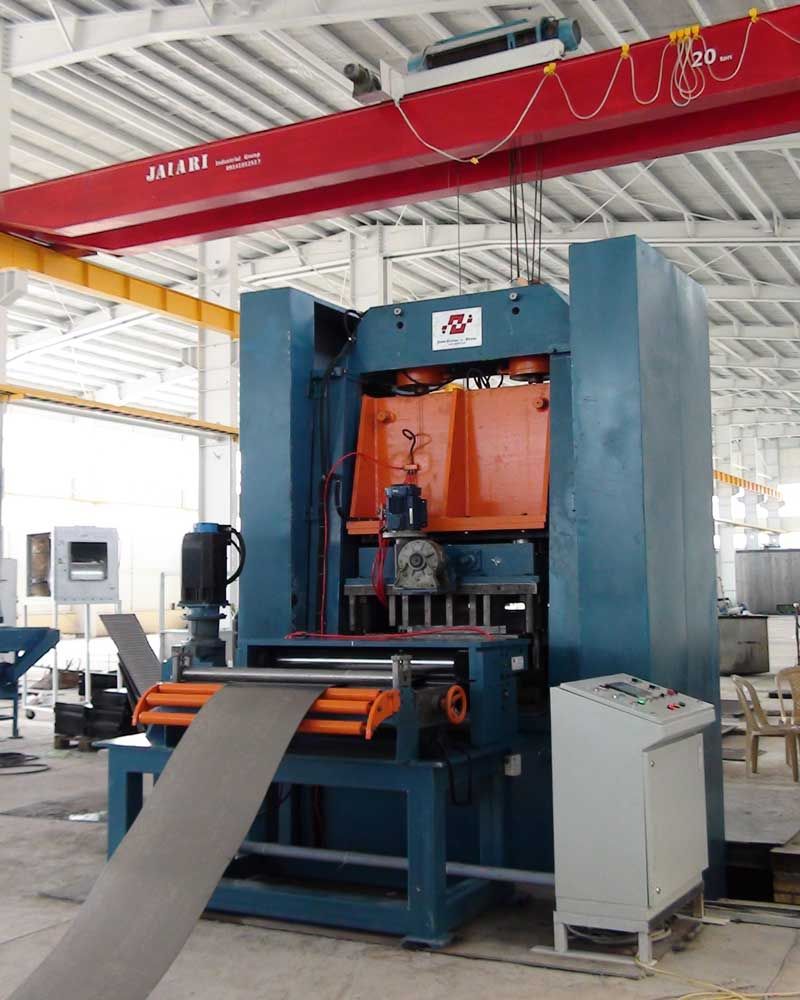

    پرس ضربه ای دروازه ای (H-Frame) نسل پیشرفته‌ای از پرس‌های مکانیکی هستند که با ساختار مستحکم و طراحی دقیق، امکان انجام عملیات‌های سنگین و پر تکرار را با بالاترین دقت فراهم می‌کنند. بدنه دروازه‌ای و گایدهای چندوجهی این دستگاه‌ها باعث توزیع یکنواخت نیرو و کاهش تغییر شکل در طول کار می‌شوند و همین امر، آن‌ها را به گزینه‌ای مطمئن برای خطوط تولید پیوسته تبدیل کرده است. شرکت فن‌گستر پویا با بهره‌گیری از بیش از دو دهه تجربه و استفاده از فناوری‌های روز، این سری از پرس‌ها را در ظرفیت‌های متنوع طراحی و تولید نموده و هم‌اکنون بسیاری از واحدهای صنعتی معتبر کشور از آن‌ها در خطوط تولید خود بهره‌برداری می‌کنند.

کاربردهای پرس های دروازه ای (Hفریم)

  • پانچ و فرم‌دهی انواع قطعات فلزی
  • خطوط تولید لوازم خانگی، تابلو برق، قطعات خودرو
  • برش و شکل‌دهی ورق‌های نازک و متوسط
  • خطوط تولید نیازمند دقت و تکرارپذیری بالا

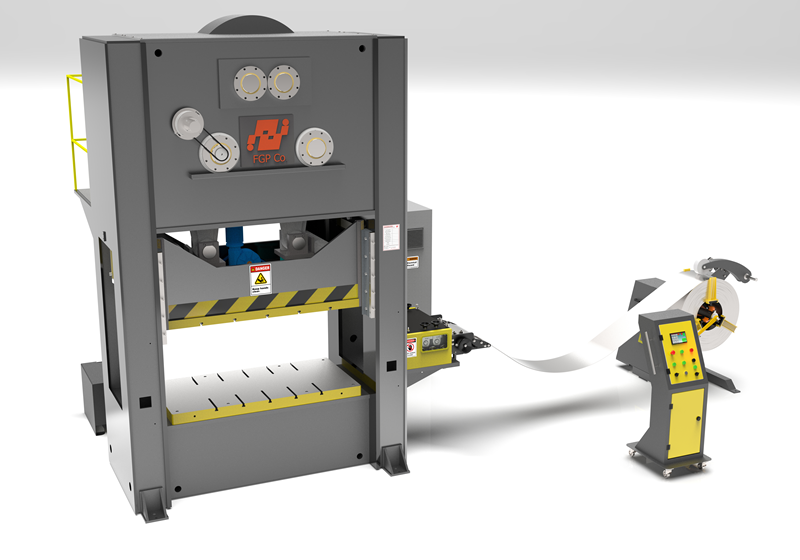

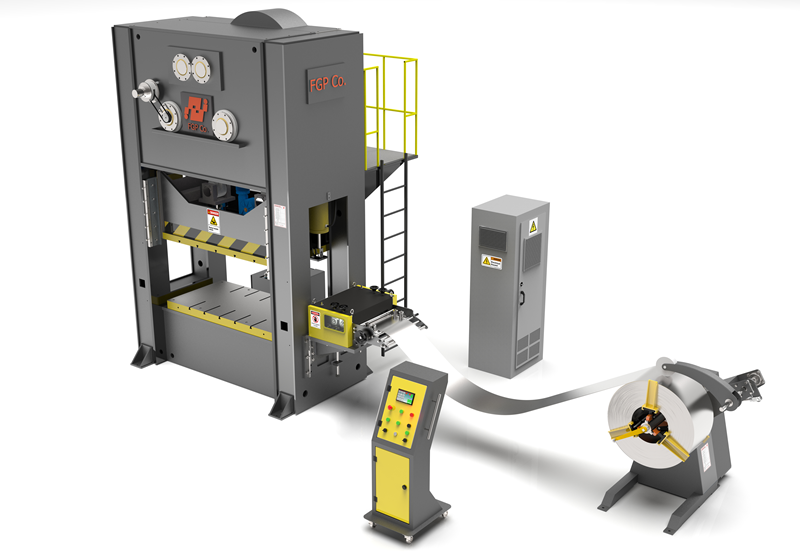

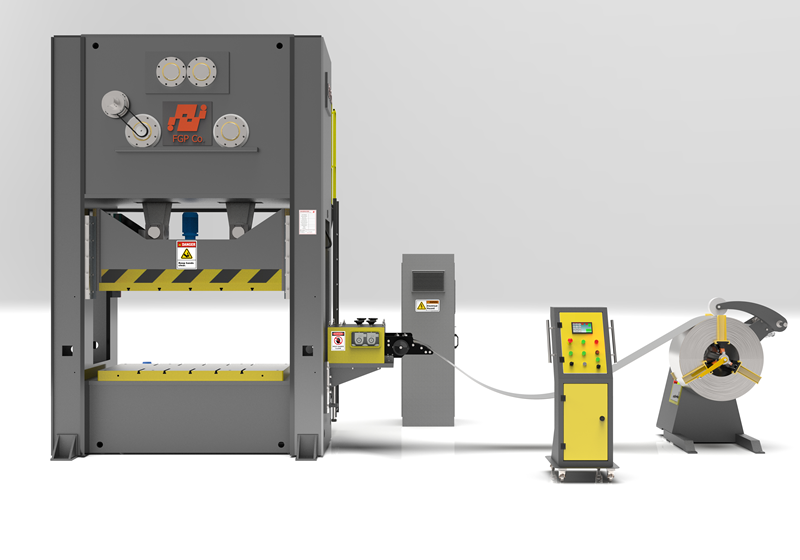

پرس های ضربه ای H فریم
مشخصات200 Ton250 Ton315 Ton400 Ton
ظرفیت نامی (کیلو نیوتن) 2,000 2,500 3,150 4,000
تعداد ضربه در دقیقه (SPM) 35 45 30 25
کورس (میلی‌متر) 250 120 300 300
ابعاد میز (میلی‌متر) 2,250x840 1,800x920 2,500x1,000 2,700x1,100
ابعاد رام (میلی‌متر) 1,900x740 1,925x913 2,200x900 2,500x1,000
حداکثر دهانه باز قالب (میلی‌متر) 500 859 600 600
میزان جابه‌جایی رام (میلی‌متر) 110 120 120 120
ضخامت میز (میلی‌متر) 170 98 190 200
فاصله بین ستون ها (میلی‌متر) 2,300 2,500 2,600 2,800
توان موتور (کیلووات) 18.5 33 30 37

ویژگی‌های مشترک دستگاه های پرس های دروازه ای (Hفریم)

  • بدنه یکپارچه فولادی با طراحی مقاوم در برابر پیچش و ارتعاش
  • طراحی پرس به صورت 2 شافت با بیشترین راندمان ممکن و کم ترین توان مصرفی
  • میل لنگ از فولاد آلیاژی 6580/1 (BOZ) با ماشین کاری دقیق
  • جوش کاری بدنه پرس مطابق با استاندارد (AWS D.1.1)
  • عملیات تنش زدایی کامل بدنه و رام پرس
  • برشکاری قطعات حساس توسط ماشین آلات CNC
  • ماشین کاری قطعات حساس توسط ماشین آلات CNC
  • ياتاقان ها وگايدها از جنس فسفر برنز با مقاومت بالا در برابر سایش
  • دنده‌های سخت‌کاری‌شده از فولاد آلیاژی

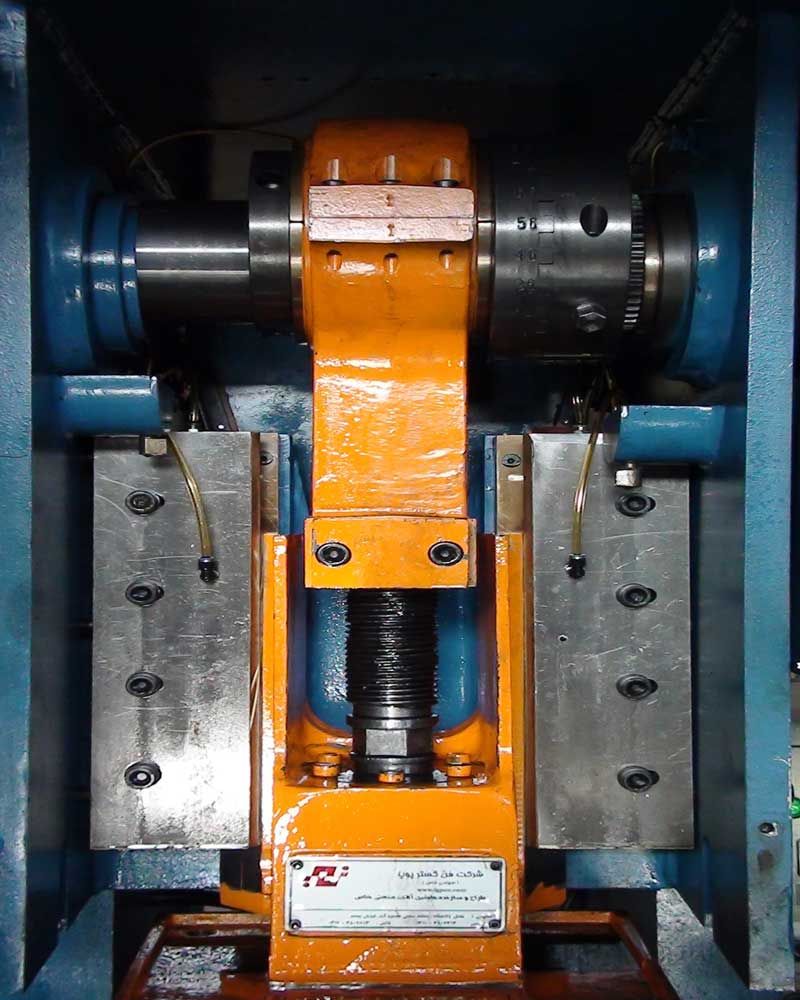

  • راهنمای رام شش ‌وجهی برای حرکت یکنواخت و دقیق
  • سیستم کلاچ و ترمز پنوماتیک با عملکرد سریع و ایمن و گشتاور قوی
  • قابلیت عملکرد در حالت‌های مختلف: اینچینگ |تک‌ضرب |رگبار |معکوس
  • سیستم روغن‌کاری اتوماتیک مرکزی با قابلیت هشدار کمبود روغن
  • سیستم کنترل فشار هواي فشرده
  • سیستم کنترل روغنکاري اتوماتیک
  • دو عدد بالانسر نئوماتیک برای حرکت نرم‌تر رام
  • تابلو برق جداگانه صنعتی مجهز به PLC
  • سیستم حفاظتی پرده نوری جهت افزایش ایمنی اپراتور
  • مجهز به سیستم توقف اضطراری (Emergency Stop) با دکمه قفل‌شونده در بدنه دستگاه و ایستگاه اپراتور
  • مجهز به اینکودر جهت پایش موقعیت رام یا کنترل دقیق شمارش ضربات در فرآیندهای اتوماتیک
  • تابلو فرمان جداگانه
  • شیر دوبل نئوماتیک جهت ایمنی بیشتر اپراتور و دستگاه
  • فیوز هیدرولیکی جهت حفاظت در برابر بار اضافی و جلوگیری از آسیب به دستگاه
  • واحد مراقبت هوای فشرده کامل فیلتر، رطوبت‌گیر، روغن‌زن، فشارسنج
  • مخزن هوای فشرده برای ذخیره و تثبیت فشار در سیستم پنوماتیک دستگاه
  • رنگ‌آمیزی با رنگ اپوکسی صنعتی دو مرحله‌ای مقاوم در برابر خوردگی، حرارت و رطوبت
  • قابلیت نصب انواع فیدر(سروو و پنوماتیک)

مشخصات انتخابی پرس های دروازه ای (Hفریم)

  • صفحه نمایشگر رنگی و لمسی (HMI)
  • کوشن نئوماتیک
  • درایور تغییر سرعت (اینورتر)
