انواع صاف کن ورق و leveler

انواع صاف کن ورق و leveler

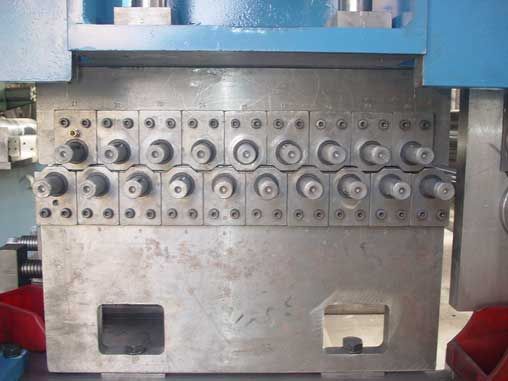

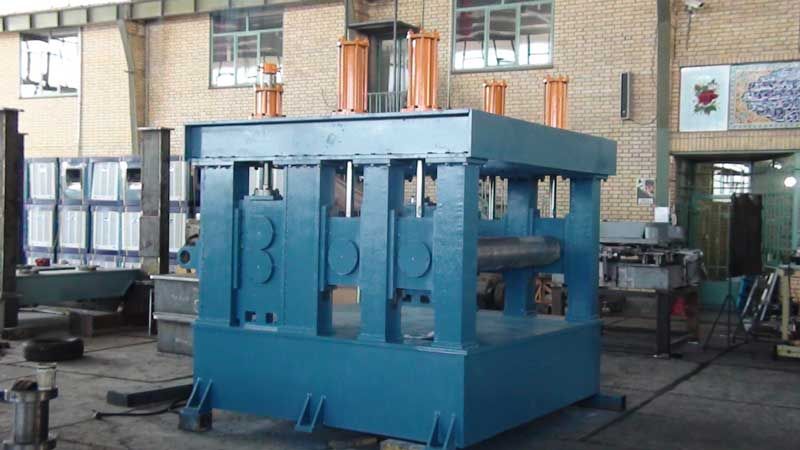

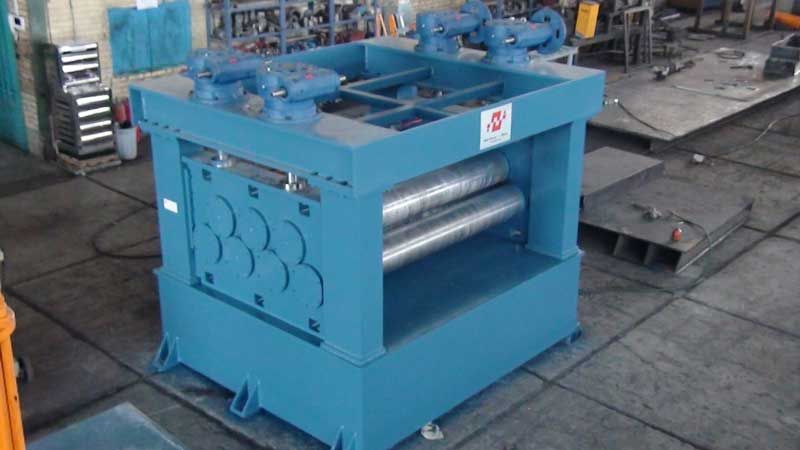

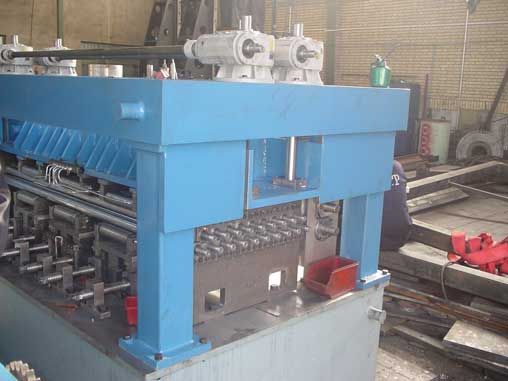

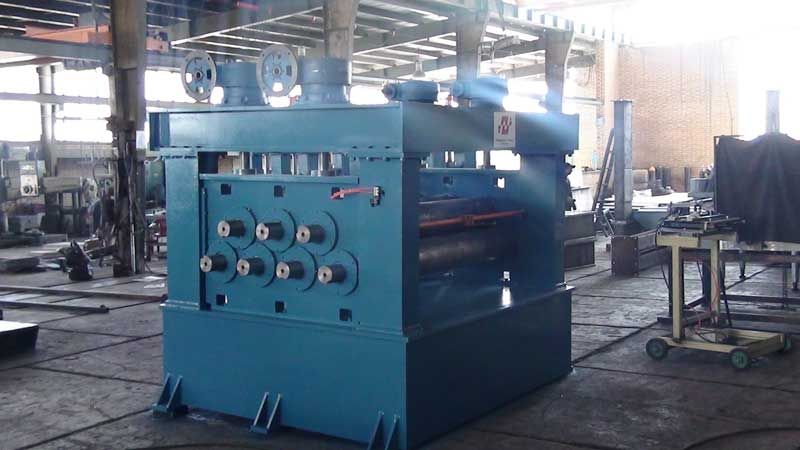

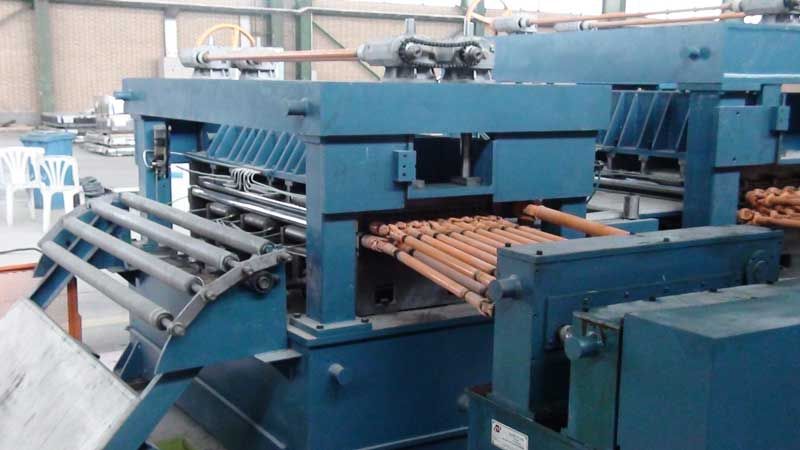

Leveler
در برخی از بخش های صنایع خودرو سازی و لوازم خانگی نیاز است که ورق کاملا بدون موج باشد، برای این منظور از Leveler ها استفاده می شود تا کوچکترین موج های موجود در ورق را از بین ببرد.

 صاف کن (Straightener)

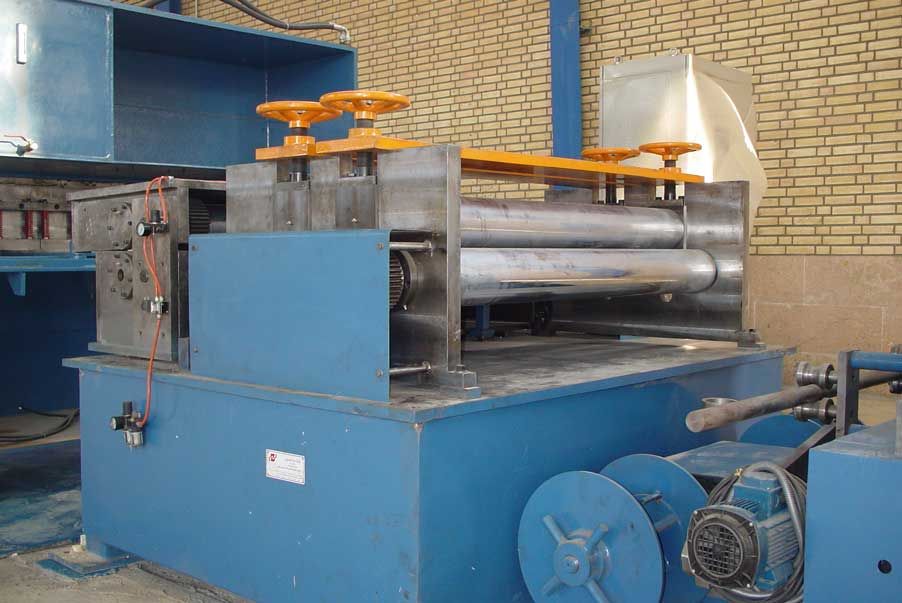

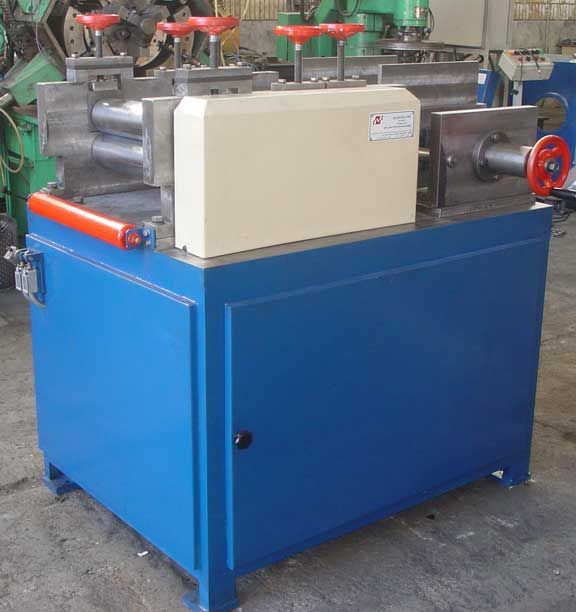

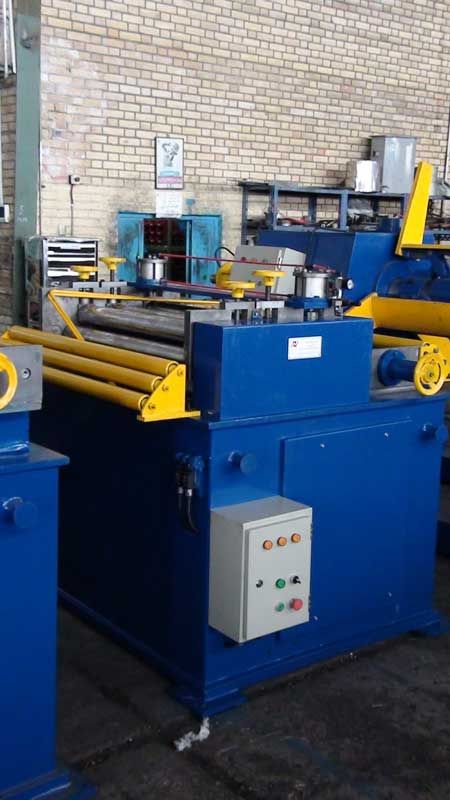

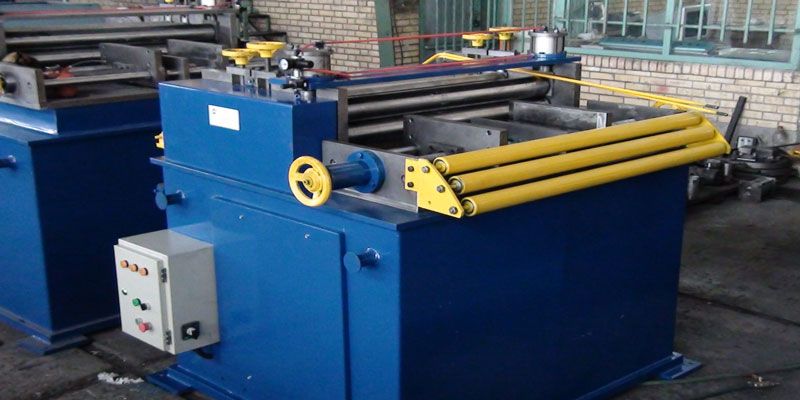

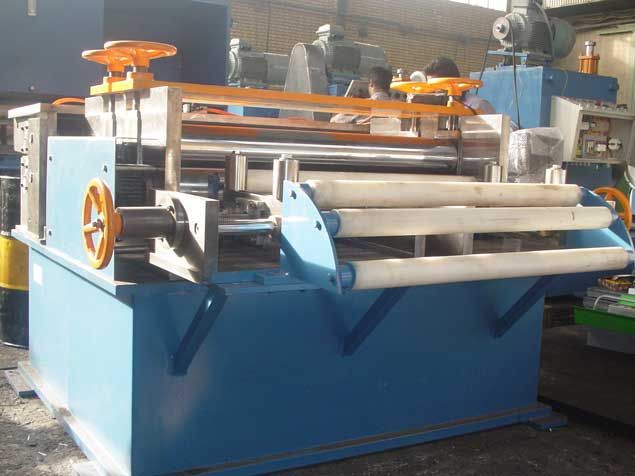

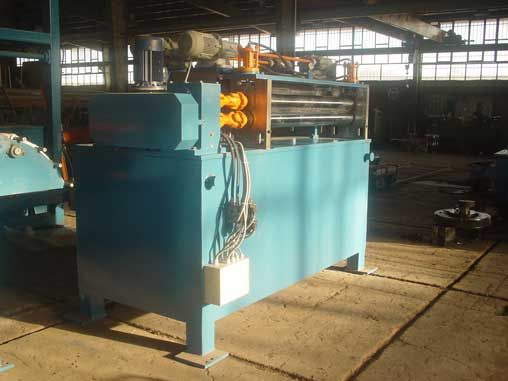

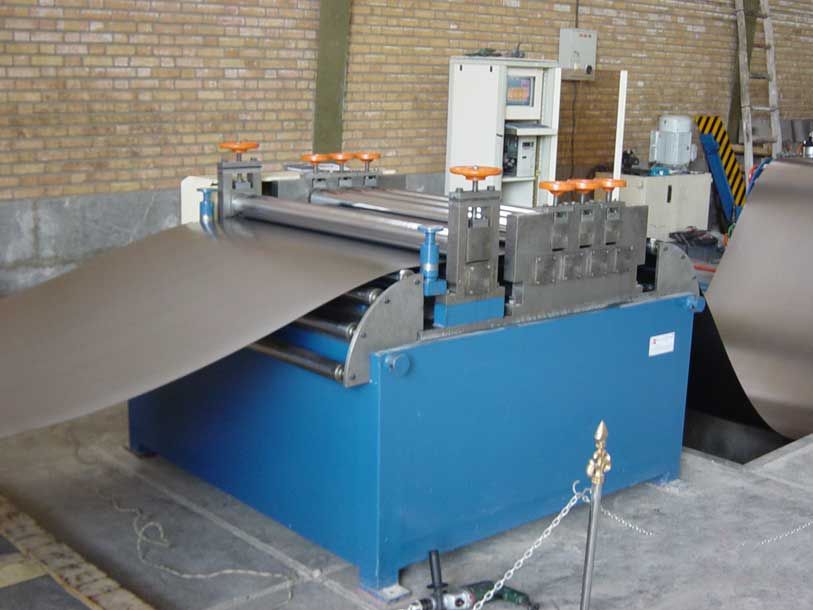

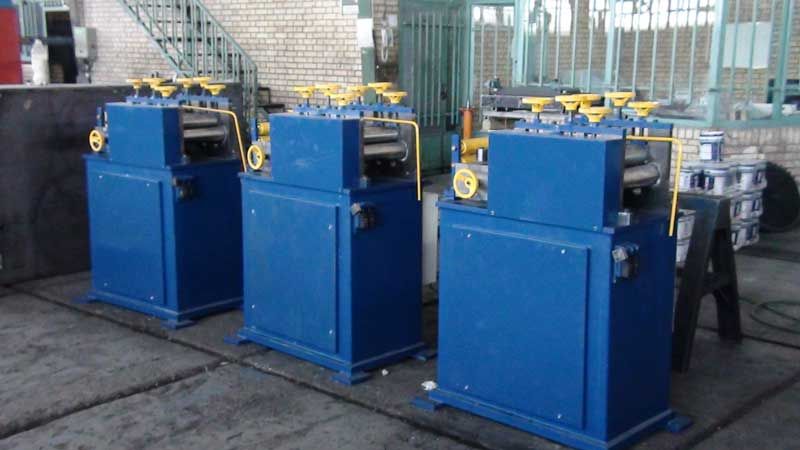

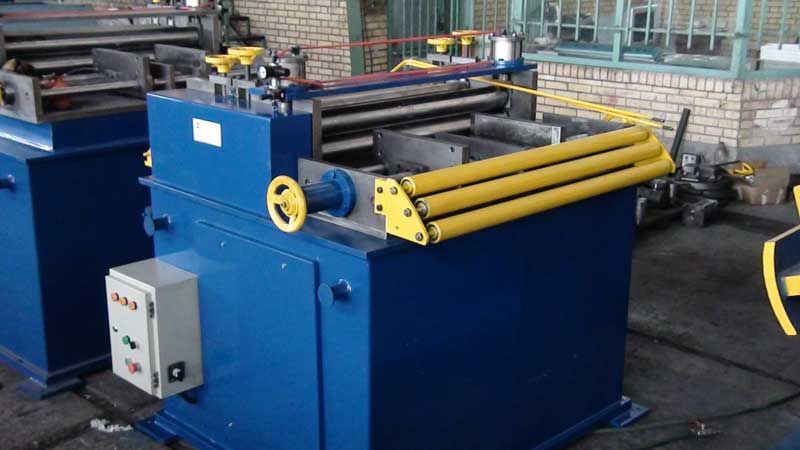

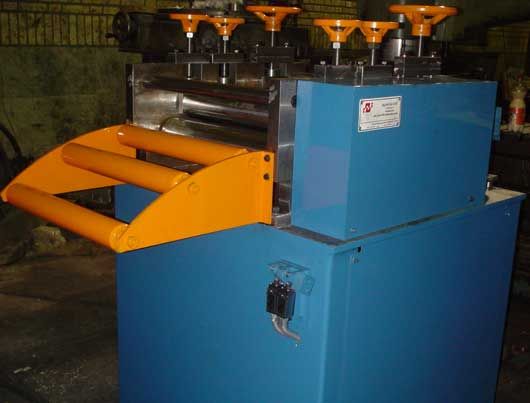

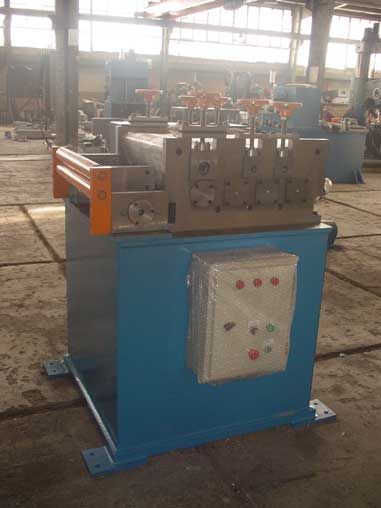

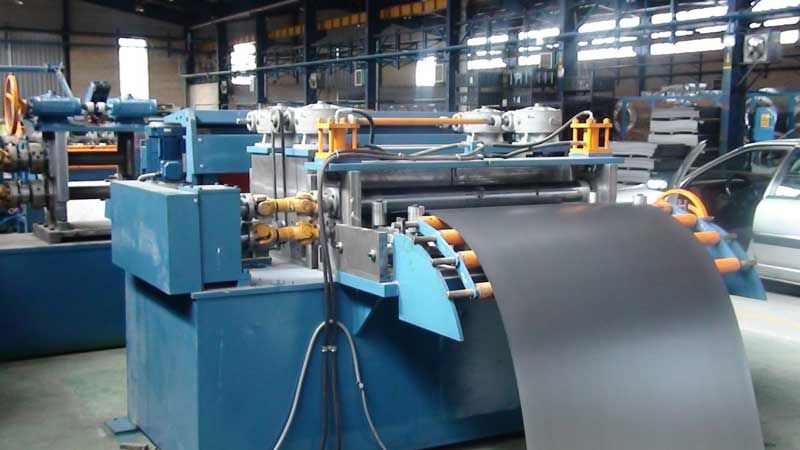

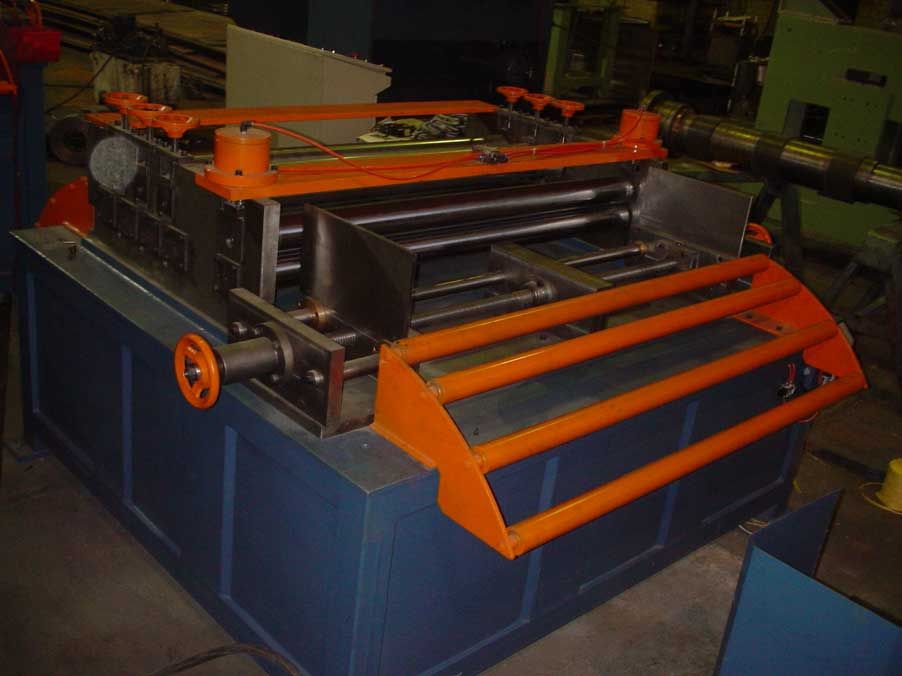

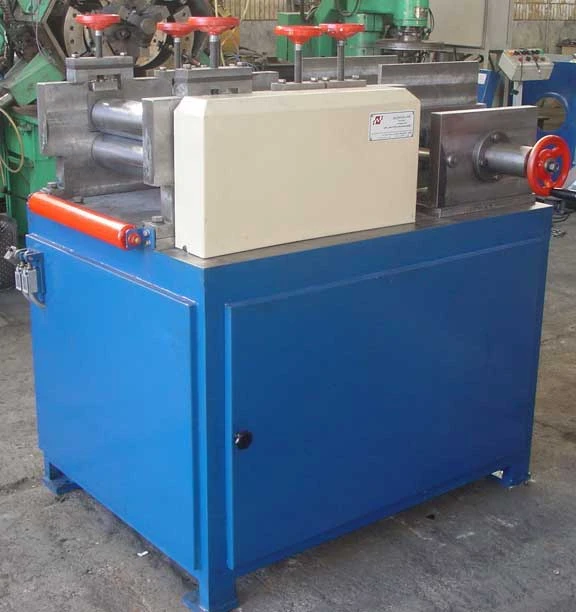

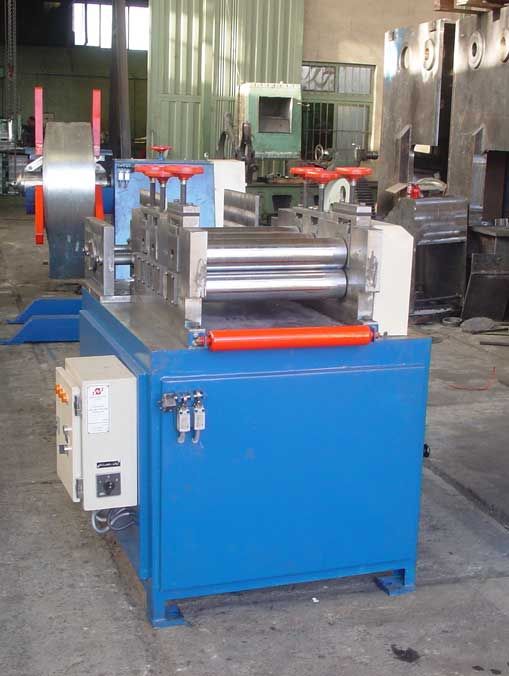

ماشین صاف کن ورق

شامل دو عدد غلتک کشنده و تعداد 5، 7، 9، 11 غلتک صاف براساس سفارش مشتری می باشد.

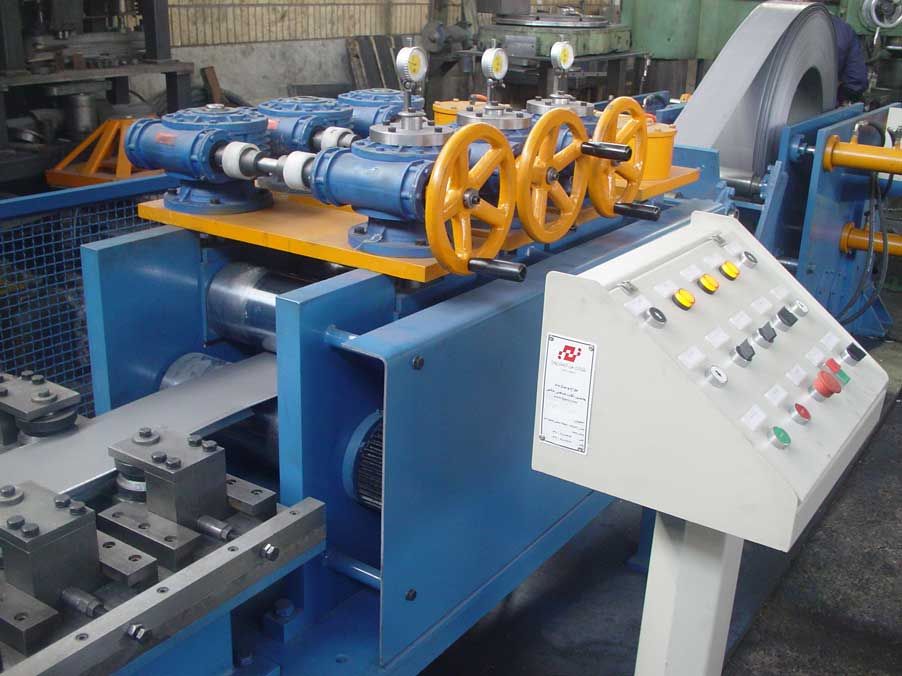

این ماشین قابلیت تنظیم ارتفاع غلتک ها به صورت دستی یا اتوماتیک (موتور گیربکس) و تنظیم دهانه بوسیله جک های پنوماتیک را دارا است.

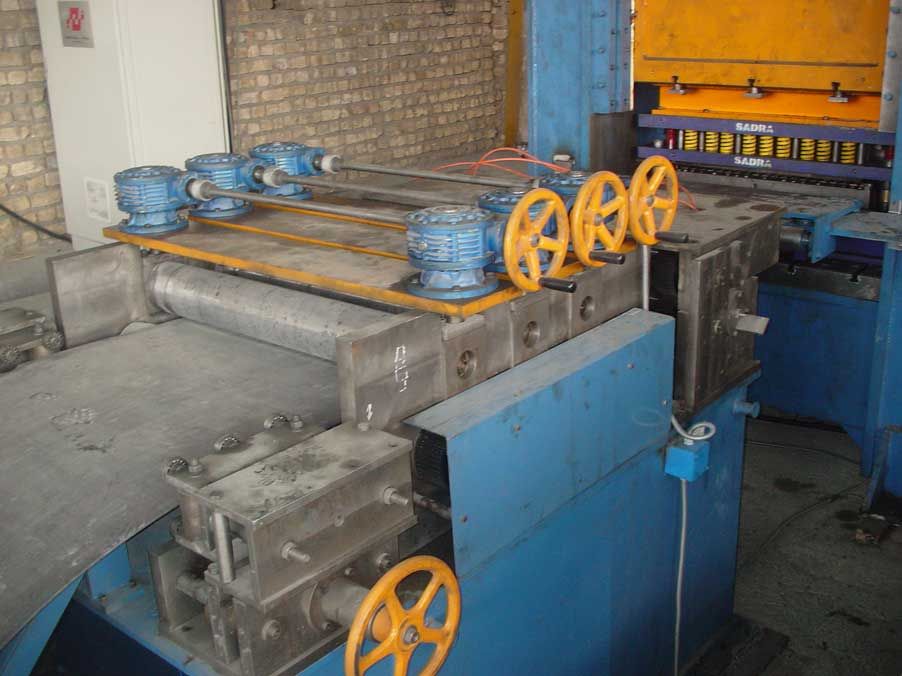

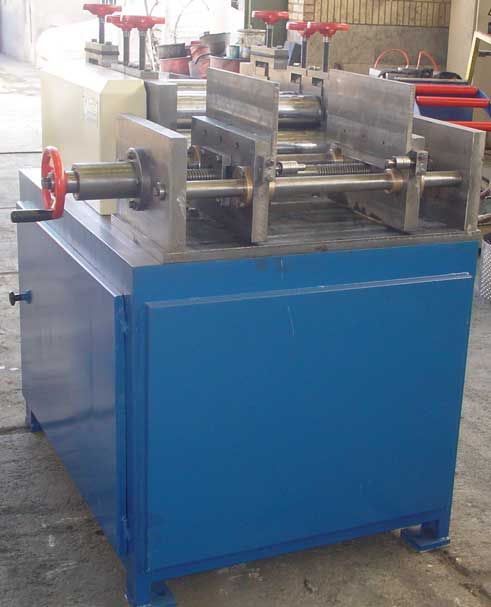

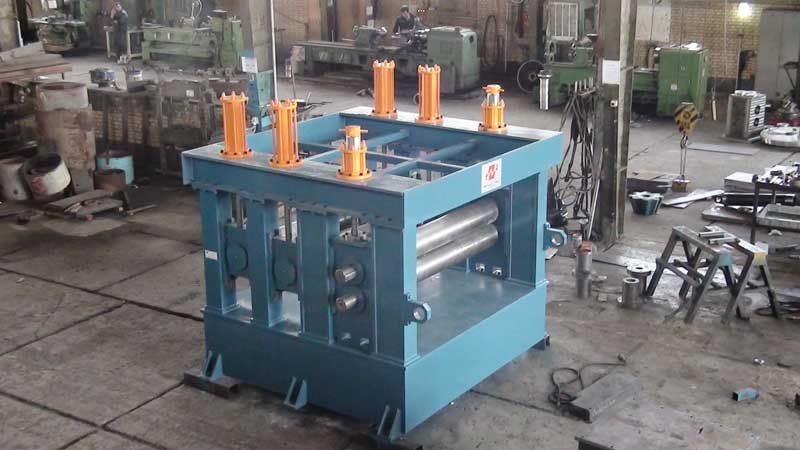

ماشین های صاف کن

براساس کارکرد و دقت خط تولید می تواند به قابلیت تنظیم زاویه

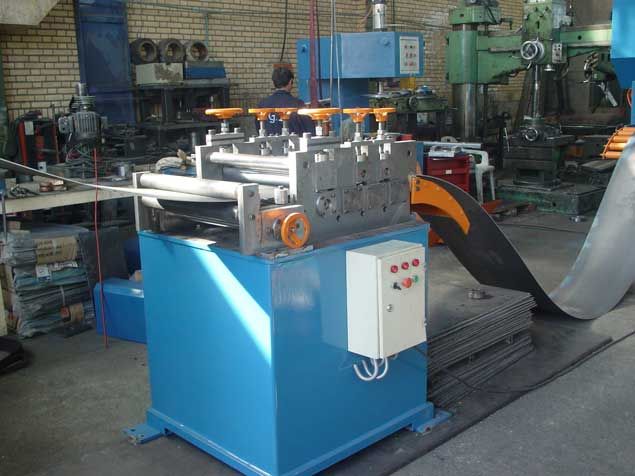

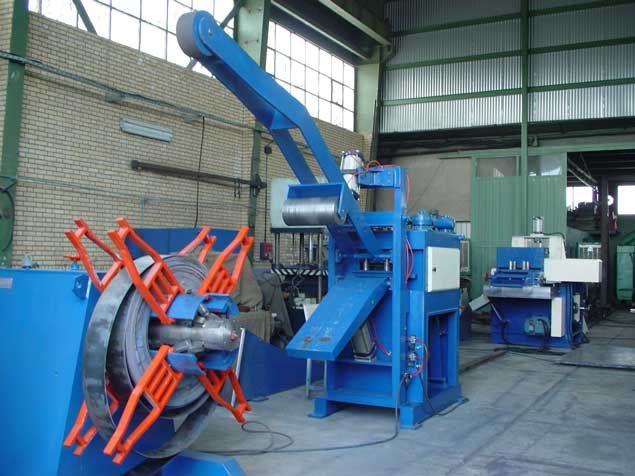

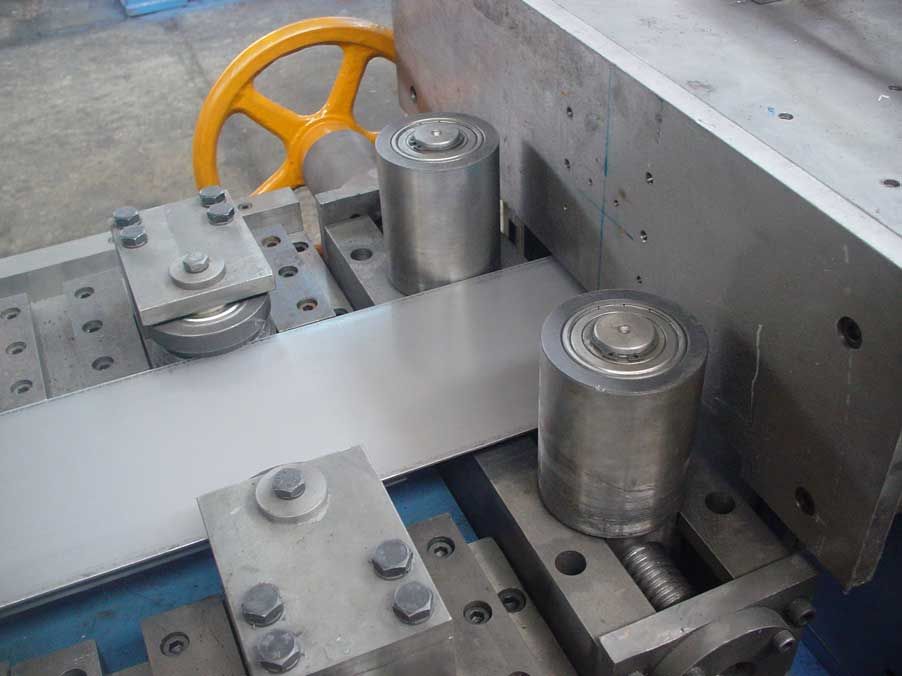

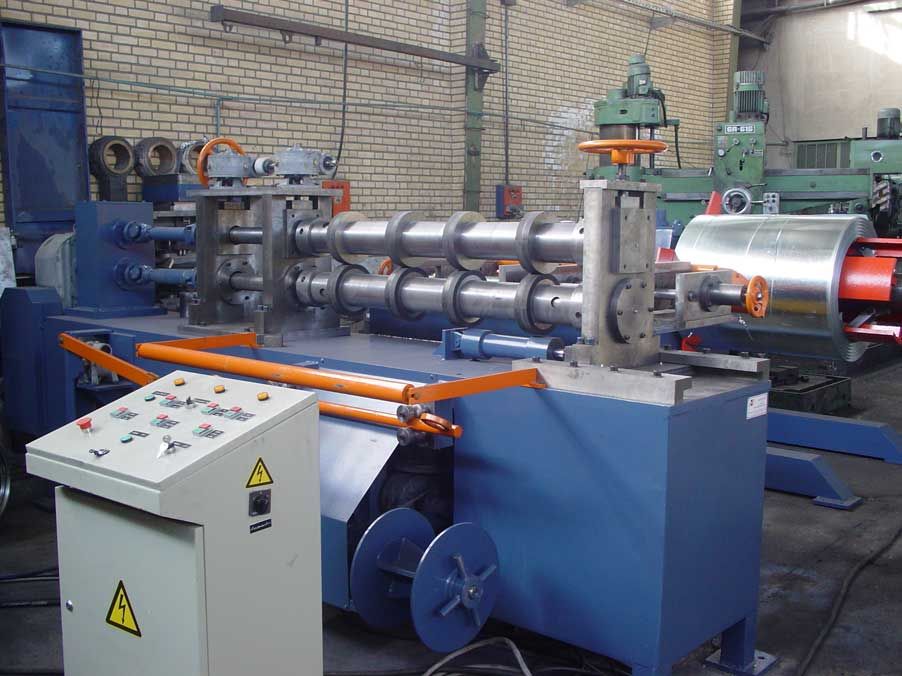

مجموعه صاف کن

نسبت به قطر کویل و سیستم کنترل سرعت خطی ورق مجهز شود.

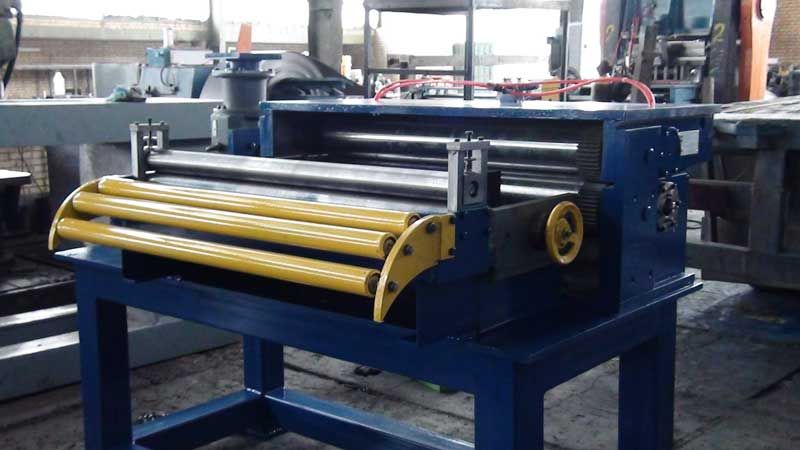

مدل های استاندارد ماشین صاف کن با Servo Feeder
ابعاد ماشین
(L.W.H)
ضخامت ورق
(mm)
ماکزیمم عرض ورق
(mm)
تعداد غلطک های
Pinch Rolls
قطر غلطک ها
(mm)
تعداد غلطک ها دامنه تنظیم
ارتفاع ماشین
(mm)
مدل
1530 460 1000 0.3-2 100 2 80 5 160 FGP-STSF-10
1530 660 1000 0.3-2 300 2 80 5 160 FGP-STSF-20
1530 1000 1000 0.3-2 640 2 100 5 160 FGP-STSF-30
1875 1560 1540 0.5-3 1000 2 100 7 160 FGP-STSF-40
1875 2160 1540 0.5-3 1600 2 100-120 7 160 FGP-STSF-50



مدل های استاندارد ماشین صاف کن ورق
ابعاد ماشین
(L.W.H)
ضخامت ورق
(mm)
ماکزیمم عرض ورق
(mm)
تعداد
Pinch Rolls
قطر غلطک ها
(mm)
تعداد غلطک های
صاف کن
مدل
1410 730 990 0.3-2 200 2 95 5 FGP-ST-10
1410 930 990 0.3-2 500 2 95 5 FGP-ST-20
1880 1470 1540 0.5-3 1000 2 100 7 FGP-ST-30
1880 1970 1540 0.5-3 1500 2 100 7 FGP-ST-40
1880 2170 1540 0.5-3 1600 2 100 7 FGP-ST-50

 امکان طراحی و ساخت براساس سفارش مشتری
