مزایا و ویژگی‌های پرس ضربه ای
طراحی بهینه و مقاوم در برابر تنش و ارتعاش
دقت بالا در ضربات و قابلیت تکرارپذیری طولانی‌مدت
استفاده از فولادهای آلیاژی با ماشین‌کاری دقیق CNC
سیستم کلاچ و ترمز پنوماتیک ایمن و سریع
تابلو برق صنعتی با PLC برای کنترل دقیق عملکرد دستگاه
قابلیت نمایش و تنظیم پارامترها از طریق HMI لمسی رنگی
امکان تجهیز به سیستم‌های اتوماسیون و کنترل دیجیتال
قابلیت انتخاب حالت‌های کاری: تک‌ضرب، رگبار، اینچینگ و معکوس
سیستم روغن‌کاری اتوماتیک
رنگ‌آمیزی اپوکسی صنعتی مقاوم در برابر حرارت، خوردگی و رطوبت
خدمات پس از فروش و تأمین قطعات یدکی به مدت 10 سال
مدل‌های مختلف پرس‌های ضربه‌ای
فن‌گستر پویا بر اساس نوع کاربرد و ظرفیت تولید، طیف گسترده‌ای از مدل‌های پرس را طراحی و عرضه می‌نماید:

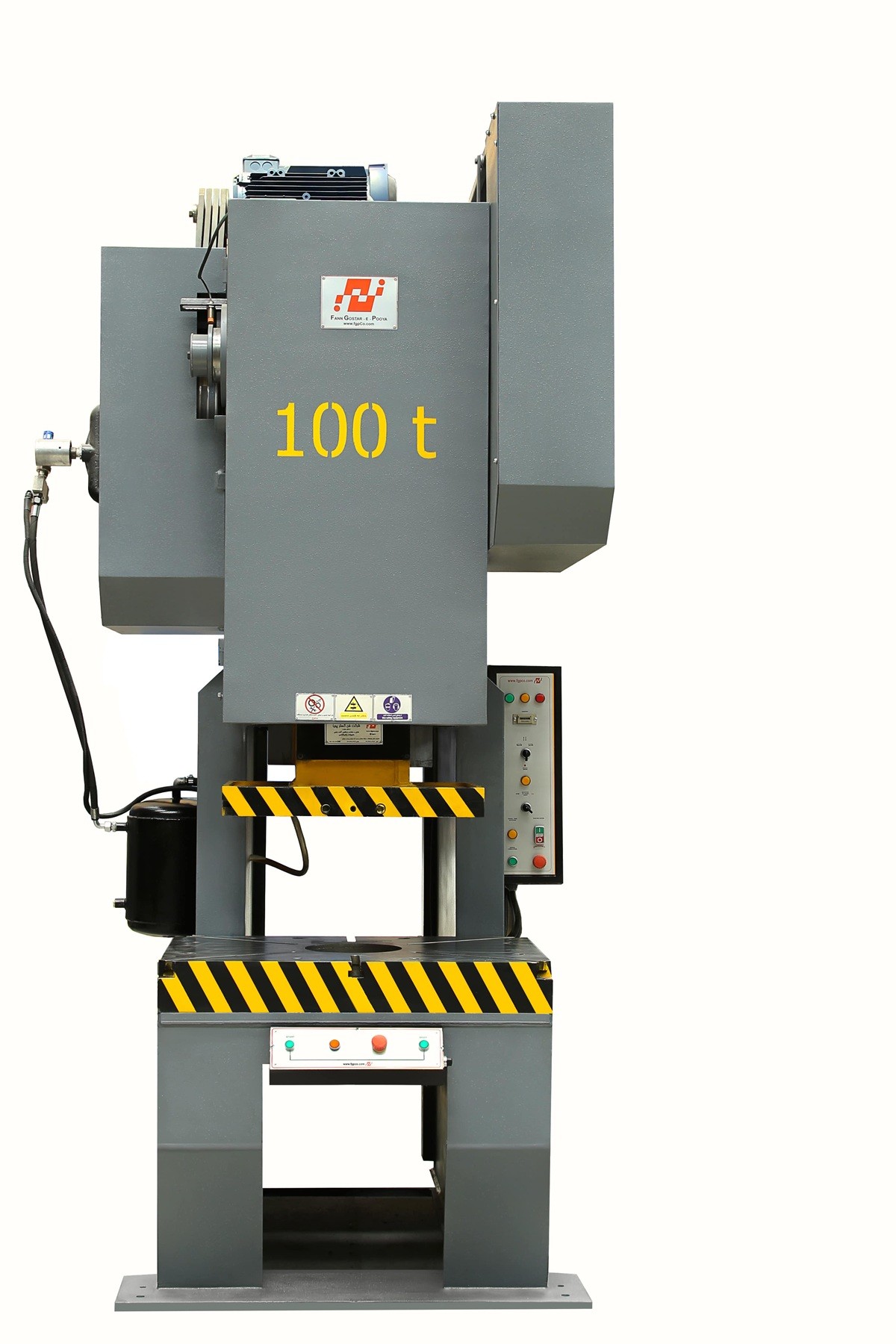

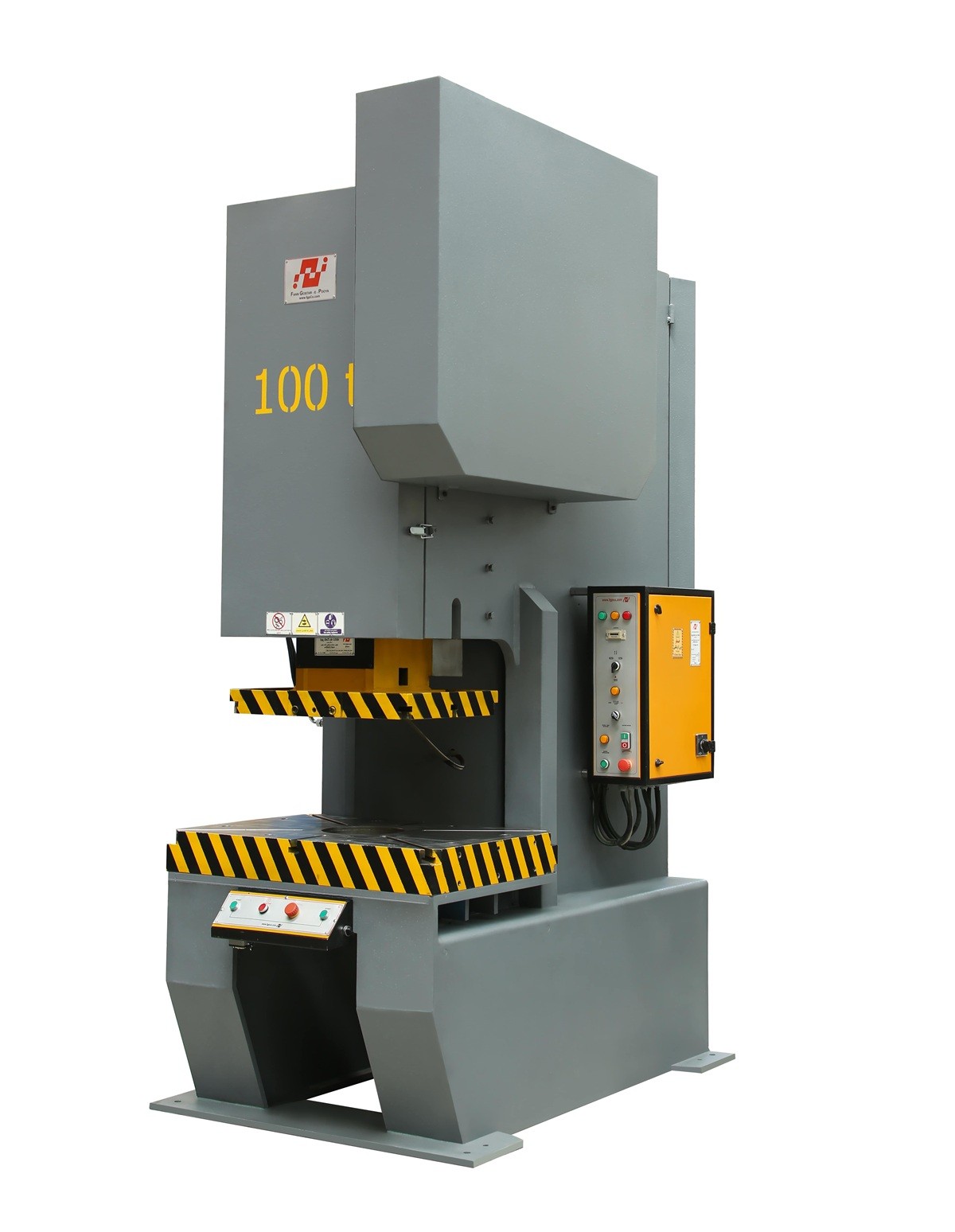

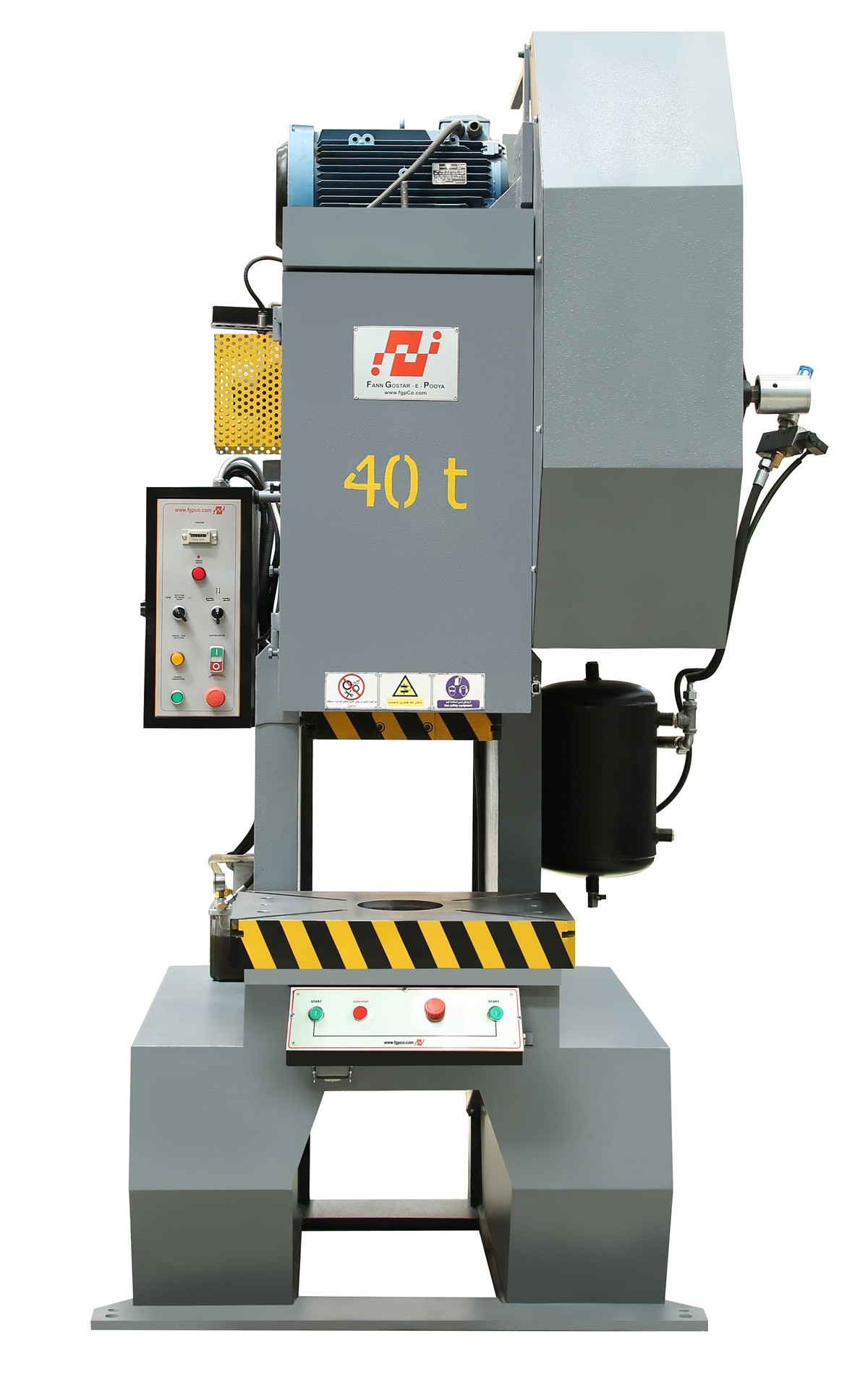

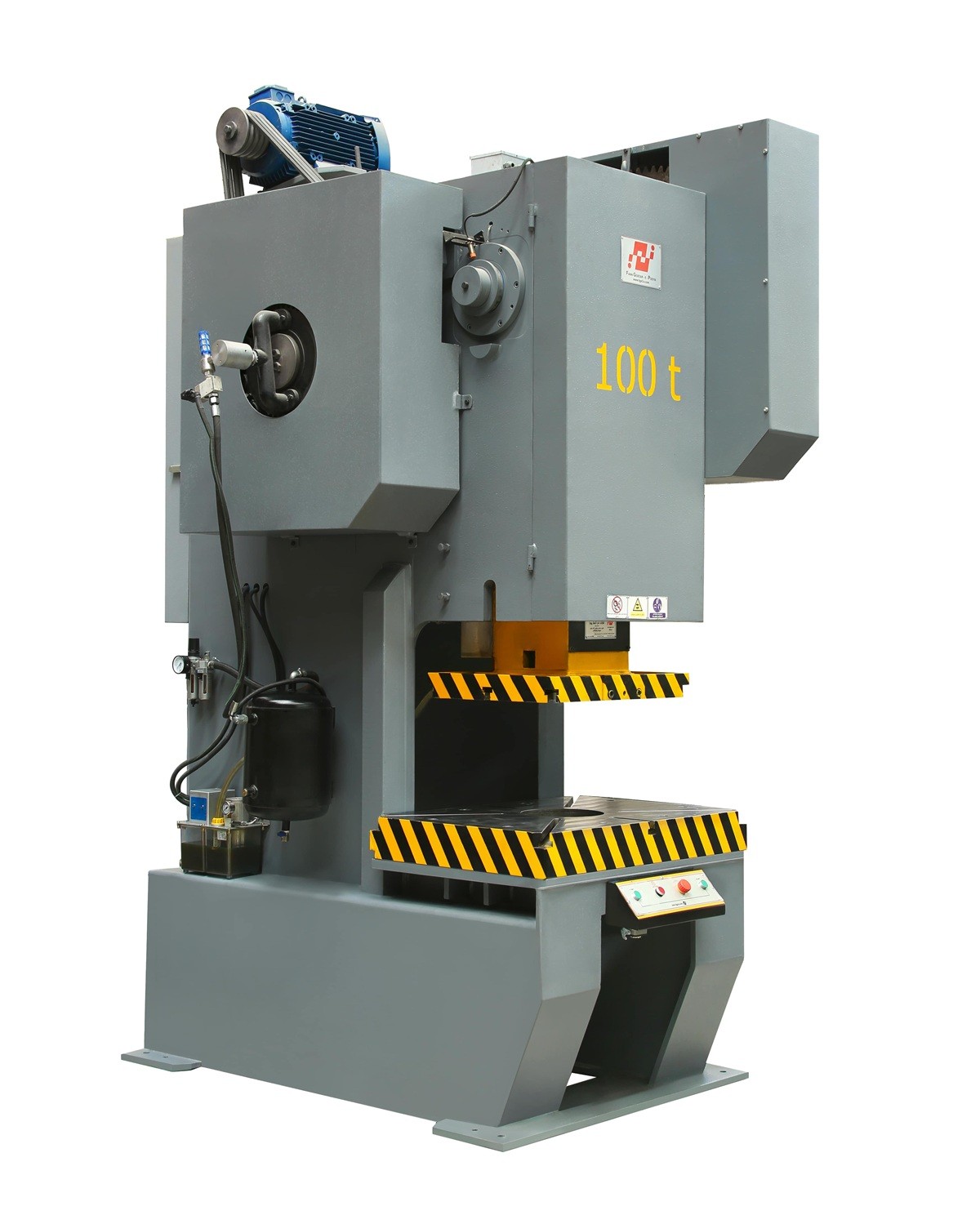

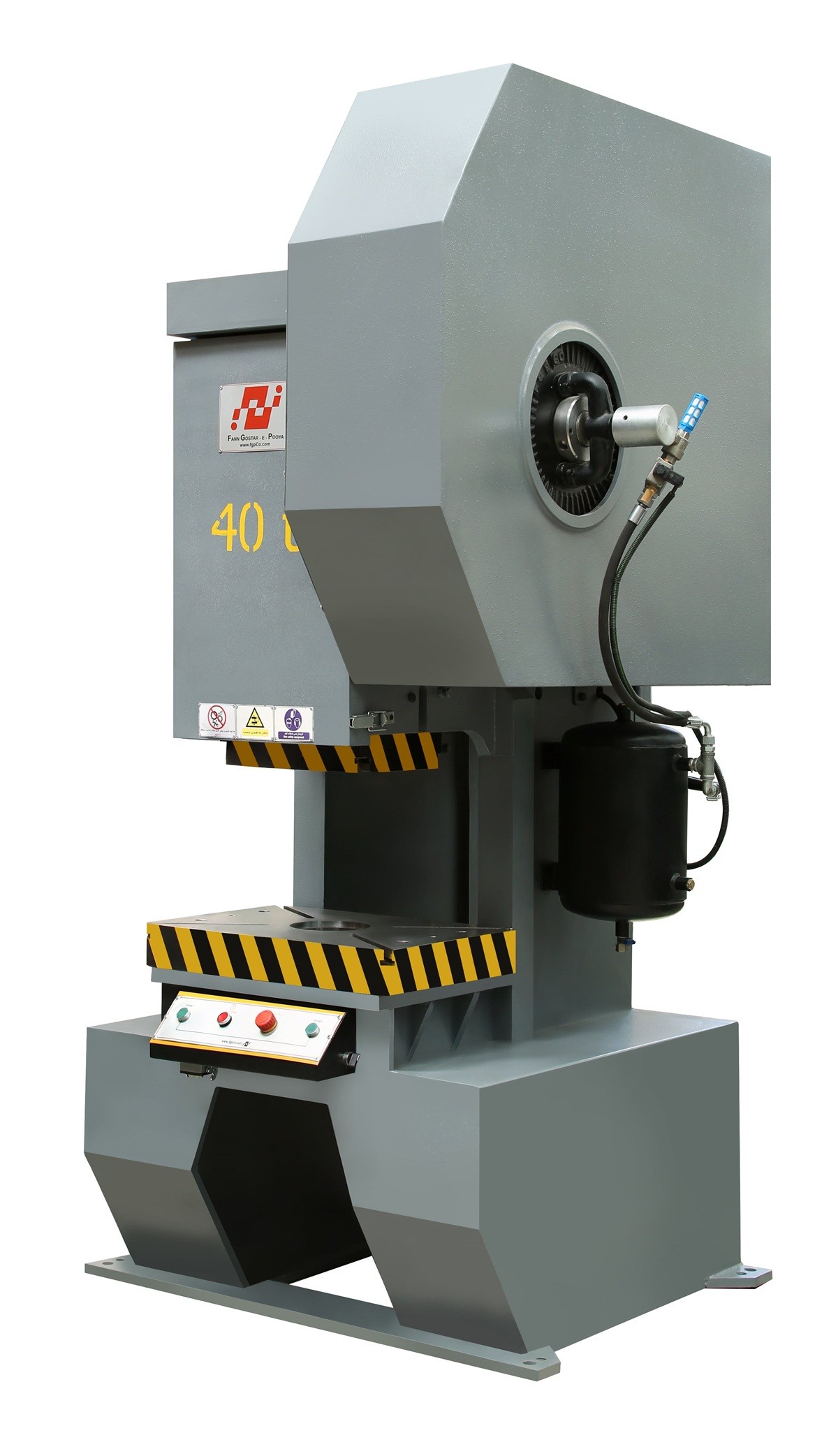

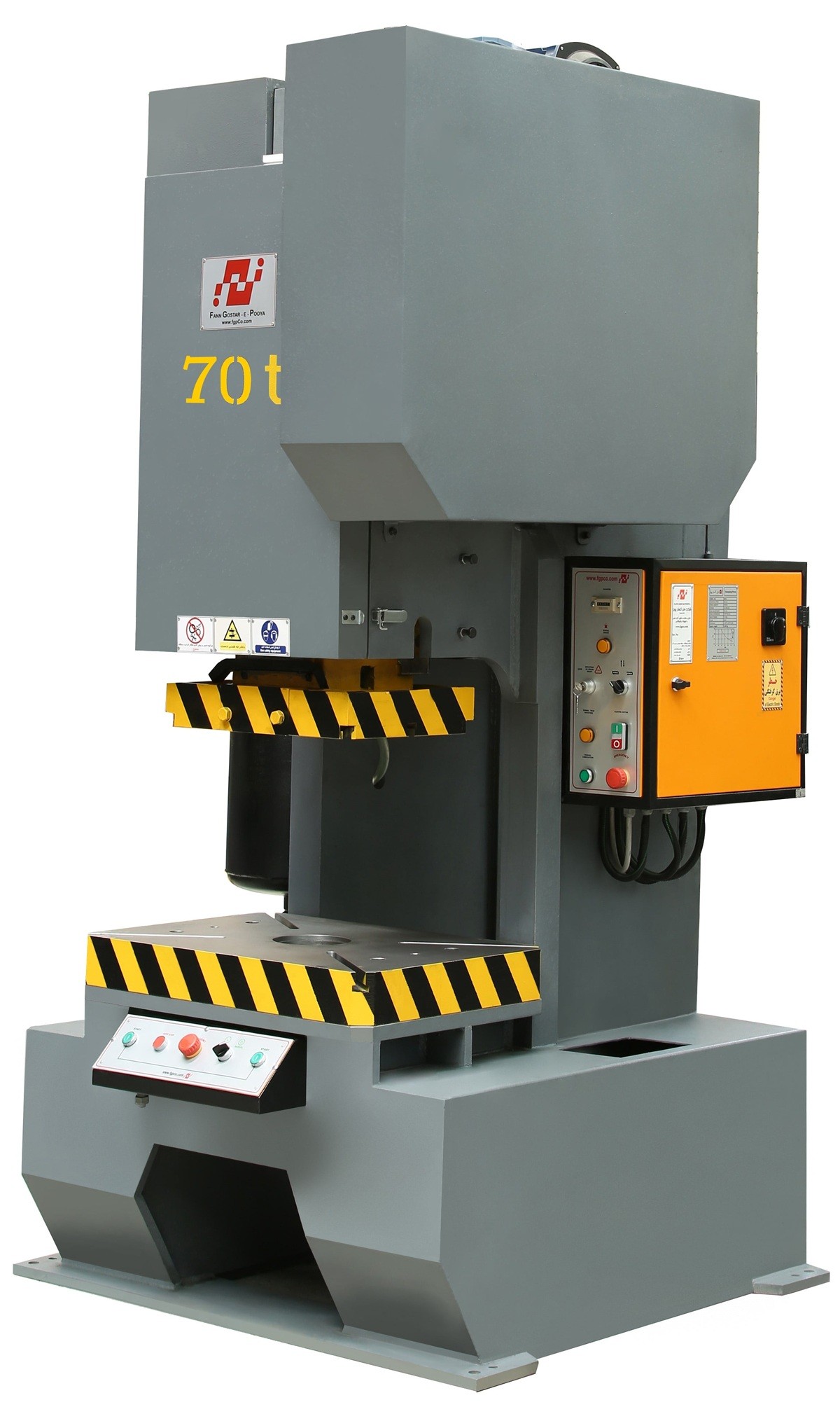

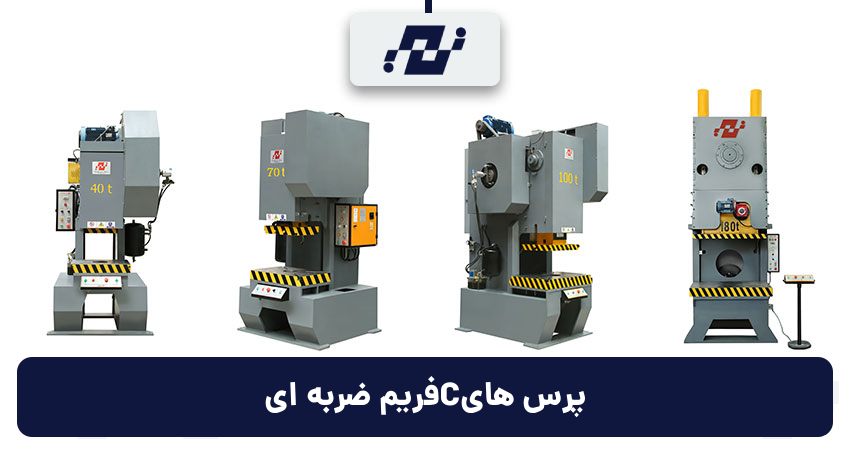

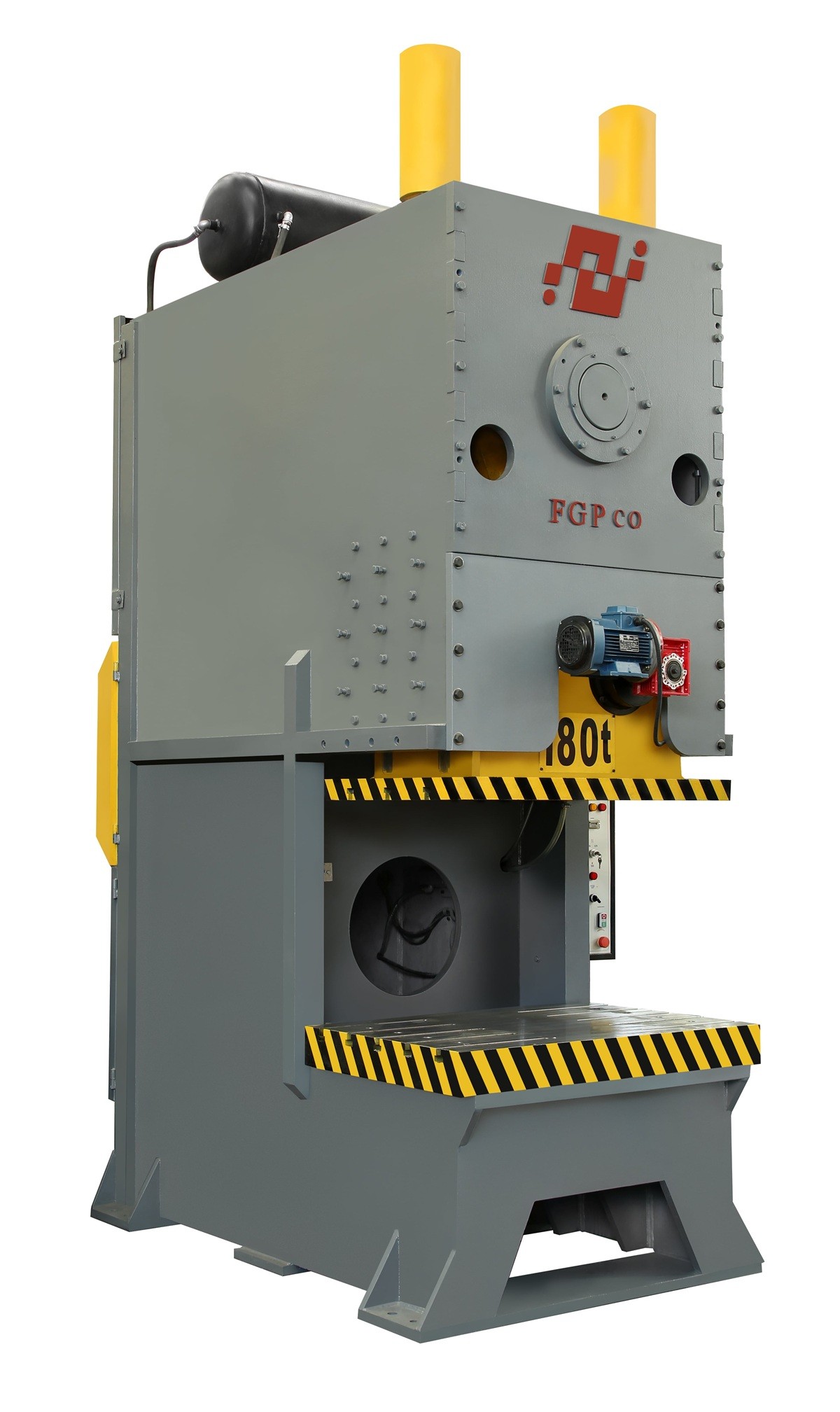

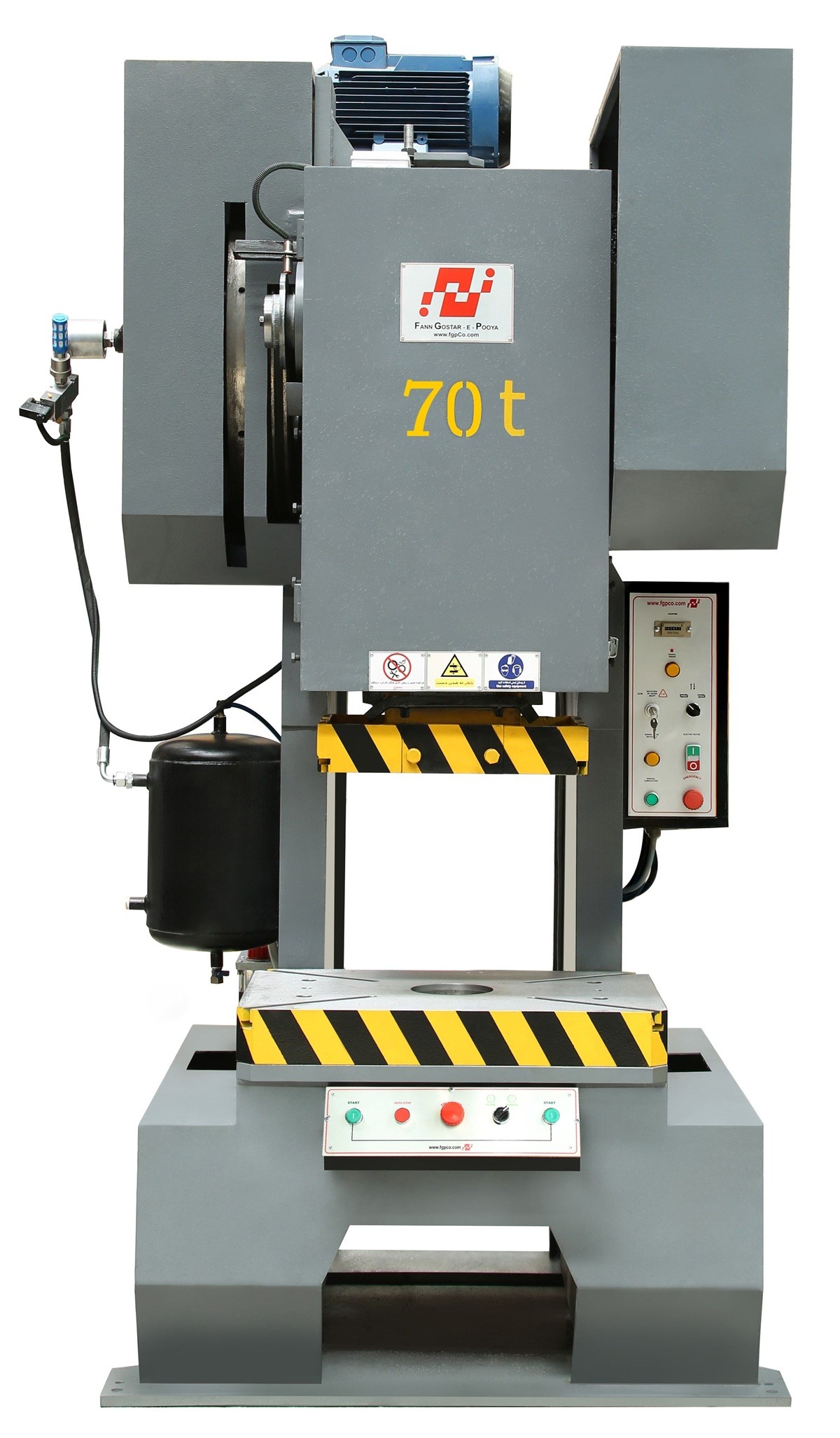

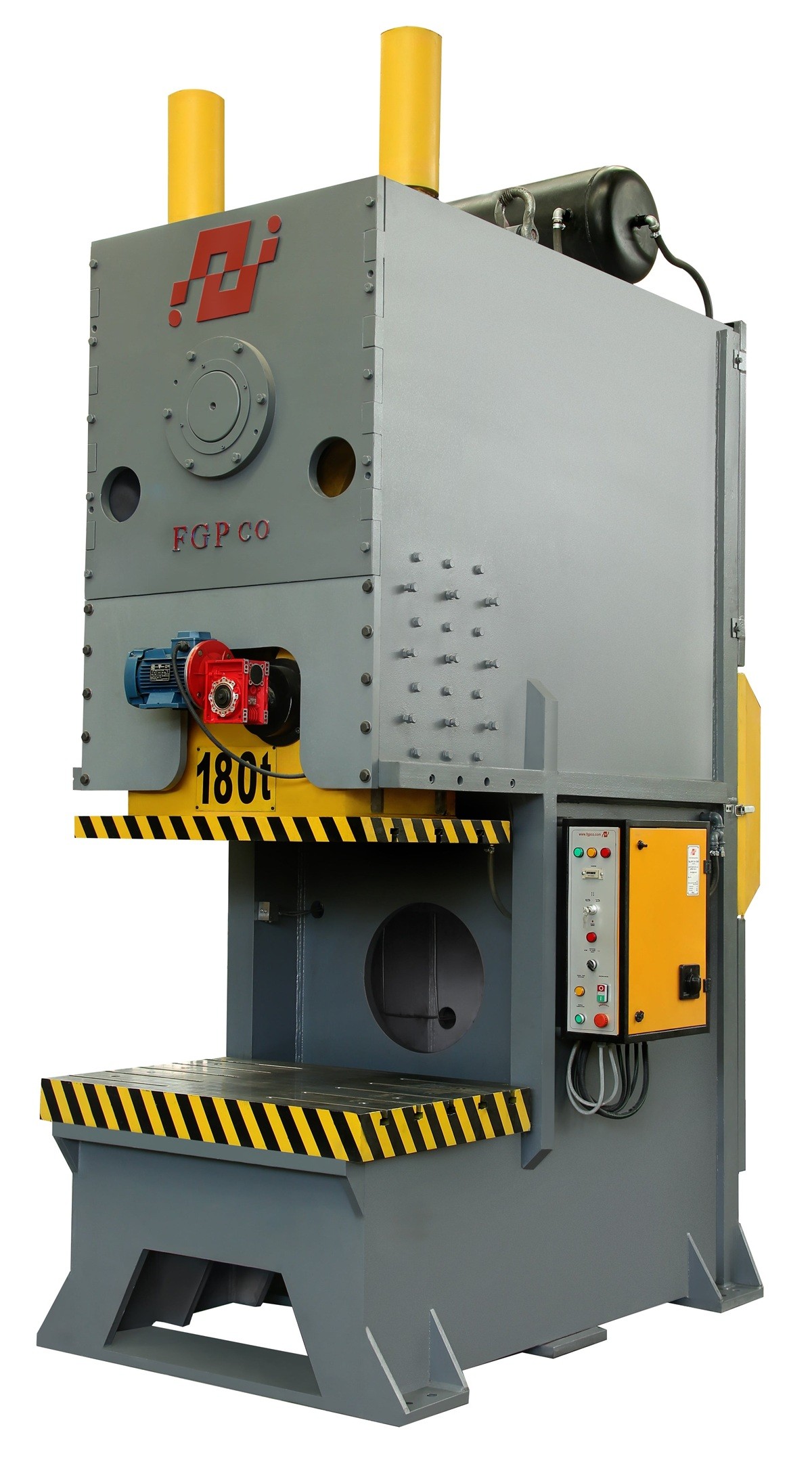

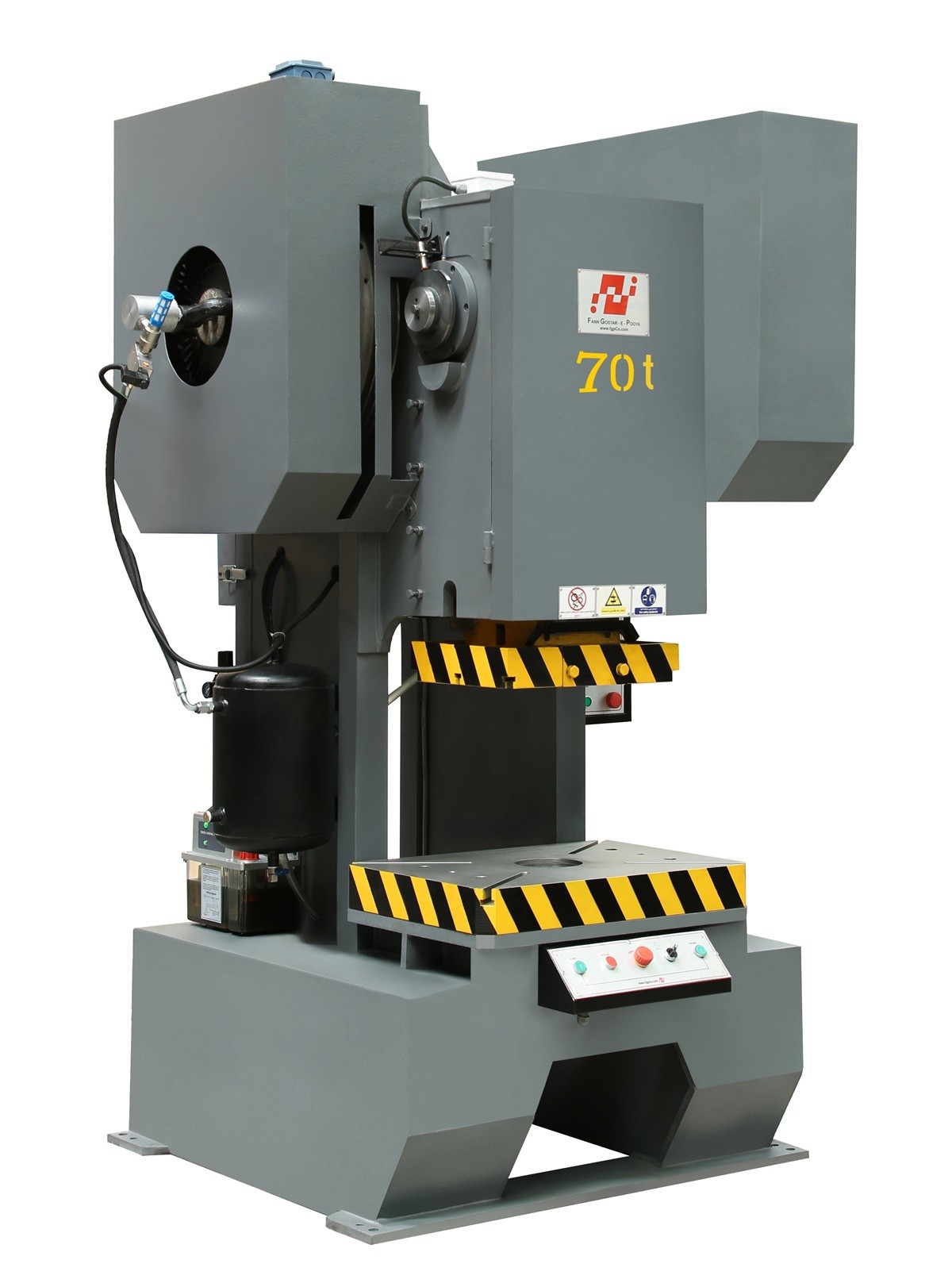

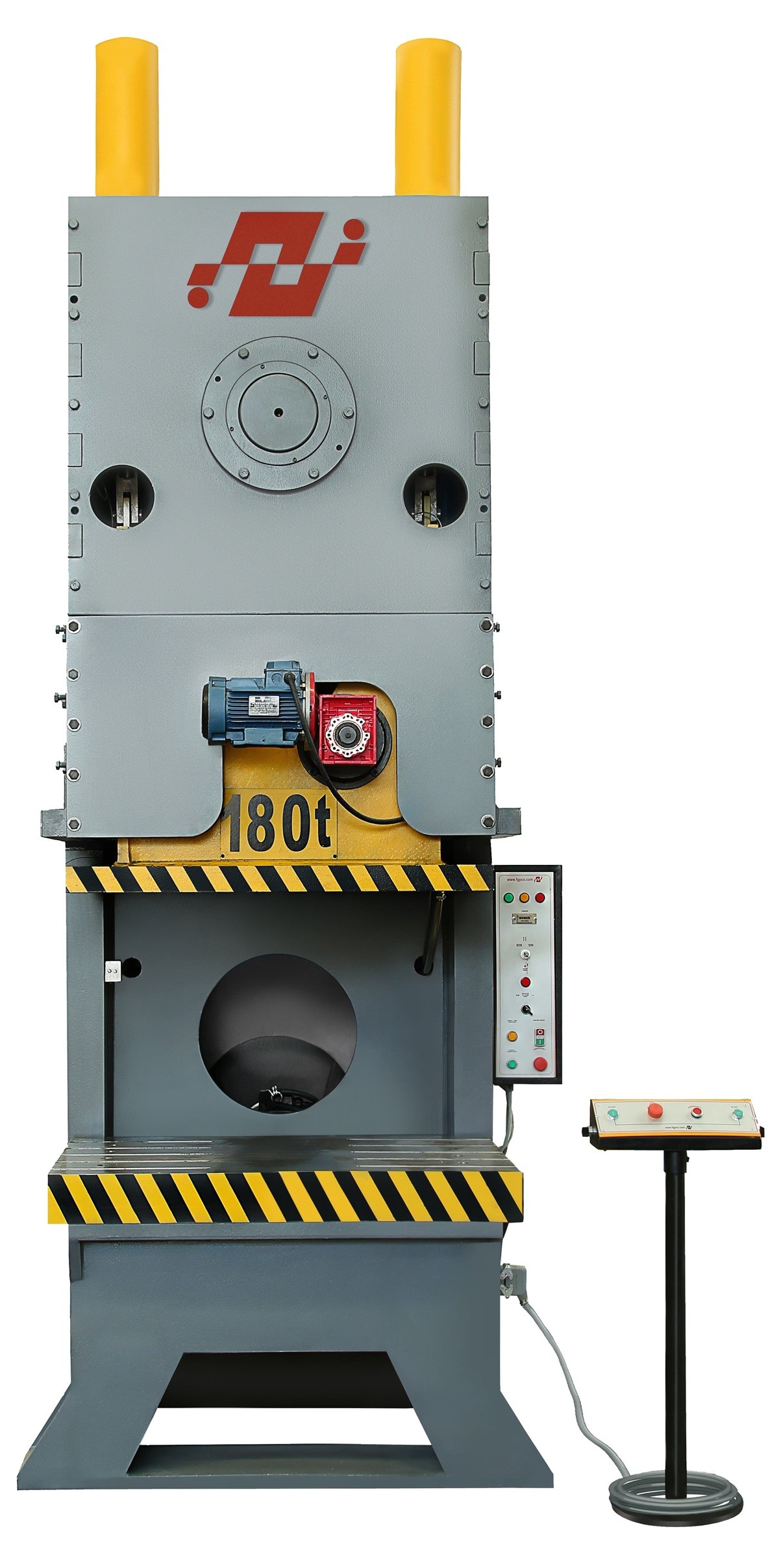

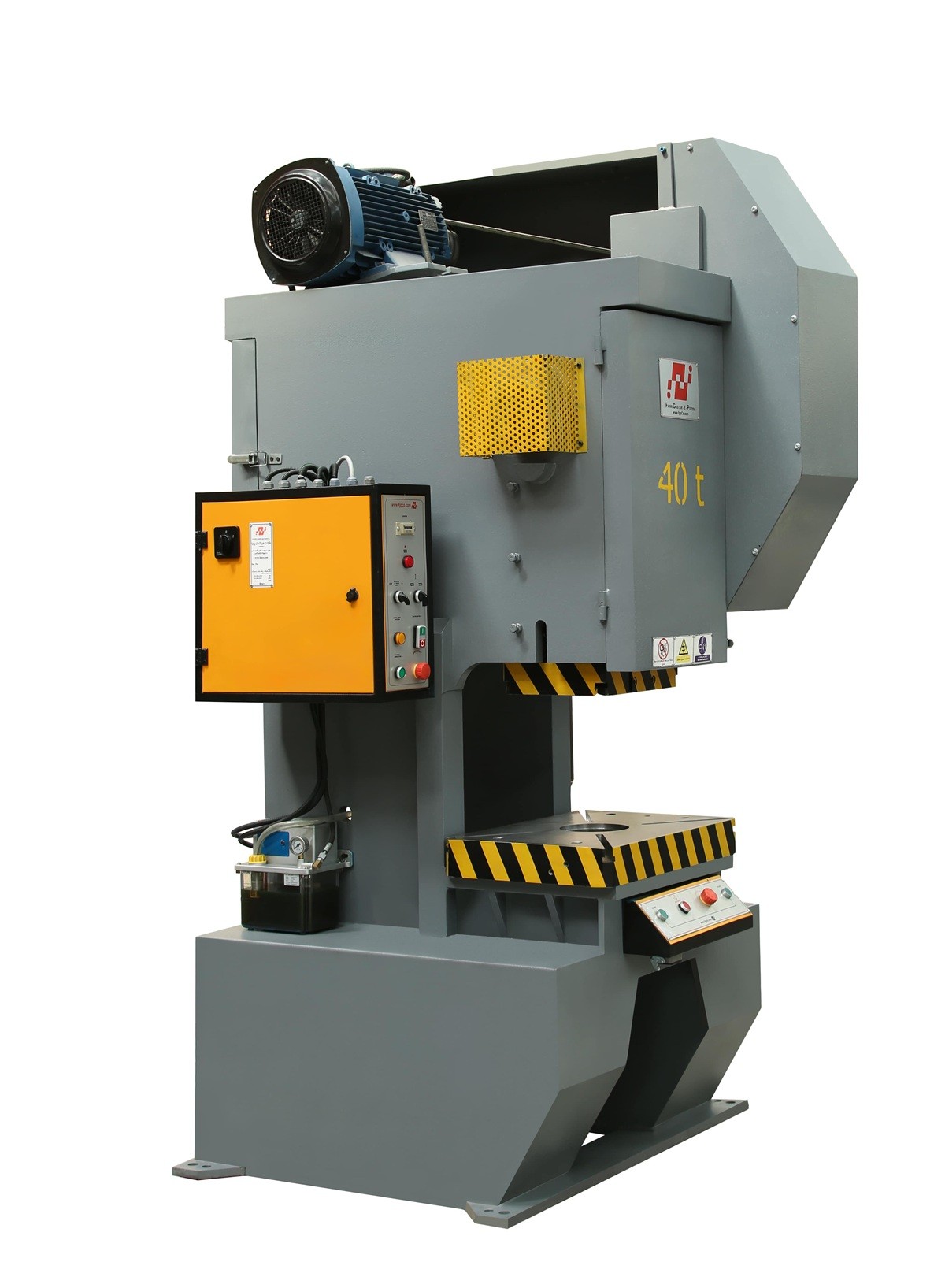

پرس ضربه ای c فریم
پرس‌های ضربه‌ای C فریم ساخت شرکت فن‌گستر پویا با بهره‌گیری از بدنه‌ای فولادی و یکپارچه با مقاومت بالا در برابر پیچش و ارتعاش، سیستم‌های ماشین‌کاری دقیق CNC، و کنترل‌های هوشمند مبتنی بر PLC زیمنس، به عنوان تجهیزاتی دقیق، ایمن و قابل اعتماد در صنعت شناخته می‌شوند. طراحی مهندسی‌شده، سیستم روغن‌کاری اتوماتیک، کلاچ و ترمز نئوماتیک سریع، و قابلیت عملکرد در حالت‌های مختلف (اینچینگ، تک‌ضرب، رگبار و معکوس) از جمله ویژگی‌هایی هستند که عملکرد نرم و دوام بالا را برای این دستگاه تضمین می‌کنند. همچنین بدنه‌ها پس از جوشکاری طبق استاندارد AWS D.1.1، تحت عملیات تنش‌زدایی کامل قرار می‌گیرند تا پایداری مکانیکی و طول عمر پرس افزایش یابد.
این سری از پرس‌های C فریم در ظرفیت‌های مختلف از ۱۶ تا ۱۸۰ تن تولید می‌شوند و در خطوط تولید بسیاری از صنایع از جمله قطعه‌سازی خودرو، لوازم خانگی، تابلو برق و ساخت تجهیزات فلزی سبک و متوسط به کار گرفته می‌شوند. کاربردهای متنوعی مانند پانچ، برش، شکل‌دهی و فرم‌دهی ورق‌های فلزی با دقت و تکرارپذیری بالا، این دستگاه‌ها را به یکی از ابزارهای کلیدی در تولید انبوه تبدیل کرده است. افزون بر این، مدل‌های سنگین‌تر (۷۰ تن به بالا) مجهز به سیستم‌های پیشرفته‌ای مانند پرده نوری ایمنی، بالانسر نئوماتیک، کنترل فشار هوای فشرده، و تابلو فرمان جداگانه هستند که موجب افزایش دقت و ایمنی در فرآیند تولید می‌شود. قابلیت نصب انواع فیدر سروو و نئوماتیک، رنگ‌آمیزی اپوکسی صنعتی مقاوم در برابر خوردگی و حرارت، و طراحی کاربرپسند با نمایشگر لمسی HMI از دیگر مزایای این محصولات است که نیاز خطوط تولید مدرن را به‌طور کامل برآورده می‌سازد.
| مشخصات | 16 Ton | 40 Ton | 70 Ton | 100 Ton | 125 Ton | 180 Ton |
|---|---|---|---|---|---|---|
| ظرفیت نامی (کیلو نیوتن) | 160 | 400 | 700 | 1,000 | 1,250 | 1,800 |
| تعداد ضربه در دقیقه (SPM) | 130 | 140 | 60 | 60 | 50 | 30 |
| کورس (میلی‌متر) | 60–10 | 80–8 | 100–12 | 140–12 | 120 | 120 |
| ابعاد میز (میلی‌متر) | 310×440 | 450×650 | 530×750 | 700×1,000 | 800×1,150 | 800×1,300 |
| ابعاد رام (میلی‌متر) | 200×250 | 280×380 | 360×480 | 500×680 | 550×750 | 700×1,100 |
| حداکثر دهانه بسته قالب (میلی‌متر) | 190 | 280 | 340 | 360 | 410 | 465 |
| میزان جابه‌جایی رام (میلی‌متر) | 30 | 40 | 50 | 50 | 50 | 60 |
| ضخامت میز (میلی‌متر) | 60 | 90 | 100 | 118 | 128 | 125 |
| قطر سوراخ رام – مچی‌گیر (میلی‌متر) | 40 | 40 | 40 | 50 | 60 | x |
| قطر سوراخ میز (میلی‌متر) | 155 | 140 | 140 | 150 | 150 | 150 |
| توان موتور (کیلووات) | 1.5 | 5.5 | 7.5 | 11 | 15 | 11 |
| وزن تقریبی (کیلوگرم) | 1,300 | 3,800 | 4,200 | 8,500 | 10,000 | 14,000 |

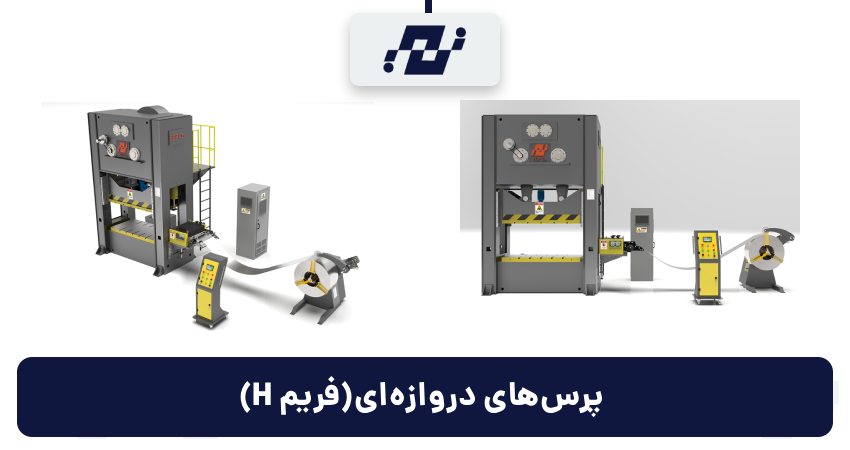

پرس ضربه ای h فریم
پرس‌های دروازه‌ای (H فریم) ساخت شرکت فن‌گستر پویا نسل پیشرفته‌ای از پرس‌های مکانیکی سنگین‌کار هستند که با تکیه بر بیش از دو دهه تجربه و بهره‌گیری از فناوری‌های روز دنیا، برای انجام عملیات‌های مداوم و دقیق در خطوط تولید صنعتی طراحی شده‌اند. بدنه فولادی یکپارچه و مقاوم در برابر پیچش و ارتعاش، به همراه راهنمای رام شش‌وجهی و طراحی دوشافت با راندمان بالا، پایداری و توزیع یکنواخت نیرو را تضمین می‌کند. استفاده از میل‌لنگ آلیاژی BOZ 1.6580 با ماشین‌کاری دقیق CNC، سیستم کلاچ و ترمز نئوماتیک سریع و ایمن، و عملیات تنش‌زدایی کامل بدنه و رام موجب افزایش دوام، دقت و طول عمر دستگاه شده است. این ویژگی‌ها، پرس‌های H فریم را به گزینه‌ای ایده‌آل برای خطوط تولید پیوسته و شرایط کاری سنگین در صنایع مختلف تبدیل کرده است.
این پرس‌ها در ظرفیت‌های ۲۰۰ تا ۴۰۰ تن تولید می‌شوند و در صنایع قطعه‌سازی خودرو، لوازم خانگی، تابلو برق و تجهیزات فلزی کاربرد گسترده دارند. قابلیت اجرای فرآیندهایی مانند پانچ، برش، فرم‌دهی و شکل‌دهی ورق‌های فلزی با دقت و تکرارپذیری بالا، از ویژگی‌های کلیدی آن‌هاست. وجود سیستم روغن‌کاری اتوماتیک مرکزی، کنترل PLC زیمنس، پرده نوری ایمنی، بالانسر نئوماتیک و فیوز هیدرولیکی ایمنی و کارایی دستگاه را در سطحی ممتاز حفظ می‌کند. همچنین امکان تجهیز دستگاه به نمایشگر لمسی HMI، کوشن نئوماتیک، درایور تغییر سرعت (اینورتر) و نصب انواع فیدر سروو و نئوماتیک، باعث شده این سری از پرس‌ها پاسخگوی نیاز خطوط تولید مدرن با الزامات بالا در دقت، بهره‌وری و ایمنی باشند.
| مشخصات | 200 Ton | 250 Ton | 315 Ton | 400 Ton |
|---|---|---|---|---|
| ظرفیت نامی (کیلو نیوتن) | 2,000 | 2,500 | 3,150 | 4,000 |
| تعداد ضربه در دقیقه (SPM) | 35 | 45 | 30 | 25 |
| کورس (میلی‌متر) | 250 | 120 | 300 | 300 |
| ابعاد میز (میلی‌متر) | 2,250x840 | 1,800x920 | 2,500x1,000 | 2,700x1,100 |
| ابعاد رام (میلی‌متر) | 1,900x740 | 1,925x913 | 2,200x900 | 2,500x1,000 |
| حداکثر دهانه باز قالب (میلی‌متر) | 500 | 859 | 600 | 600 |
| میزان جابه‌جایی رام (میلی‌متر) | 110 | 120 | 120 | 120 |
| ضخامت میز (میلی‌متر) | 170 | 98 | 190 | 200 |
| فاصله بین ستون ها (میلی‌متر) | 2,300 | 2,500 | 2,600 | 2,800 |
| توان موتور (کیلووات) | 18.5 | 33 | 30 | 37 |
پرس های ضربه ای دبل اکشن
پرس‌های دبل اکشن شرکت فن‌گستر پویا با دو رام اصلی و میانی طراحی شده‌اند و کورس حرکت آن‌ها بر اساس سفارش مشتری قابل تنظیم است. این دستگاه‌ها مجهز به دنده‌های جناقی فولادی هستند و در تناژهای پایین، از دنده مستقیم یا مورب استفاده می‌کنند. سیستم کلاچ و ترمز پنوماتیک پیشرفته همراه با بالانسر برای رام اصلی، عملکردی روان، دقیق و ایمن را در طی فرآیند تولید تضمین می‌کند. تعداد ضربه پرس نیز قابل تنظیم است و بین ۴۰ تا ۹۰ ضربه در دقیقه قابل تغییر می‌باشد.
این پرس‌ها به سیستم هیدرولیک دبل اکشن مجهز هستند که شامل فیدر و کشنده ورق (puller) می‌شود و حرکت ورق را با دقت ±۰.۱ میلی‌متر کنترل می‌کند. فیدر و puller به‌صورت مکانیکی کوپل شده و نیروی خود را از میل‌لنگ پرس دریافت می‌کنند، ضمن اینکه میزان فید ورق از ۵ تا ۱۰۰ میلی‌متر قابل تنظیم است و موقعیت فید نسبت به حرکت رام‌ها قابل تغییر است. غلطک‌های فولادی سخت با روکش کروم و سیستم بلبرینگ cam clutch از بازگشت ورق جلوگیری می‌کنند و دهانه آن‌ها توسط جک‌های پنوماتیک قابل تنظیم است. برای کنترل دقیق‌تر حرکت ورق، دو اینکودر نصب شده‌اند که حرکت و چرخش غلطک‌ها را پایش می‌کنند و در صورت عدم تطابق، سیستم به‌طور خودکار عملیات را متوقف می‌کند تا از خرابی قطعه و قالب جلوگیری شود.

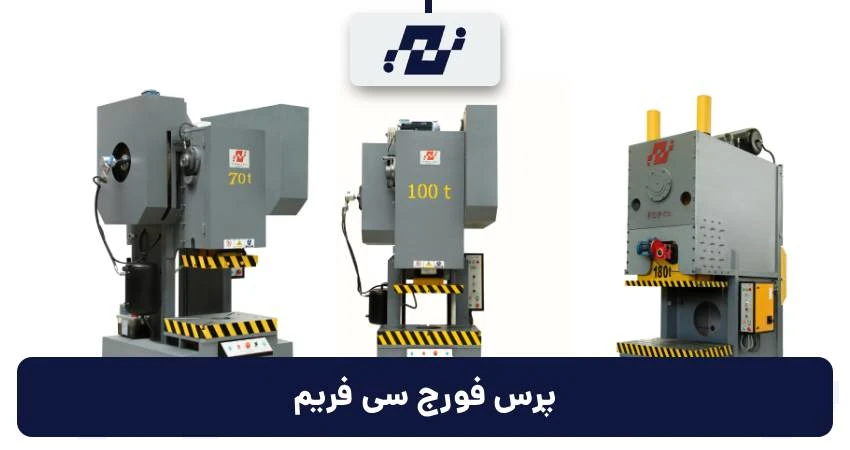

پرس های فورج ضربه ای
پرس‌های ضربه‌ای فورج C فریم ساخت شرکت فن‌گستر پویا با بدنه فولادی یکپارچه و مقاوم در برابر پیچش و ارتعاش، ماشین‌کاری دقیق CNC و کنترل هوشمند مبتنی بر PLC، به‌عنوان تجهیزاتی دقیق، ایمن و قابل اعتماد برای تولید قطعات فلزی در صنایع مختلف شناخته می‌شوند. طراحی مهندسی‌شده، سیستم روغن‌کاری و گریس‌کاری اتوماتیک، کلاچ و ترمز نئوماتیک سریع، و قابلیت عملکرد در حالت‌های مختلف (اینچینگ، تک‌ضرب، رگبار و معکوس) از ویژگی‌های کلیدی این پرس‌ها است که عملکرد نرم، دوام بالا و ایمنی اپراتور را تضمین می‌کند. همچنین بدنه‌ها پس از جوشکاری طبق استاندارد AWS D.1.1، تحت عملیات تنش‌زدایی کامل قرار می‌گیرند تا پایداری مکانیکی و طول عمر دستگاه افزایش یابد.
این پرس‌ها در ظرفیت‌های ۷۰، ۱۰۰ و ۱۸۰ تن تولید می‌شوند و کاربردهای گسترده‌ای در تولید قطعات فورج خودرو (چرخ‌دنده، میل‌لنگ، دسته موتور و اتصالات)، صنایع شیرآلات، ابزارسازی و یراق‌آلات فلزی، کشاورزی و نفت، گاز و پتروشیمی دارند. دهانه باز و امکان نصب قالب‌های مخصوص فورج، سیستم بالانسر نئوماتیک، تابلو برق صنعتی با PLC زیمنس، سیستم حفاظتی پرده نوری، اینکودر و شیر دوبل نئوماتیک از جمله امکانات پیشرفته این پرس‌ها هستند که تولید پیوسته، دقیق و ایمن را تضمین می‌کنند. قابلیت نصب انواع فیدر سروو و نئوماتیک، نمایشگر لمسی HMI، درایور تغییر سرعت و رنگ‌آمیزی اپوکسی صنعتی مقاوم، این پرس‌ها را به گزینه‌ای ایده‌آل برای خطوط تولید مدرن و تیراژ بالا تبدیل کرده است.
| مشخصات | 70 Ton | 100 Ton | 180 Ton |
|---|---|---|---|
| ظرفيت نامی (کیلو نیوتن) | 700 | 1,000 | 1800 |
| تعداد ضرب دردقيقه (SPM) | 60 | 60 | 30 |
| كورس (میلی متر) | 150 | 210 | 120 |
| ابعاد ميز (میلی متر) | 750x530 | 1,000x700 | 1300x800 |
| ابعاد رام (میلی متر) | 480x360 | 680x500 | 1100x700 |
| حداكثر دهانه بسته قالب (میلی متر) | 340 | 470 | 465 |
| میزان جا به جایی رام(میلی متر) | 50 | 50 | 50 |
| ضخامت ميز (میلی متر) | 97 | 130 | 130 |
| قطر سوراخ رام -مچی گیر- (میلی متر) | 40 | 50 | 60 |
| قطر سوراخ میز (میلی متر) | 220 | 250 | - |
| توان موتور (کیلو وات) | 7.5 | 15 | 11 |
| وزن تقريبي (کیلو گرم) | 5,000 | 8,500 | 11,000 |
