فیدرهای پنوماتیک سری PF برای تغذیه نوار ورق در عملیات پانچ، برش و فرم‌دهی با پرس عرضه می‌شوند. این دستگاه‌ها با استفاده از هوای فشرده و عملکرد هماهنگ گیره‌های ثابت و متحرک، نوار ورق را به‌اندازه گام تنظیم‌شده به داخل قالب منتقل می‌کنند. ساختار فشرده، سرعت عملکرد و سهولت نگهداری، از ویژگی‌های این سری است.

دریافت مشاوره فنی و استعلام قیمت فیدر پنوماتیک

فن‌گستر پویا با نزدیک به سه دهه تجربه در طراحی و ساخت تجهیزات و خطوط پرسکاری، فیدرهای پنوماتیک وارداتی را به سفارش خود و با تمرکز بر کیفیت ساخت، دقت تغذیه و دوام اجزای مکانیکی و پنوماتیکی عرضه می‌کند. این مجموعه در ۱۳ مدل ارائه می‌شود تا انتخاب دستگاه متناسب با مشخصات ورق، طول گام، نوع قالب و سرعت کاری پرس امکان‌پذیر باشد.

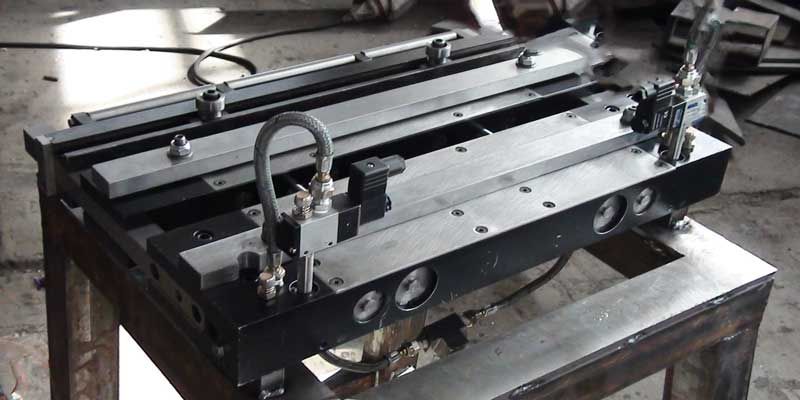

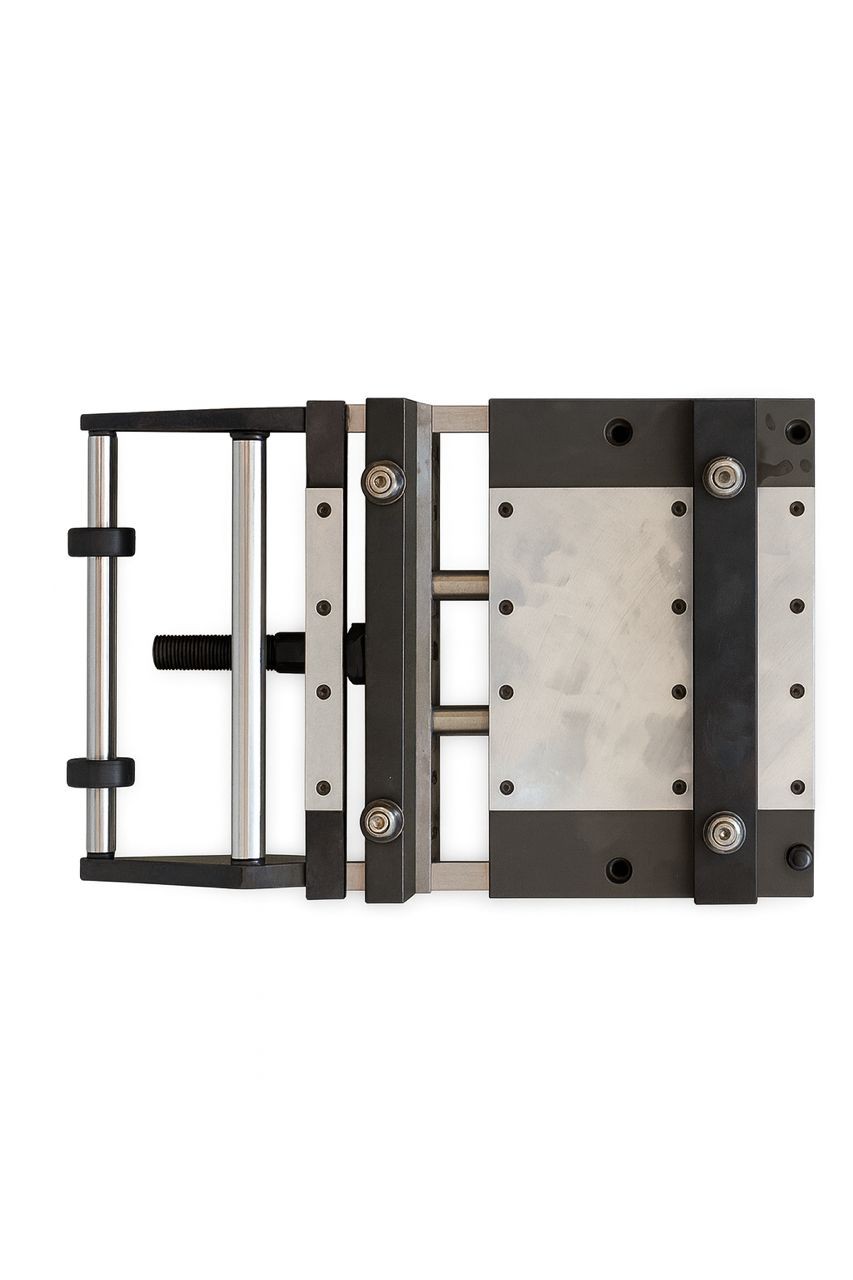

فیدر پنوماتیک

مدل‌های فیدر پنوماتیک

مدلحداکثر عرض ورق (mm)حداکثر طول فید (mm)حداکثر ضخامت ورق (mm)حداکثر سرعت (فید در دقیقه)نیروی گیره ثابت (kgf)نیروی گیره متحرک (kgf)نیروی کشش (kgf)
PF-0405 ۴۰ ۵۰ ۱٫۲ ۲۲۰ ۶۰ ۶۰ ۱۷
PF-0415 ۴۰ ۱۵۰ ۰٫۶ ۶۰ ۶۰ ۶۰ ۱۷
PF-0607 ۶۰ ۷۰ ۲٫۰ ۲۰۰ ۱۲۲ ۱۲۲ ۳۳
PF-0620 ۶۰ ۲۰۰ ۱٫۰ ۵۰ ۱۲۲ ۱۲۲ ۳۳
PF-1010 ۱۰۰ ۱۰۰ ۲٫۳ ۱۶۵ ۱۵۸ ۱۵۸ ۴۷
PF-1030 ۱۰۰ ۳۰۰ ۱٫۴ ۵۰ ۱۹۸ ۱۹۸ ۶۳
PF-1515 ۱۵۰ ۱۵۰ ۲٫۳ ۱۲۰ ۱۹۸ ۱۹۸ ۶۳
PF-1530 ۱۵۰ ۳۰۰ ۱٫۸ ۴۵ ۳۶۶ ۳۶۶ ۸۲
PF-2020 ۲۰۰ ۲۰۰ ۲٫۳ ۱۰۰ ۳۶۶ ۳۶۶ ۱۲۶
PF-2515 ۲۵۰ ۱۵۰ ۲٫۳ ۱۱۰ ۳۶۶ ۳۶۶ ۱۲۶
PF-2525 ۲۵۰ ۲۵۰ ۲٫۵ ۶۵ ۴۹۲ ۴۹۲ ۱۶۳
PF-3016 ۳۰۰ ۱۶۰ ۲٫۵ ۹۰ ۶۴۷ ۶۴۷ ۱۶۳
PF-3030 ۳۰۰ ۳۰۰ ۲٫۵ ۵۰ ۶۴۷ ۶۴۷ ۱۶۳

مقادیر جدول، حداکثر ظرفیت‌های اسمی هر مدل هستند و لزوماً به‌صورت هم‌زمان قابل دستیابی نیستند. سرعت، دقت و ظرفیت عملی دستگاه به جنس و ابعاد ورق، طول گام فید، وضعیت نوار، شرایط قالب، سرعت پرس و کیفیت هوای فشرده بستگی دارد. واحد نیرو در جدول، کیلوگرم‌نیرو است.

مشخصات عمومی

  • محصول وارداتی با درجه کیفی Grade A
  • طراحی بر مبنای طرح Herr Blitz
  • دقت اسمی فید: ±۰٫۰۵ میلی‌متر
  • حداکثر فشار هوای کاری: ۷ کیلوگرم‌نیرو بر سانتی‌متر مربع
  • قابلیت تغذیه نوار به‌صورت Push و Pull
  • قابل ارائه با فرمان مکانیکی یا الکترونیکی
  • ساختار فشرده و یکپارچه، مناسب برای نصب در خطوط پرسکاری

عملکرد دستگاه

فیدر پنوماتیک با یک سیکل چهارزمانه، نوار ورق را به‌صورت مرحله‌ای به داخل قالب منتقل می‌کند. گیره‌های ثابت و متحرک در طول این سیکل به‌ترتیب عمل می‌کنند تا نوار هنگام جابه‌جایی و بازگشت مکانیزم، در موقعیت مناسب نگه داشته شود. طول هر گام قابل تنظیم است و زمان‌بندی فید باید با سیکل کاری پرس هماهنگ شود.

در نسخه‌های مکانیکی، فرمان عملکرد از مکانیزم پرس دریافت می‌شود. در نسخه‌های الکترونیکی، کنترل فید و رهاسازی ورق به کمک شیرهای برقی و فرمان‌های الکتریکی پرس انجام می‌شود.

مزیت‌های فنی

  • دقت و تکرارپذیری: عملکرد هماهنگ گیره‌ها برای حفظ یکنواختی گام فید در سیکل‌های متوالی؛ با دقت اسمی اعلام‌شده ±۰٫۰۵ میلی‌متر.
  • تنوع مدل و ظرفیت: امکان انتخاب دستگاه برای عرض‌ها، ضخامت‌ها و طول گام‌های مختلف، با حداکثر سرعت اسمی ۴۵ تا ۲۲۰ فید در دقیقه، متناسب با مدل.
  • کاهش ضربه و صدا: استفاده از ضربه‌گیر پنوماتیکی برای کاهش شوک انتهای حرکت و حرکت نرم‌تر مکانیزم.
  • سهولت نصب و نگهداری: ساختار فشرده و کم‌پیچیدگی برای جانمایی، تنظیم و سرویس دستگاه.
  • انعطاف در آرایش خط: امکان هل‌دادن یا کشیدن نوار ورق به‌صورت Push و Pull، متناسب با محل نصب فیدر.
  • هماهنگی با پرس و قالب: امکان انتخاب نوع فرمان و سیستم رهاسازی براساس ساختار خط و نیاز فرآیند پرسکاری.

نسخه‌های قابل ارائه

  1. فرمان مکانیکی: دریافت فرمان از مکانیزم پرس و هماهنگی عملکرد فیدر با سیکل کاری دستگاه.
  2. فرمان الکترونیکی با شیر برقی: کنترل تغذیه ورق از طریق فرمان‌های الکتریکی پرس و تنظیم زمان‌بندی عملکرد شیرهای برقی.
  3. فرمان الکترونیکی با شیر برقی و سیستم پایلوت ریلیز: امکان رهاسازی ورق برای هم‌راستاشدن آن با پایلوت‌های قالب، متناسب با طراحی قالب و زمان‌بندی پرس.

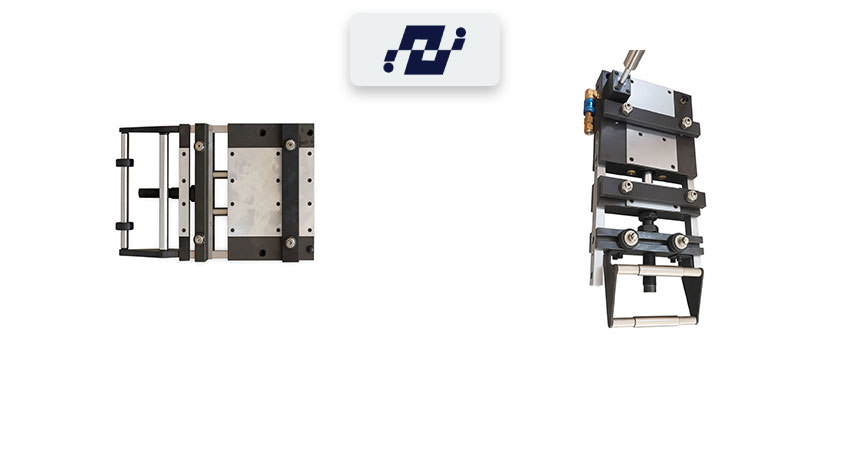

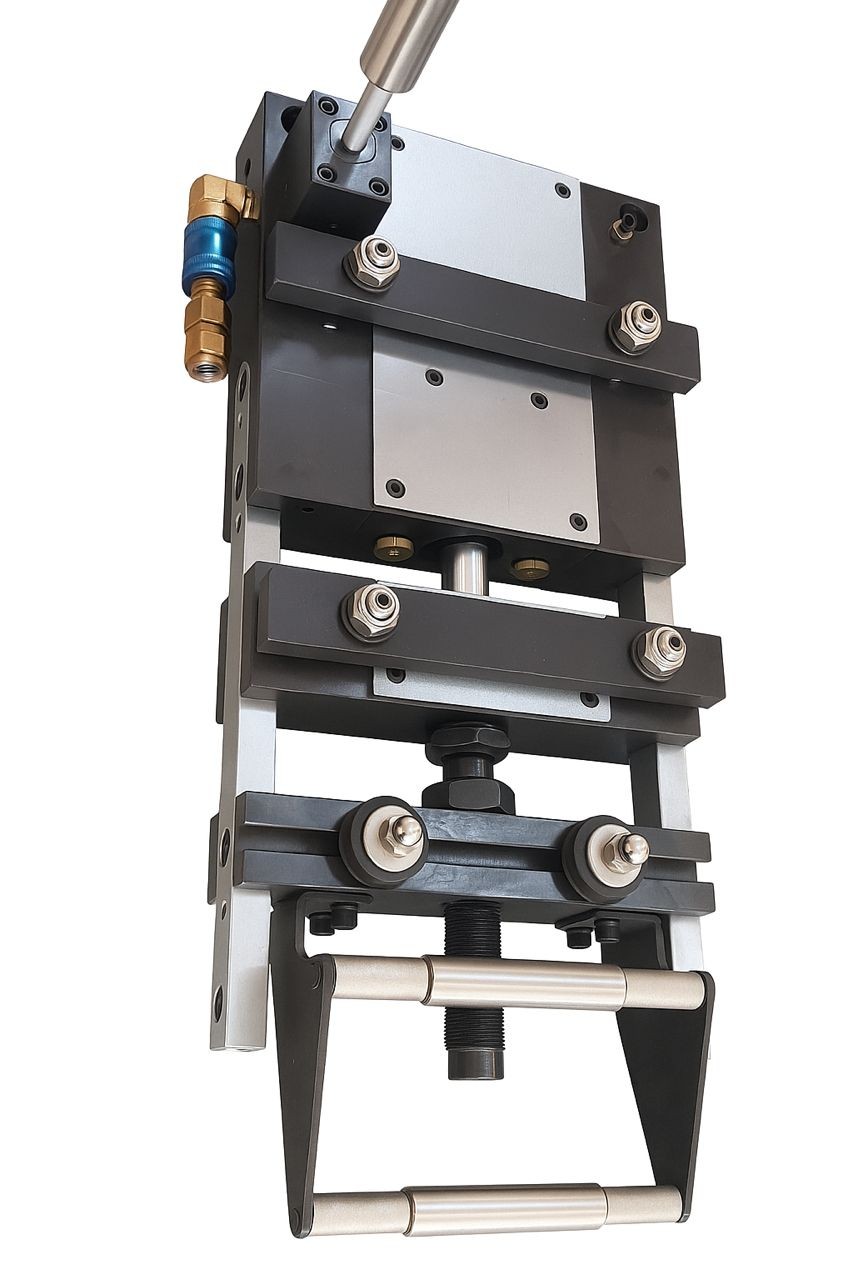

فیدر پنوماتیک

کاربردها

  • تغذیه نوار ورق در خطوط پرسکاری پیوسته و نیمه‌اتوماتیک
  • پانچ‌کاری و برش‌های متوالی با گام مشخص
  • خم‌کاری و فرم‌دهی مرحله‌ای با قالب پرس
  • تولید انبوه قطعات فلزی کوچک و متوسط
  • اتوماسیون تغذیه پرس‌ها و نوسازی خطوط پرسکاری موجود

انتخاب مدل و شرایط نصب

انتخاب مدل با بررسی هم‌زمان جنس، عرض و ضخامت ورق، طول گام فید، سرعت کاری پرس و نوع قالب انجام می‌شود. در قالب‌های مجهز به پایلوت، نوع و زمان‌بندی رهاسازی ورق نیز باید با عملکرد قالب هماهنگ باشد.

نصب مستحکم و هم‌راستا با مسیر ورود ورق به قالب، تنظیم صحیح گام و زمان‌بندی فید، استفاده از واحد مراقبت مناسب و تأمین هوای فشرده تمیز، خشک و با فشار و دبی کافی، از الزامات عملکرد پایدار دستگاه هستند.

دریافت پیشنهاد فنی و قیمت

برای دریافت پیشنهاد فنی و قیمت فیدر پنوماتیک، جنس ورق، عرض و ضخامت نوار، طول گام فید، نوع و سرعت کاری پرس و مشخصات قالب را ارسال کنید تا مدل و سیستم فرمان متناسب با خط تولید شما بررسی و پیشنهاد شود.
