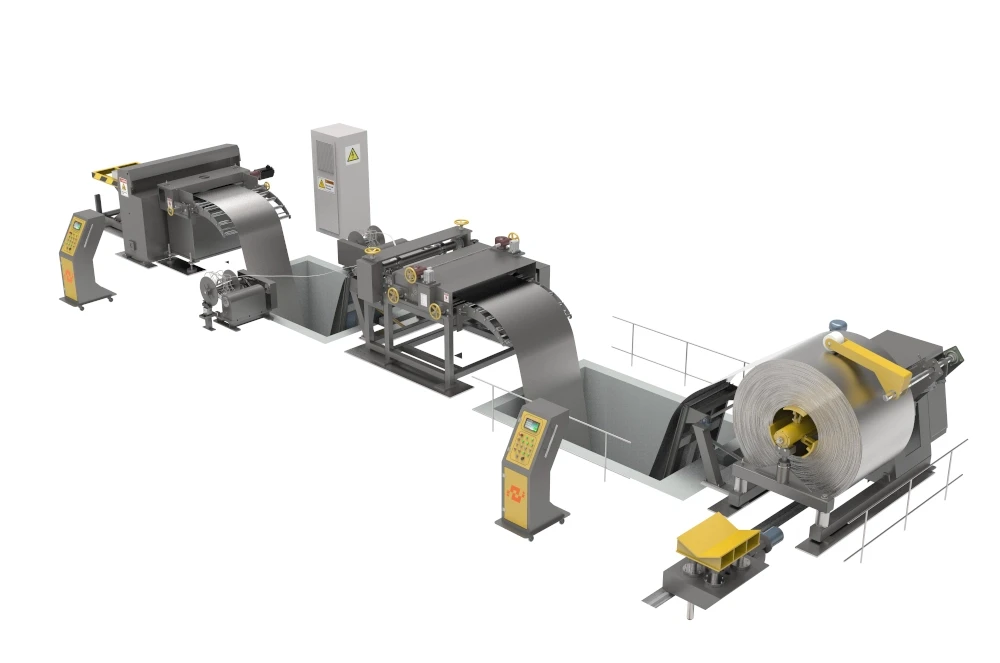

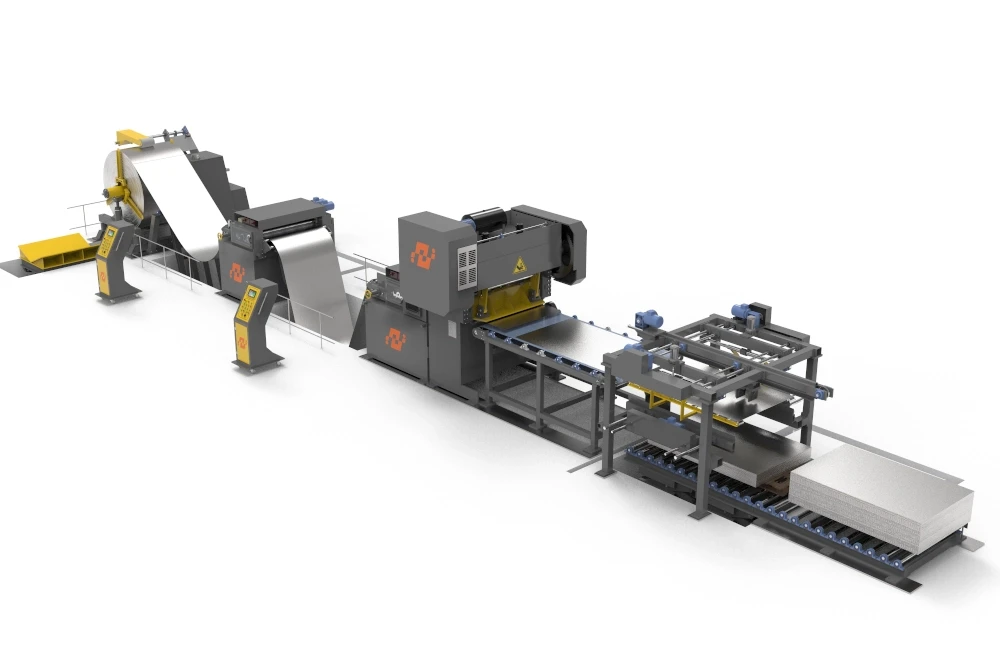

خط برش ورق سبک فن‌گستر پویا برای برش‌های ورق با بالاترین کیفیت طراحی و ساخته می‌شود. در این خط، عملیات بازکردن کلاف، صاف‌کاری، اندازه‌گیری طول، برش عرضی و دسته‌بندی ورق‌ها به‌صورت یکپارچه و اتوماتیک انجام می‌شود. این خطوط در صنایع لوازم خانگی، قطعه‌سازی خودرو، بشکه‌سازی و مراکز خدمات فولاد کاربرد دارند.
مشخصات اصلی
| مشخصه | مقدار |
|---|---|
| ضخامت ورق | ۰٫۳ تا ۴ میلی‌متر، متناسب با مدل |
| عرض کاری | ۱۳۰۰ یا ۱۶۰۰ میلی‌متر |
| سرعت خط | تا ۳۵ متر در دقیقه |
| ظرفیت کویل | ۱۰ و ۱۵ تن؛ ۲۰ تن سفارشی |
| طول استاندارد ورق برش‌خورده | تا ۳۰۰۰ میلی‌متر؛ طول بیشتر سفارشی |
| ورق قابل پردازش | روغنی، گالوانیزه و رنگی |
| سیستم کنترل | PLC و نمایشگر لمسی HMI |
مدل‌های خط برش ورق سبک
| کد مدل | ضخامت ورق | عرض کاری | ظرفیت کویل | سرعت خط | طول استاندارد ورق برش‌خورده |
|---|---|---|---|---|---|
| FGP-CTL-1300/2 | ۰٫۳ تا ۲ میلی‌متر | ۱۳۰۰ میلی‌متر | ۱۰ / ۱۵ تن | تا ۳۵ متر در دقیقه | تا ۳۰۰۰ میلی‌متر |
| FGP-CTL-1300/3 | ۰٫۵ تا ۳ میلی‌متر | ۱۳۰۰ میلی‌متر | ۱۰ / ۱۵ تن | تا ۳۰ متر در دقیقه | تا ۳۰۰۰ میلی‌متر |
| FGP-CTL-1300/4 | ۱ تا ۴ میلی‌متر | ۱۳۰۰ میلی‌متر | ۱۰ / ۱۵ تن | تا ۲۵ متر در دقیقه | تا ۳۰۰۰ میلی‌متر |
| FGP-CTL-1600/2 | ۰٫۳ تا ۲ میلی‌متر | ۱۶۰۰ میلی‌متر | ۱۰ / ۱۵ تن | تا ۳۵ متر در دقیقه | تا ۳۰۰۰ میلی‌متر |
| FGP-CTL-1600/3 | ۰٫۵ تا ۳ میلی‌متر | ۱۶۰۰ میلی‌متر | ۱۰ / ۱۵ تن | تا ۳۰ متر در دقیقه | تا ۳۰۰۰ میلی‌متر |
| FGP-CTL-1600/4 | ۱ تا ۴ میلی‌متر | ۱۶۰۰ میلی‌متر | ۱۰ / ۱۵ تن | تا ۲۵ متر در دقیقه | تا ۳۰۰۰ میلی‌متر |
* ظرفیت، سرعت و آرایش نهایی خط براساس جنس و استحکام ورق، وزن کویل، طول برش و ظرفیت تولید موردنیاز تعیین می‌شود. ظرفیت کویل ۲۰ تن و طول‌های بیشتر از ۳۰۰۰ میلی‌متر نیز براساس سفارش قابل طراحی است.
اجزای اصلی خط
- کالسکه و کویل‌بازکن: ظرفیت ۱۰، ۱۵ یا ۲۰ تن، بالابر هیدرولیکی، فک‌های هیدرولیکی، بازوی مهار کویل و...
- پل انتقال و صاف‌کن: میزهای هدایت، صاف‌کن ۷، ۹ یا ۱۱ غلتک
- سیستم تغذیه سروو: تنظیم دقیق طول برش، تعداد ورق و سرعت تولید از طریق صفحه‌نمایش لمسی
- گیوتین مکانیکی: برش پرسرعت
- انتقال و دسته‌بندی: مجموعه انتقال پروانه‌ای و میز دسته‌بندی آکاردئونی
- تابلو فرمان: کنترل یکپارچه PLC، ذخیره برنامه‌های تولید و نمایش هشدارها و خطاها
مزیت‌های فنی
- طراحی اختصاصی براساس مشخصات ورق و نیاز تولید
- ساخت و ماشین‌کاری دقیق قطعات اصلی با تجهیزات CNC
- کنترل یکپارچه خط و امکان ذخیره برنامه‌های تولید
- طراحی مناسب برای کاهش آسیب سطحی ورق‌های رنگی و گالوانیزه
- تست کامل خط پیش از ارسال، همراه با نصب، راه‌اندازی و آموزش
سوابق اجرایی
فن‌گستر پویا با سه دهه تجربه در طراحی و ساخت ماشین‌آلات صنعتی و خطوط فرآوری ورق، سابقه همکاری با بزرگ‌ترین مجموعه‌های تولیدی کشور را دارد. ماشین‌آلات و خطوط تولید این شرکت همچنین به کارخانه‌های صنعتی کشورهای همسایه صادر شده‌اند.
دریافت پیشنهاد فنی و قیمت
برای انتخاب خط مناسب، جنس ورق، محدوده ضخامت و عرض، وزن کویل، طول ورق برش‌خورده و ظرفیت تولید موردنیاز را ارسال کنید تا پیشنهاد فنی و بازرگانی متناسب با پروژه تهیه شود.
