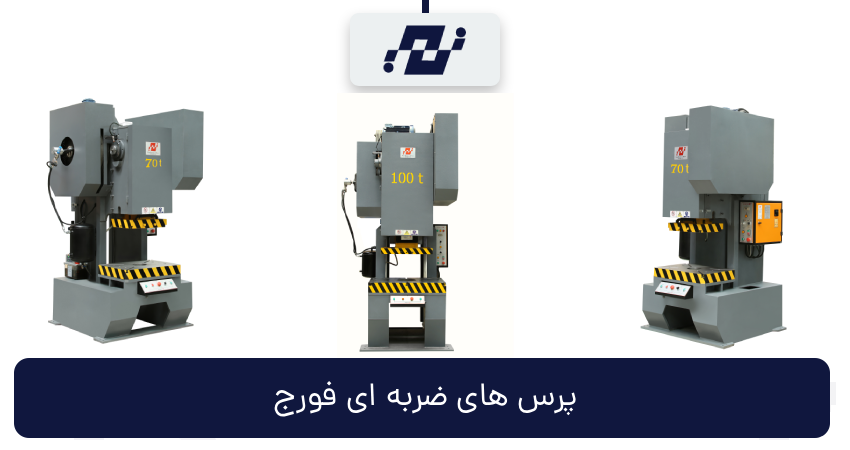

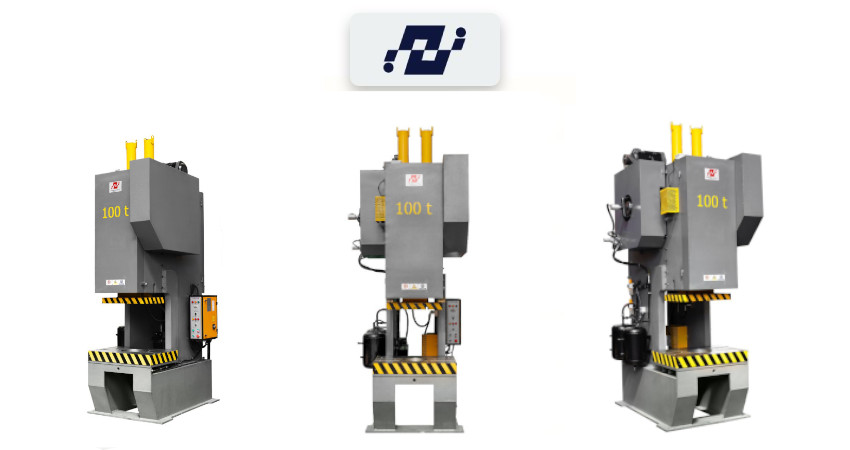

کاربردهای پرس های فورج ضربه‌ای C فریم
- تولید قطعات فورج خودرو (چرخ‌دنده، میل‌لنگ، دسته موتور و اتصالات مختلف)
- صنایع شیرآلات و اتصالات فلزی (شیرهای ساختمانی، شیر صنعتی، زانو، سه‌راهی و …)
- صنایع ابزارسازی و یراق‌آلات فلزی
- صنایع کشاورزی (قطعات ادوات و ماشین‌آلات)
- صنایع نفت، گاز و پتروشیمی (اتصالات، فلنج‌ها و قطعات تحت فشار)
- تولید قطعات فورج عمومی با تیراژ بالا

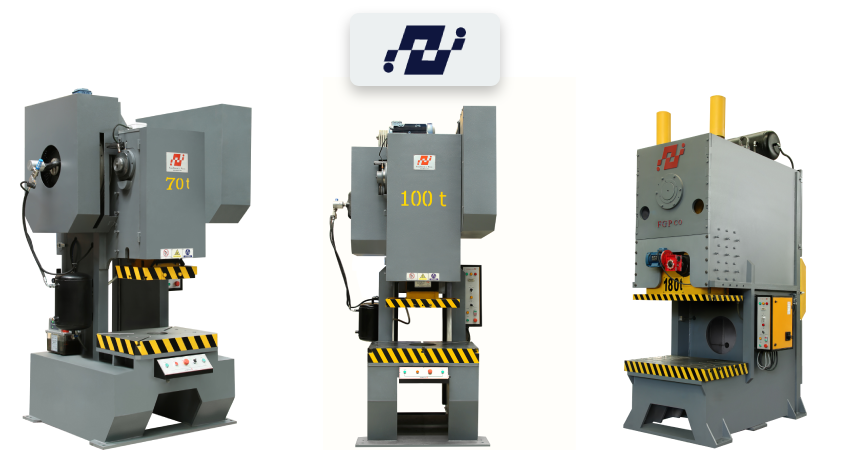

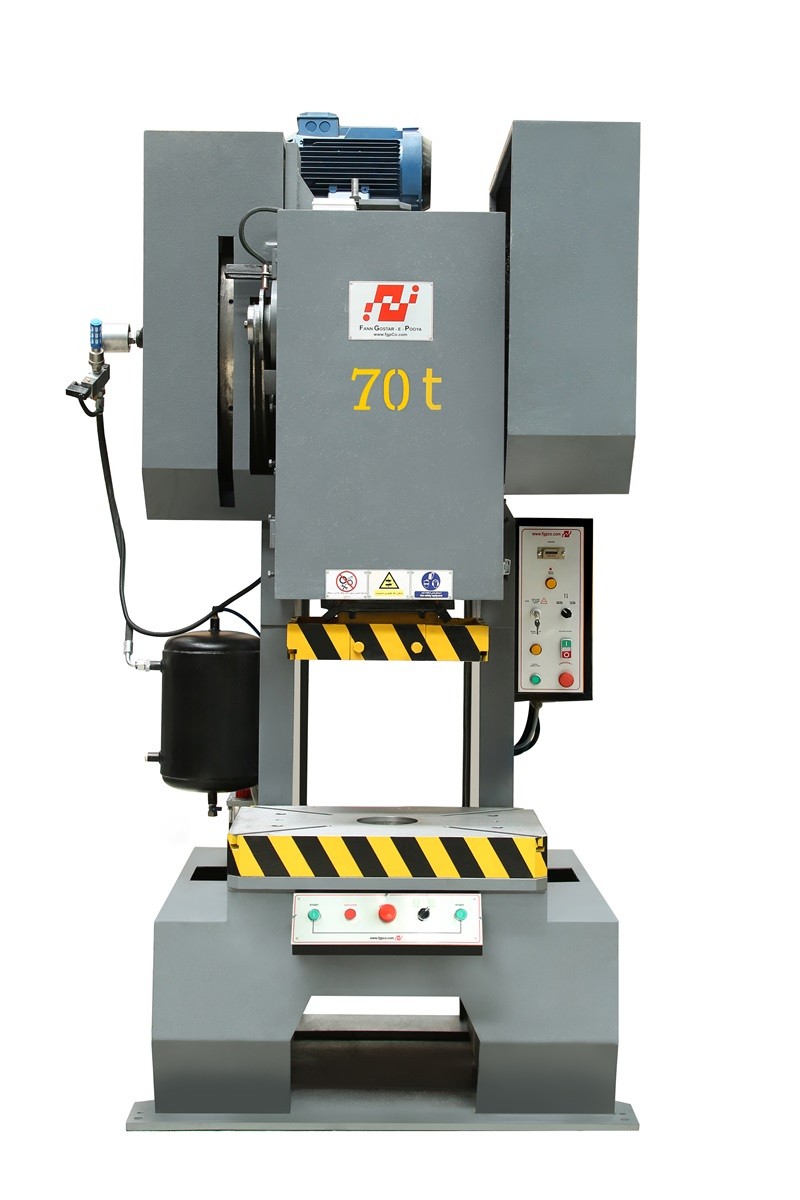

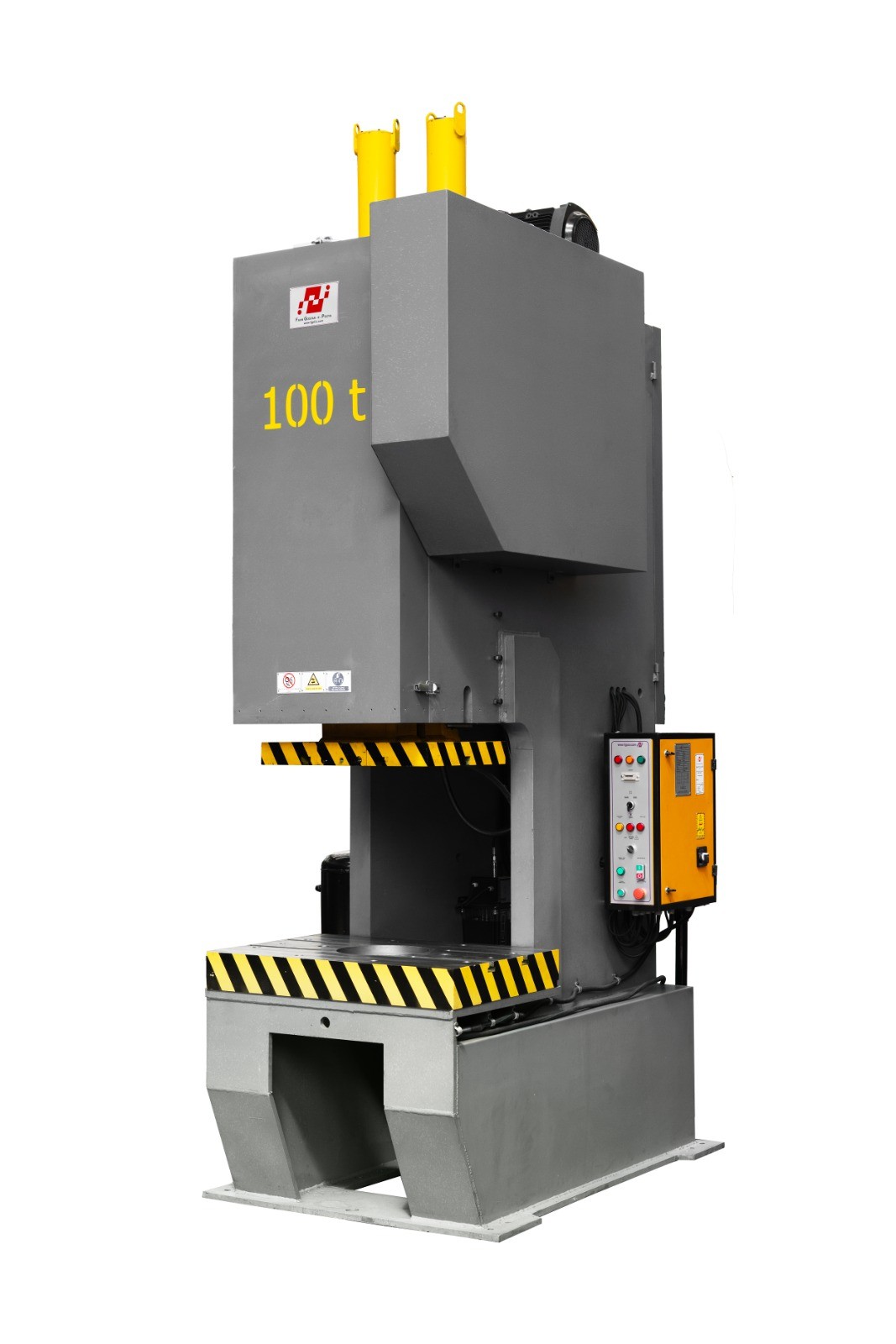

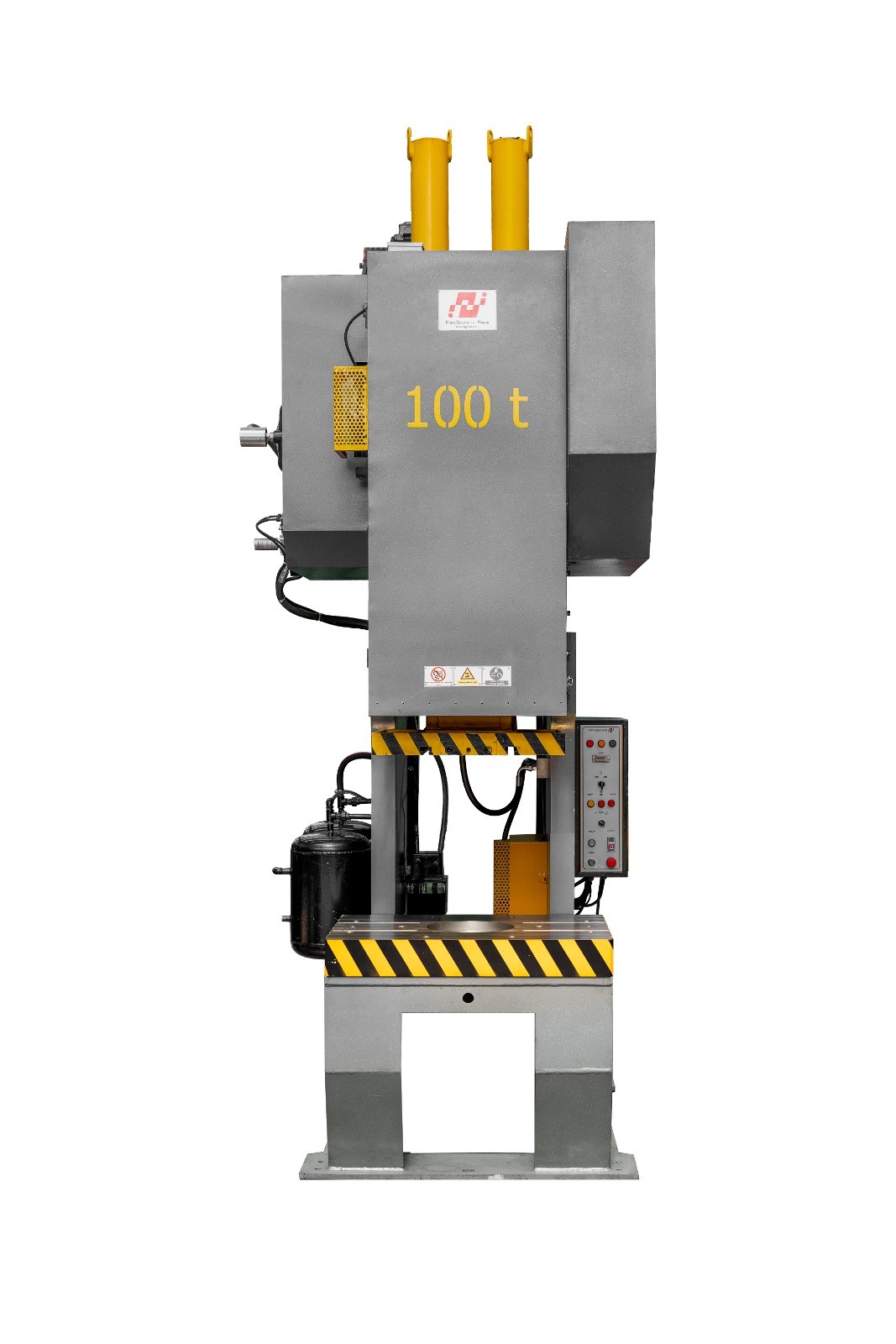

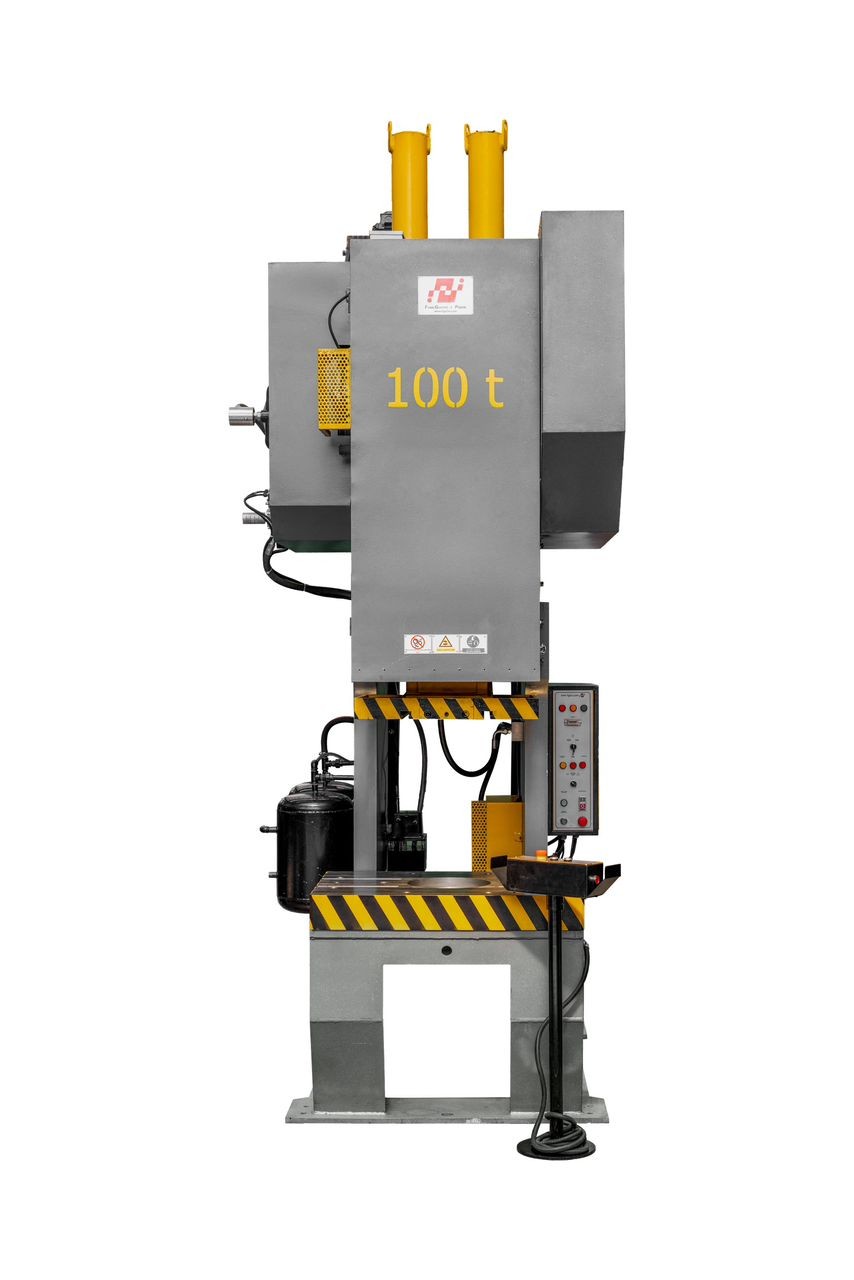

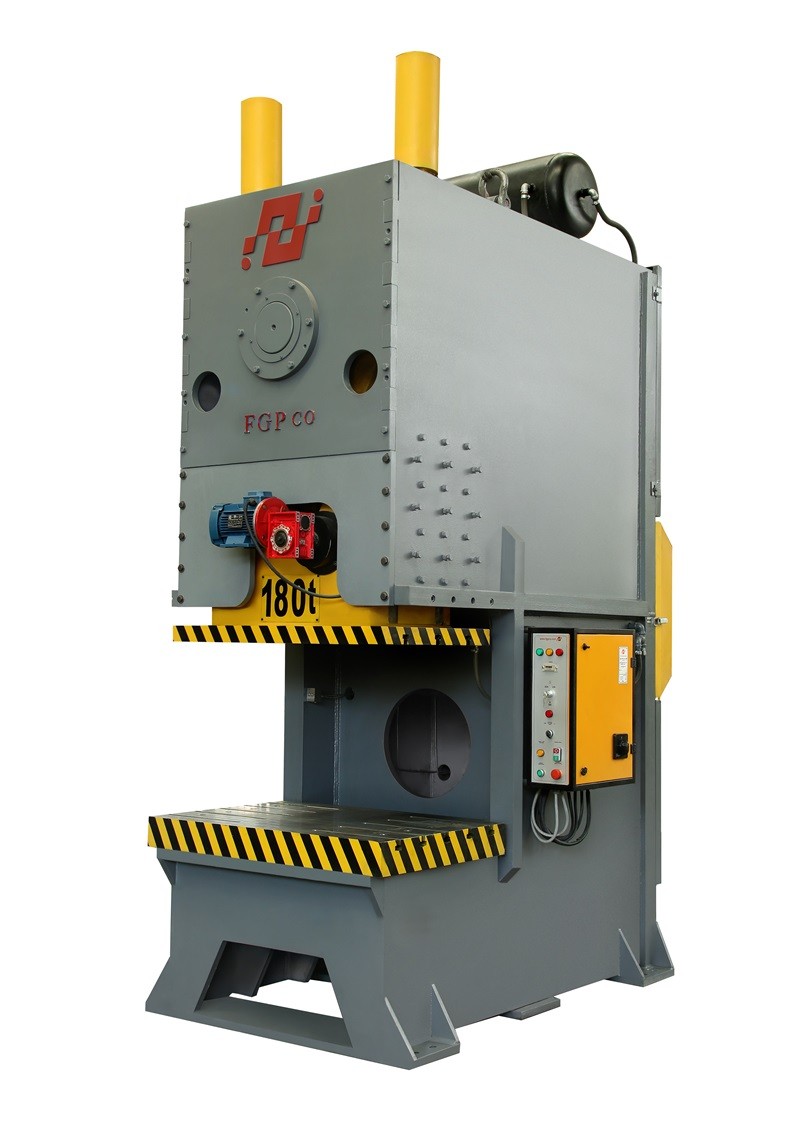

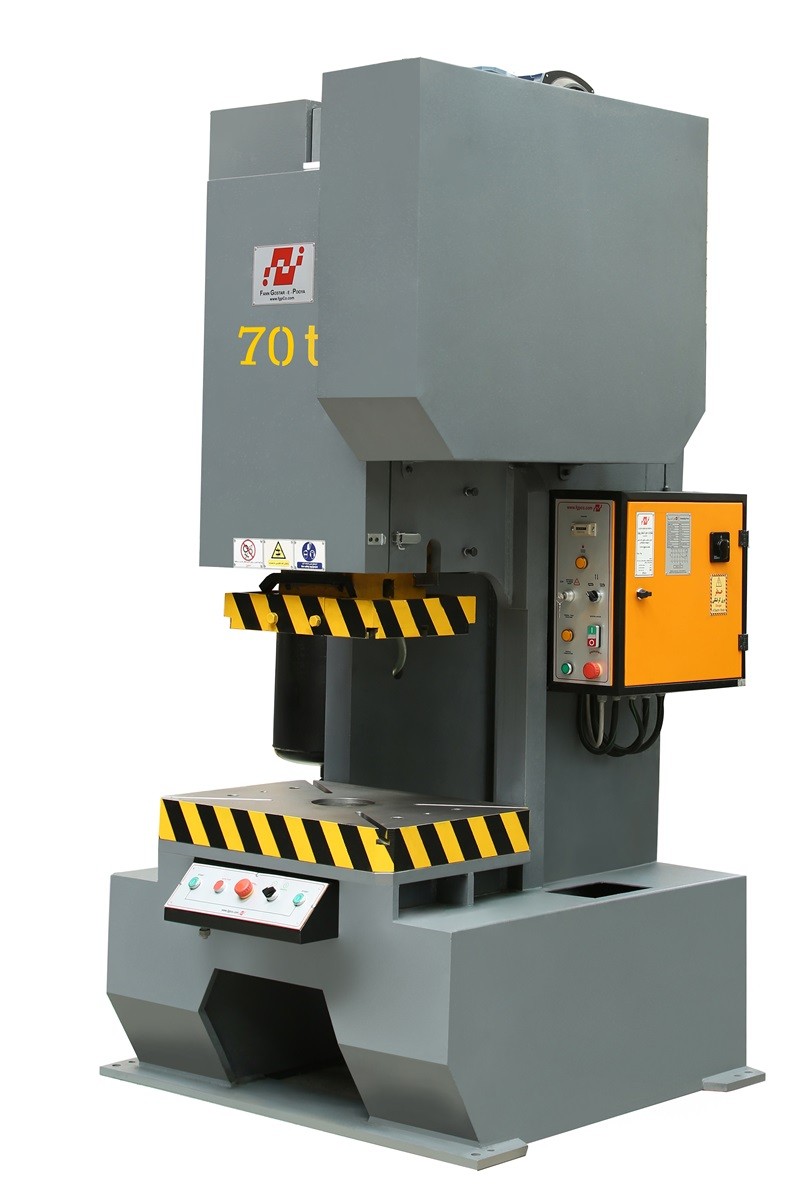

| مشخصات | 70 Ton | 100 Ton | 180 Ton |
|---|---|---|---|
| ظرفيت نامی (کیلو نیوتن) | 700 | 1,000 | 1800 |
| تعداد ضرب دردقيقه (SPM) | 60 | 60 | 30 |
| كورس (میلی متر) | 150 | 210 | 120 |
| ابعاد ميز (میلی متر) | 750x530 | 1,000x700 | 1300x800 |
| ابعاد رام (میلی متر) | 480x360 | 680x500 | 1100x700 |
| حداكثر دهانه بسته قالب (میلی متر) | 340 | 470 | 465 |
| میزان جا به جایی رام(میلی متر) | 50 | 50 | 50 |
| ضخامت ميز (میلی متر) | 97 | 130 | 130 |
| قطر سوراخ رام -مچی گیر- (میلی متر) | 40 | 50 | 60 |
| قطر سوراخ میز (میلی متر) | 220 | 250 | - |
| توان موتور (کیلو وات) | 7.5 | 15 | 11 |
| وزن تقريبي (کیلو گرم) | 5,000 | 8,500 | 11,000 |
ویژگی‌های مشترک دستگاه پرس های فورج ضربه‌ای C فریم
- بدنه یکپارچه فولادی با طراحی مقاوم در برابر پیچش و ارتعاش
- طراحی پرس به صورت 2 شافت با بیشترین راندمان ممکن و کم ترین توان مصرفی
- میل لنگ از فولاد آلیاژی 6580/1 (BOZ) با ماشین کاری دقیق
- جوش کاری بدنه پرس مطابق با استاندارد (AWS D.1.1)
- عملیات تنش زدایی کامل بدنه پرس
- برشکاری قطعات حساس توسط ماشین آلات CNC
- ماشین کاری قطعات حساس توسط ماشین آلات CNC
- ياتاقان ها وگايدها از جنس فسفر برنز با مقاومت بالا در برابر سایش
- دنده‌های سخت‌کاری‌شده از فولاد آلیاژی
- راهنمای رام چهاروجهی جناقی
- سیستم کلاچ و ترمز نئوماتیک با عملکرد سریع و ایمن
- دهانه باز با قابلیت نصب انواع قالب های مخصوص فرج
- قابلیت عملکرد در حالت‌های مختلف: اینچینگ |تک‌ضرب |رگبار |معکوس
- سیستم روغن‌کاری اتوماتیک مرکزی با قابلیت هشدار کمبود روغن
- مجهز به سیستم کنترل فشار هواي فشرده
- مجهز به سیستم گریس کاری اتوماتیک
- دو عدد بالانسر نئوماتیک برای حرکت نرم‌تر رام
- تابلو برق صنعتی با PLC برند SIEMENS
- مجهز به سیستم توقف اضطراری (Emergency Stop) با دکمه قفل‌شونده در تابلو و ایستگاه اپراتور
- مجهز به سنسور الکترونیکی القایی (Inductive Sensor) جهت پایش موقعیت رام یا کنترل دقیق شمارش ضربات در فرآیندهای اتوماتیک
- تابلو فرمان جداگانه
- شیر دوبل نئوماتیک جهت ایمنی بیشتر اپراتور و دستگاه
- فیوز هیدرولیکی جهت حفاظت در برابر بار اضافی و جلوگیری از آسیب به دستگاه
- واحد مراقبت هوای فشرده کامل فیلتر، رطوبت‌گیر، روغن‌زن، فشارسنج
- مخزن هوای فشرده برای ذخیره و تثبیت فشار در سیستم نئوماتیک دستگاه
- رنگ‌آمیزی با رنگ اپوکسی صنعتی دو مرحله‌ای مقاوم در برابر خوردگی، حرارت و رطوبت
- قابلیت نصب انواع فیدر(سروو و نئوماتیک)
مشخصات انتخابی پرس های فورج ضربه‌ای C فریم
- صفحه نمایشگر رنگی و لمسی (HMI)
- کوشن نئوماتیک
- درایور تغییر سرعت (اینورتر)
- اینکودر
- سیستم حفاظتی پرده نوری
