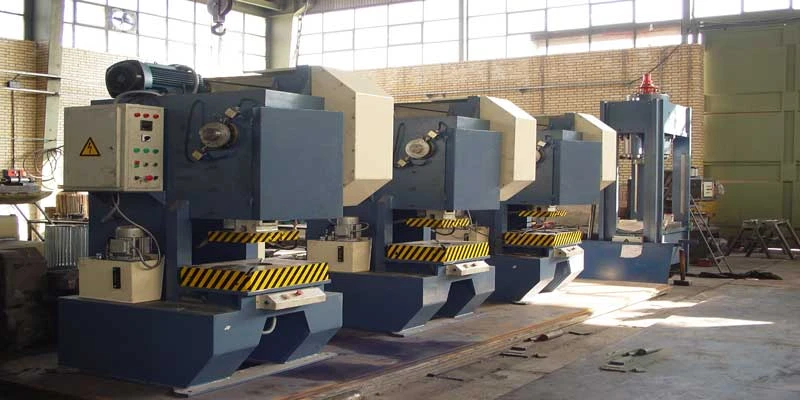

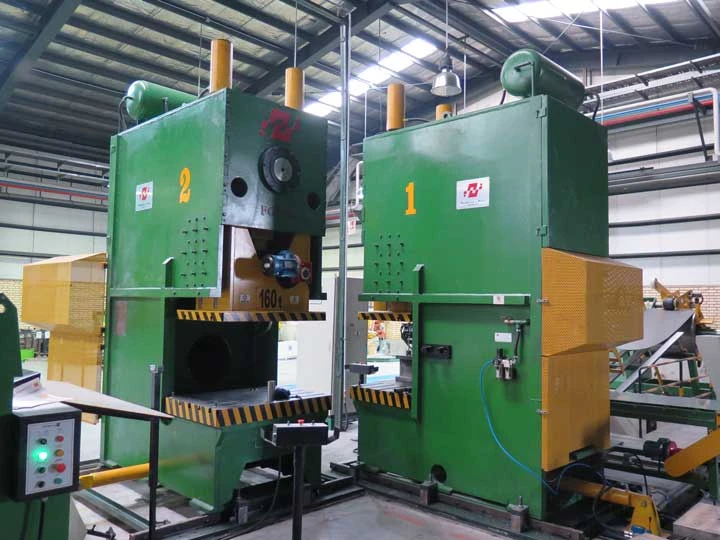

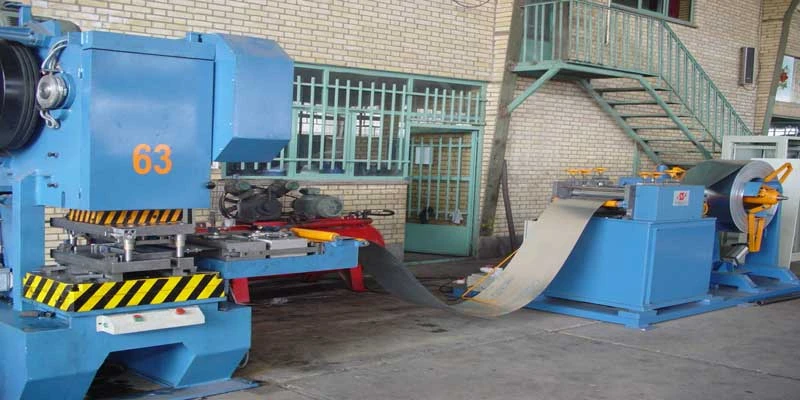

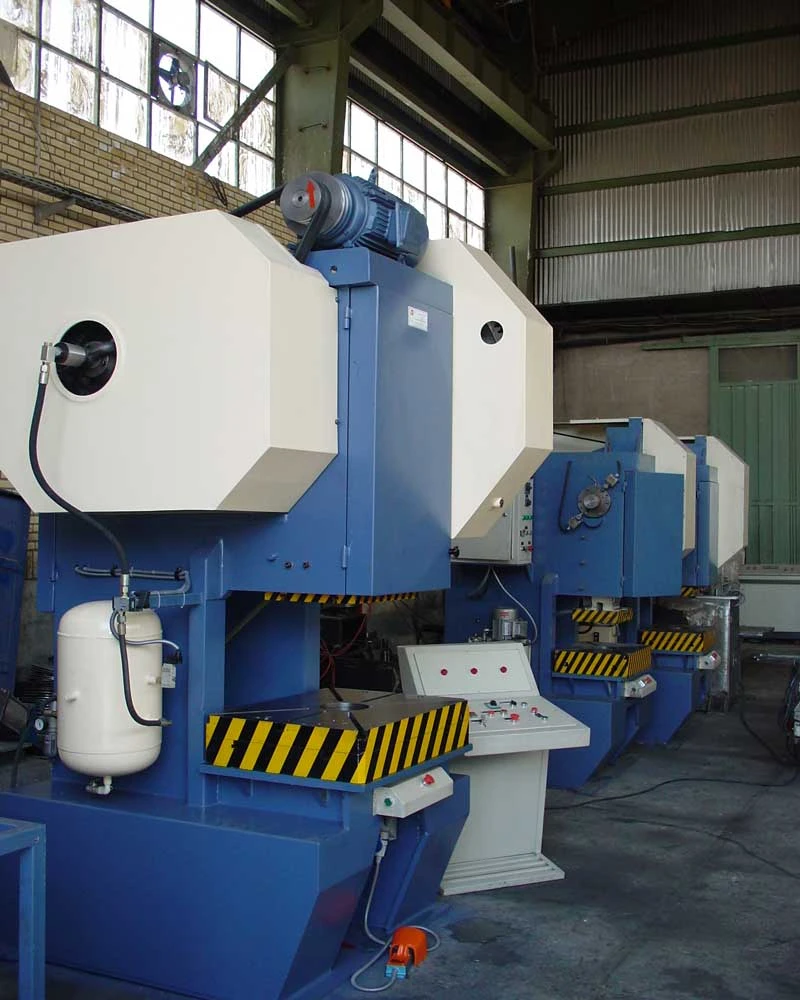

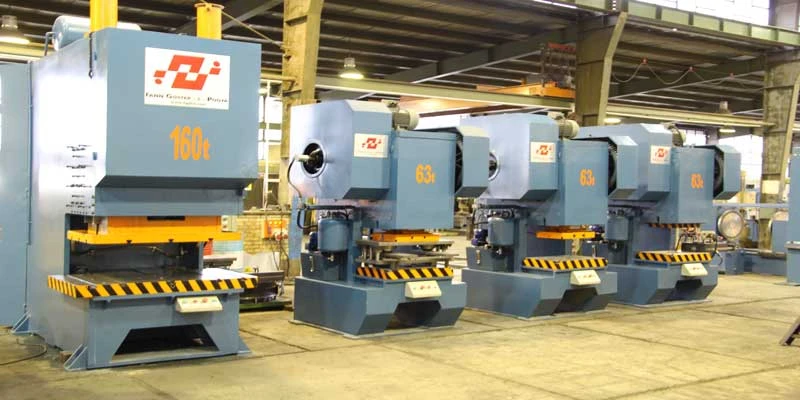

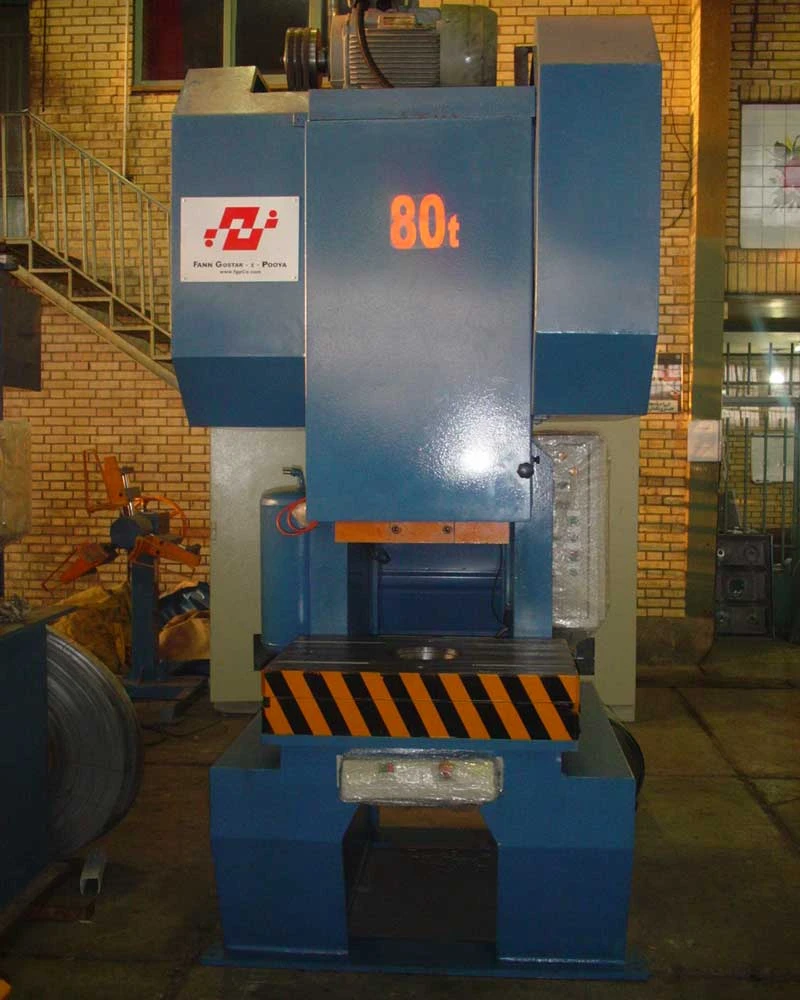

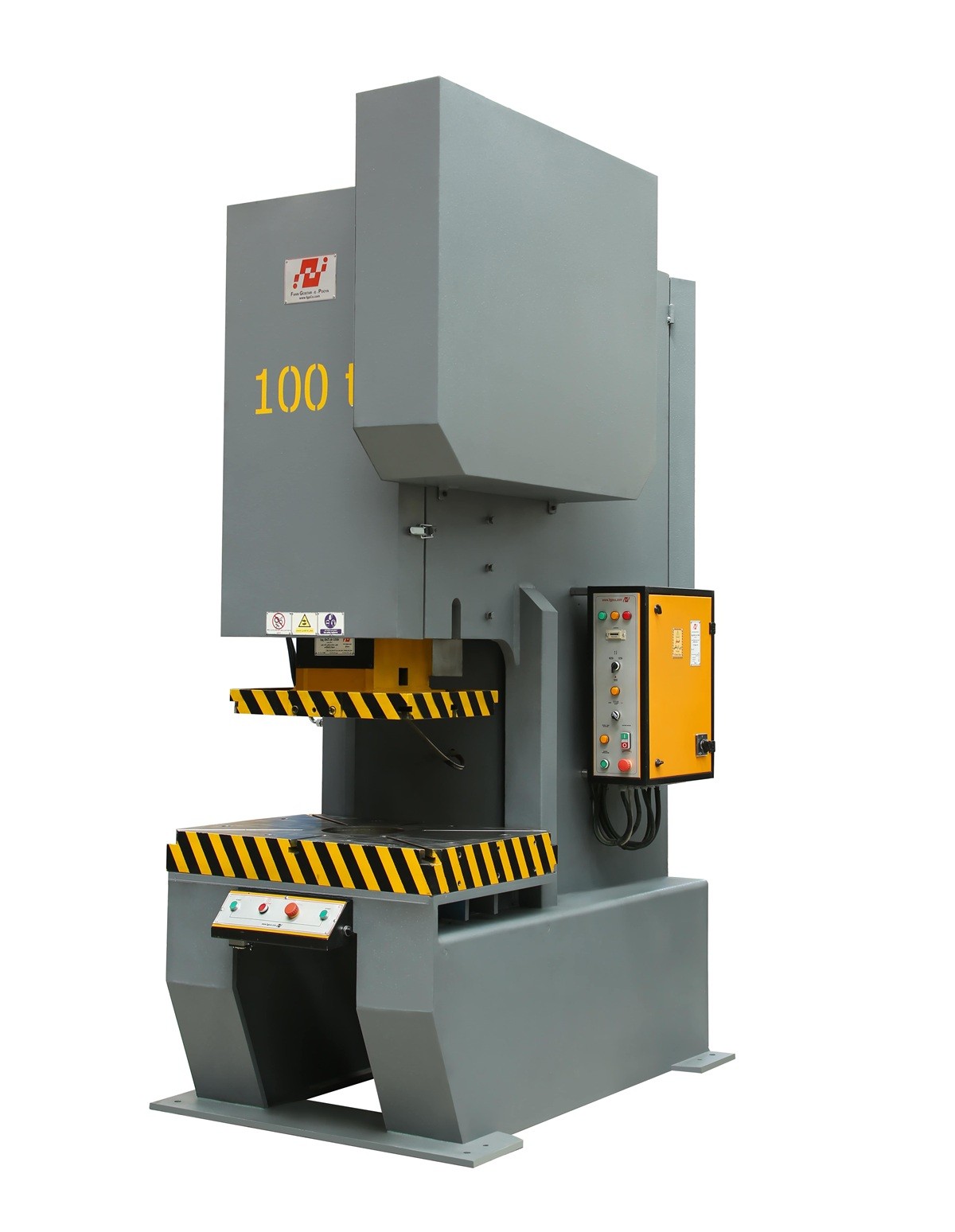

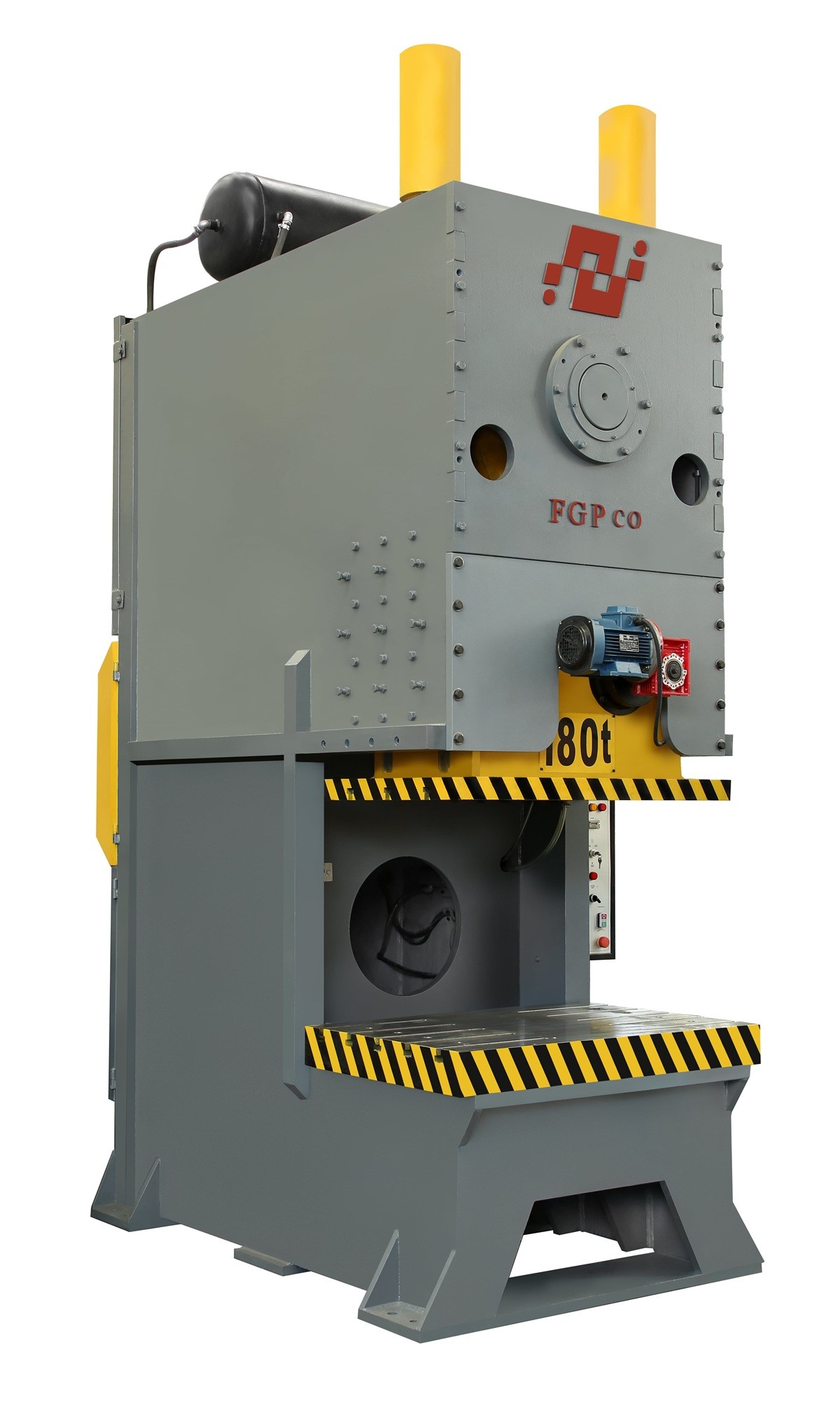

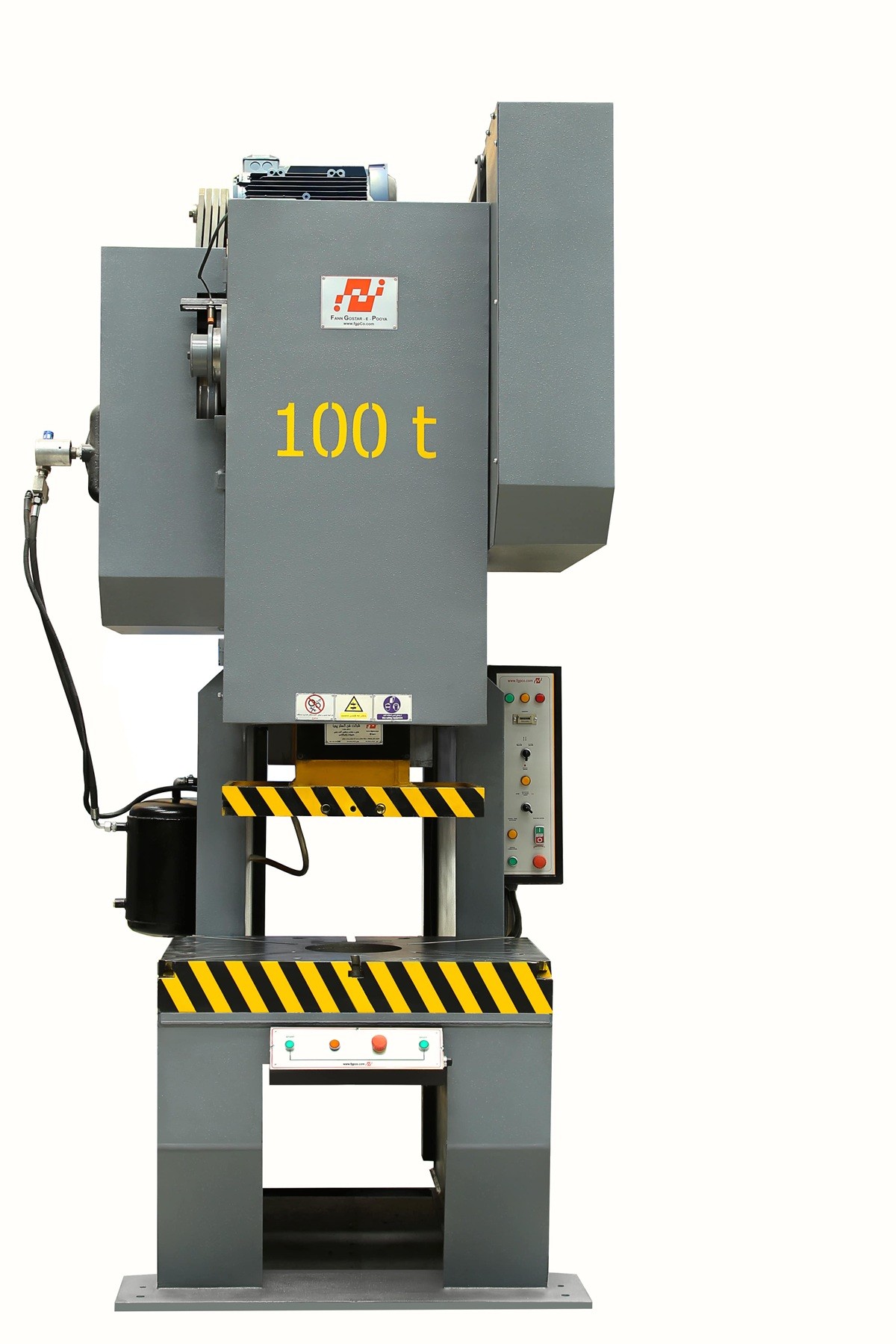

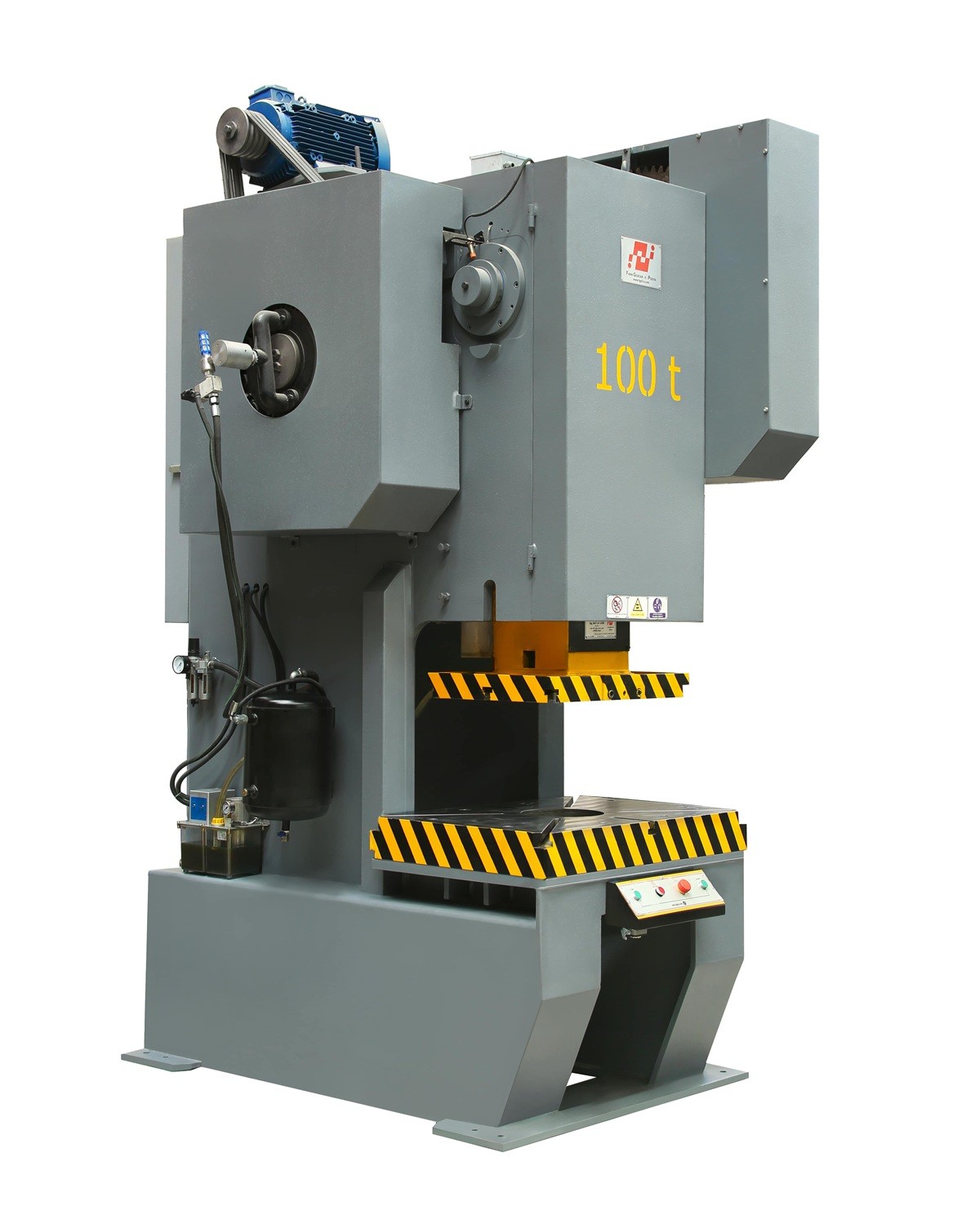

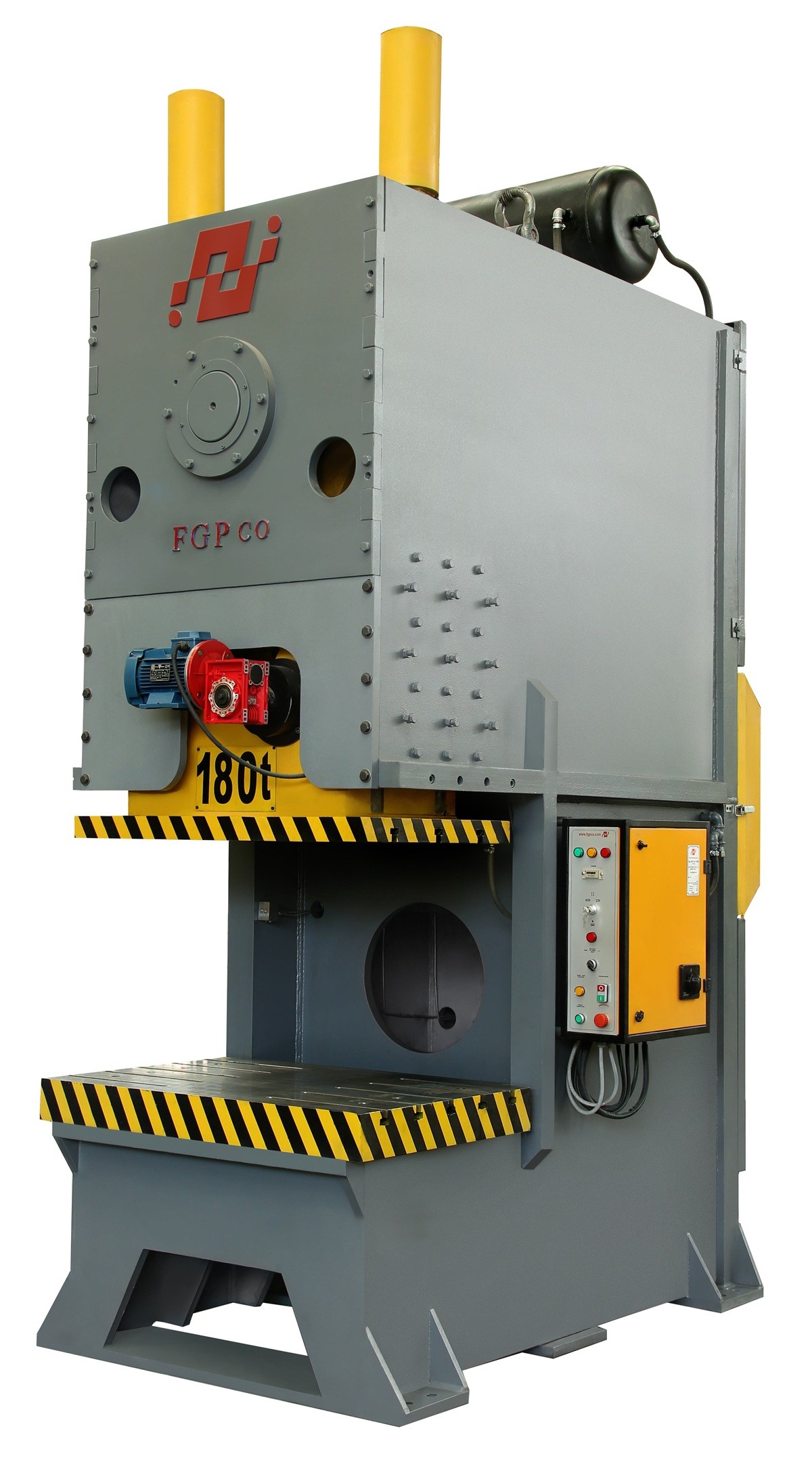

بدنه‌ی مستحکم، عملکرد نرم و دقیق، ایمنی بالا و قابلیت اتصال به تجهیزات اتوماسیون، این سری را به گزینه‌ای مناسب برای تولید پیوسته در شرایط سخت کاری تبدیل کرده است. پرس های C فریم فن‌گستر پویا در ظرفیت‌های متنوع تولید می‌شوند و هم‌اکنون در خطوط تولید بسیاری از شرکت‌های معتبر کشور در حال بهره‌برداری هستند.
کاربردها
- پانچ و فرم‌دهی انواع قطعات فلزی
- خطوط تولید لوازم خانگی، تابلو برق، قطعات خودرو
- برش و شکل‌دهی ورق‌های نازک و متوسط
- خطوط تولید نیازمند دقت و تکرارپذیری بالا

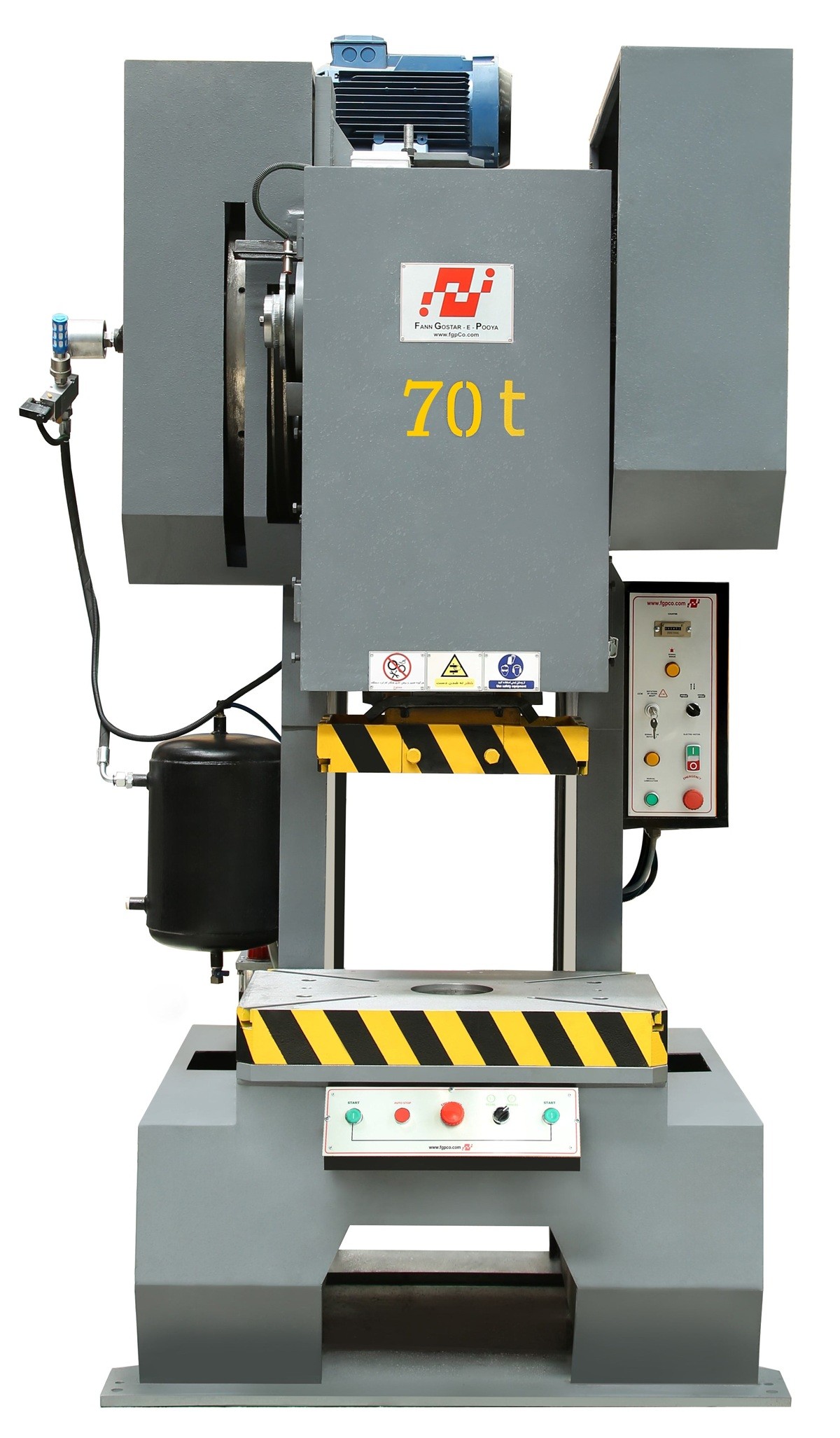

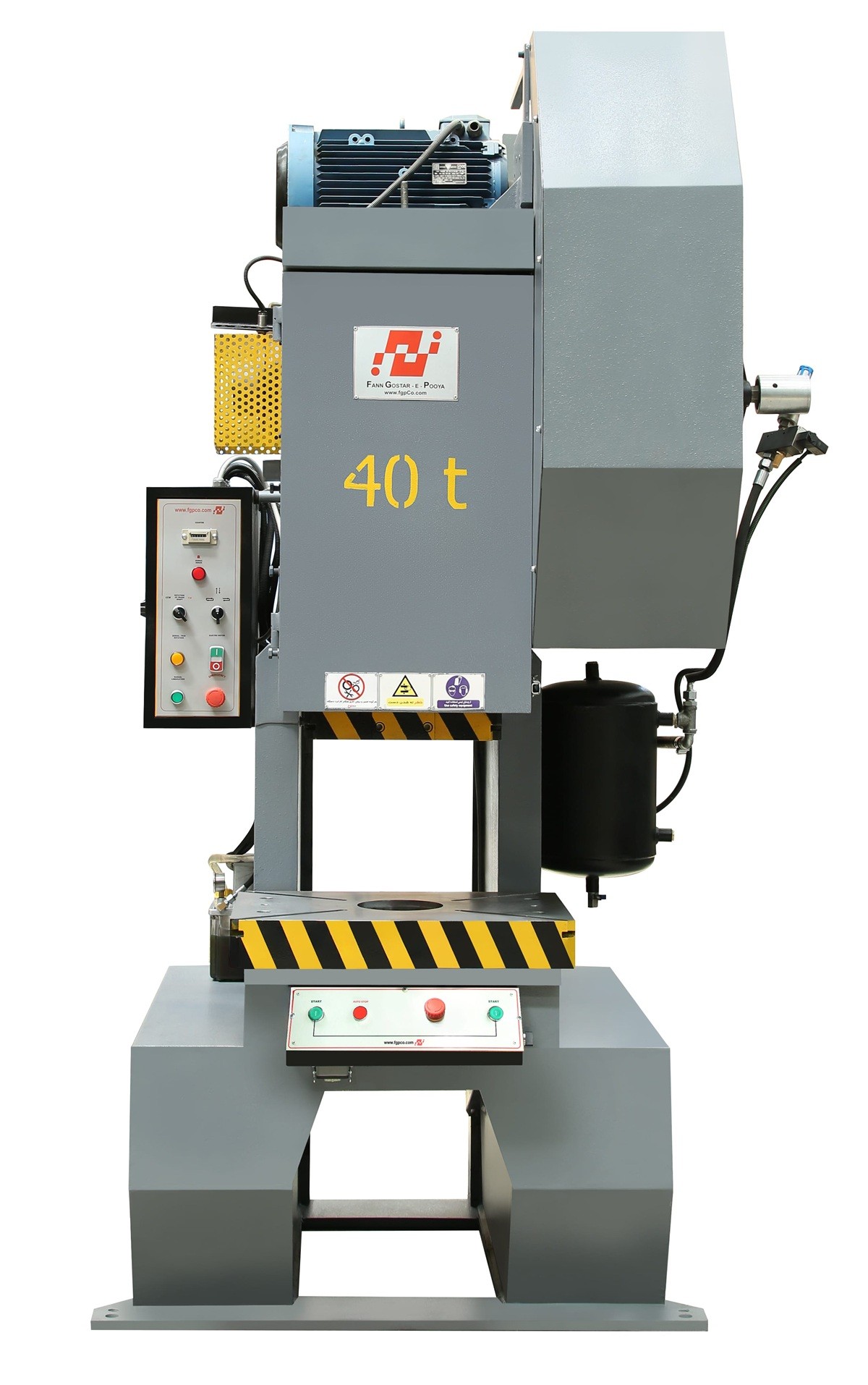

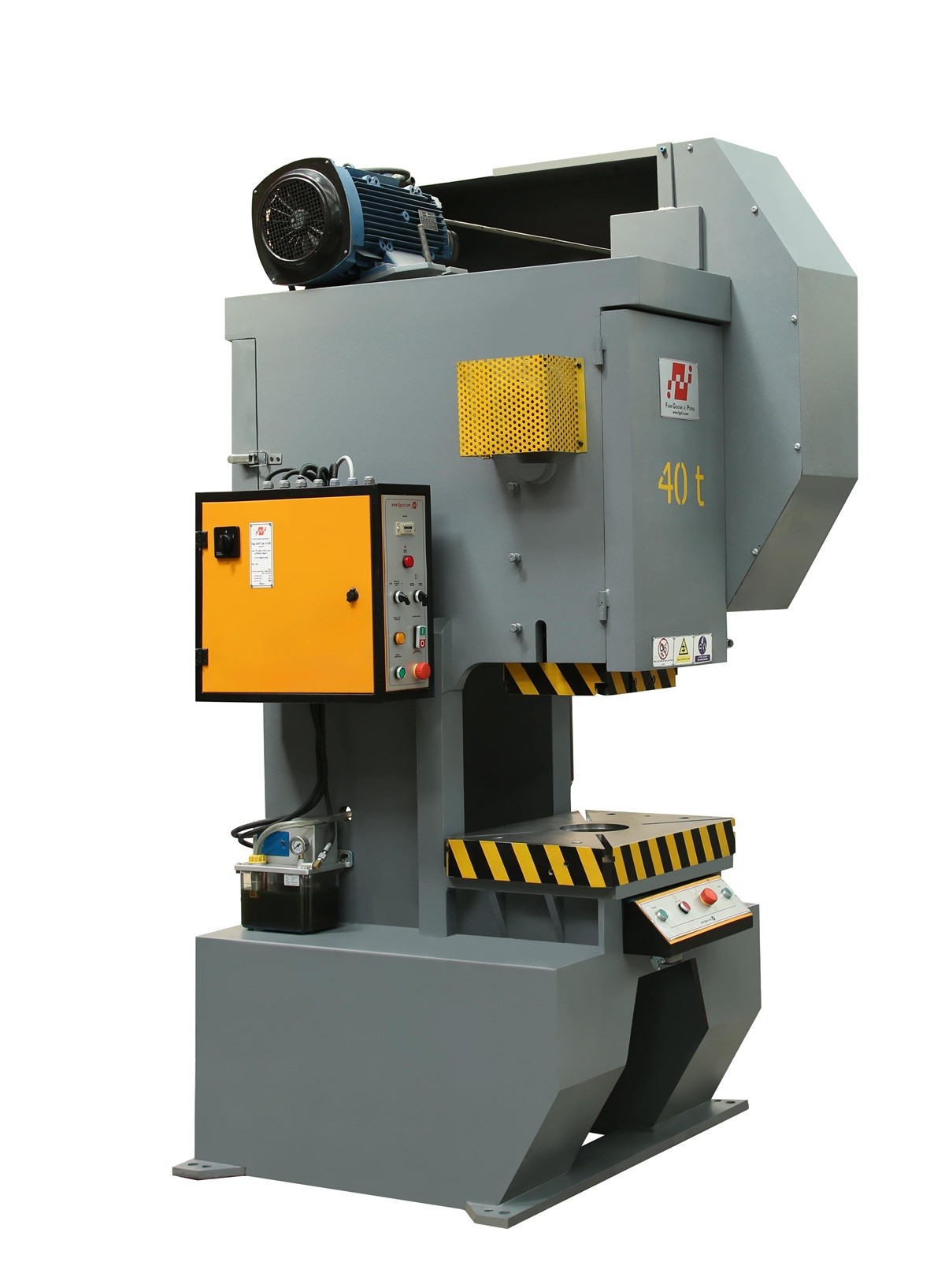

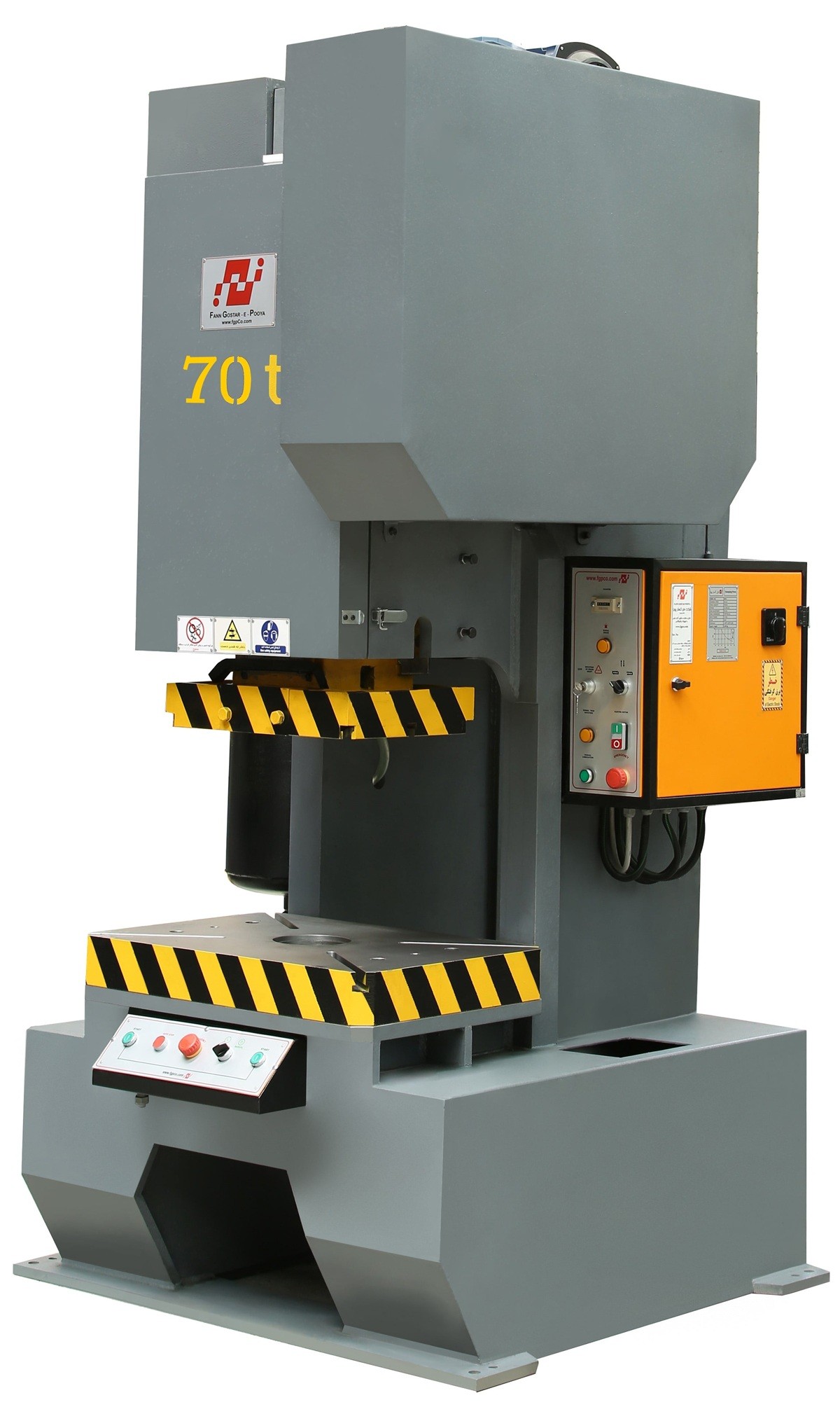

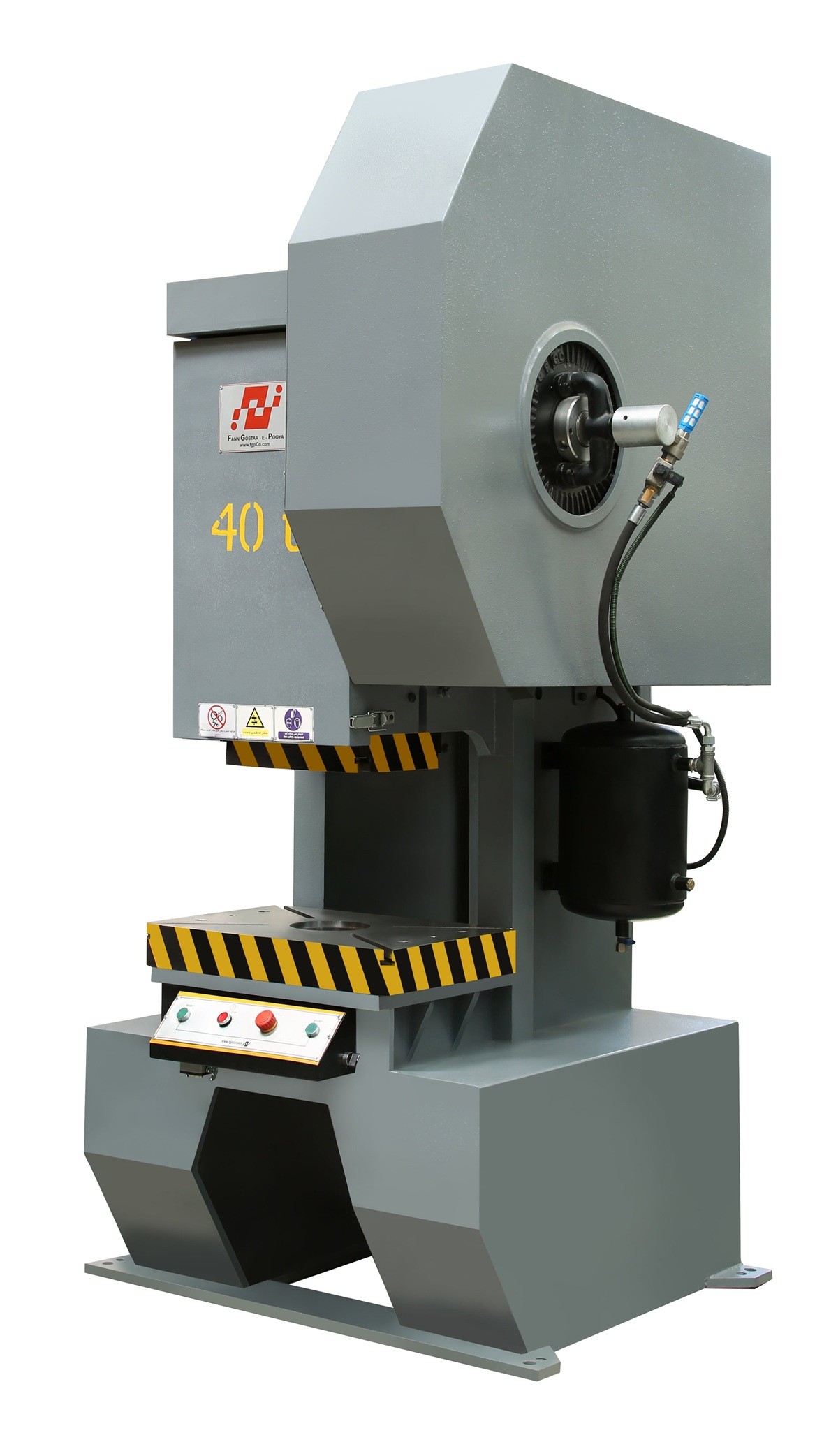

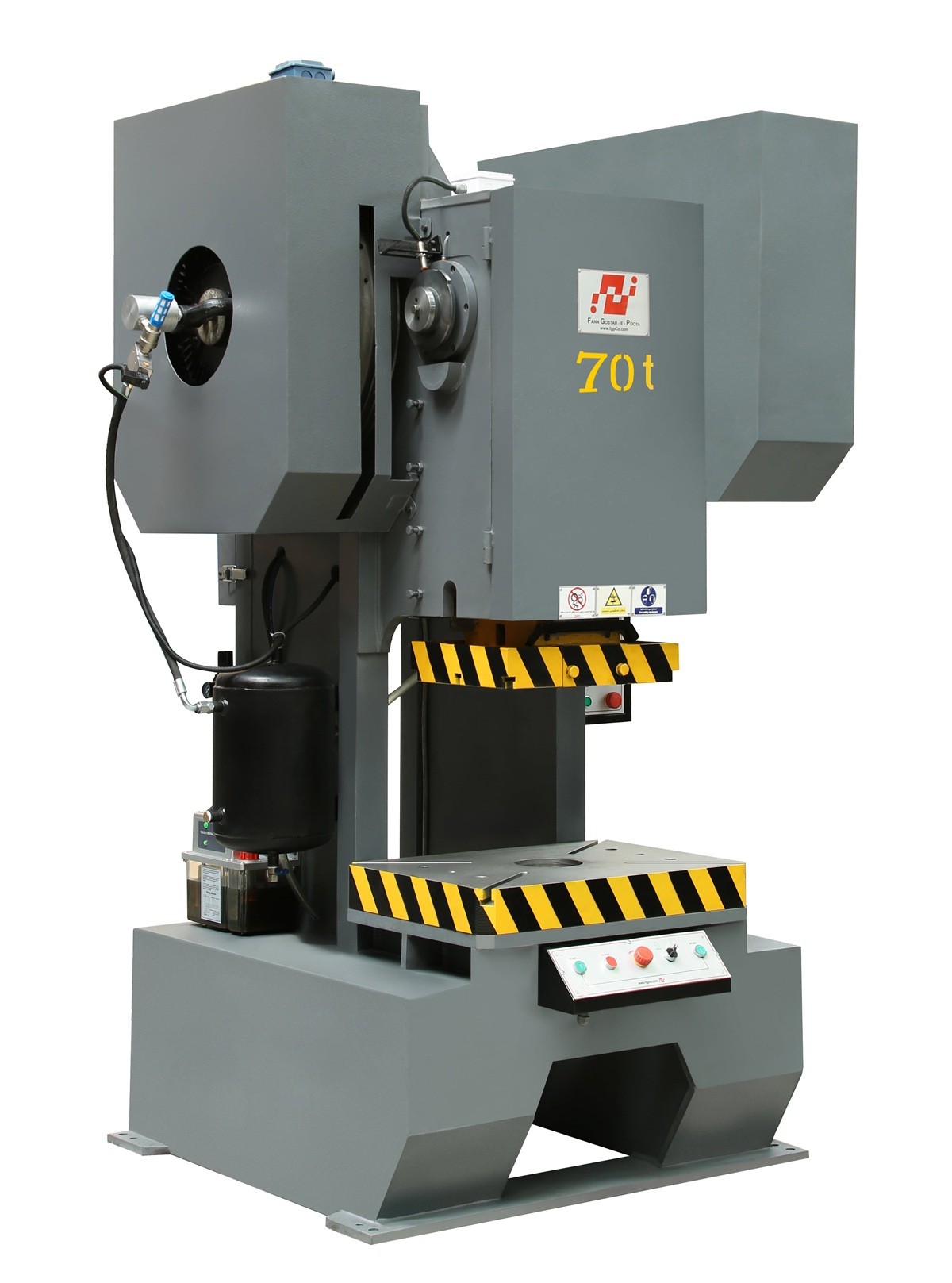

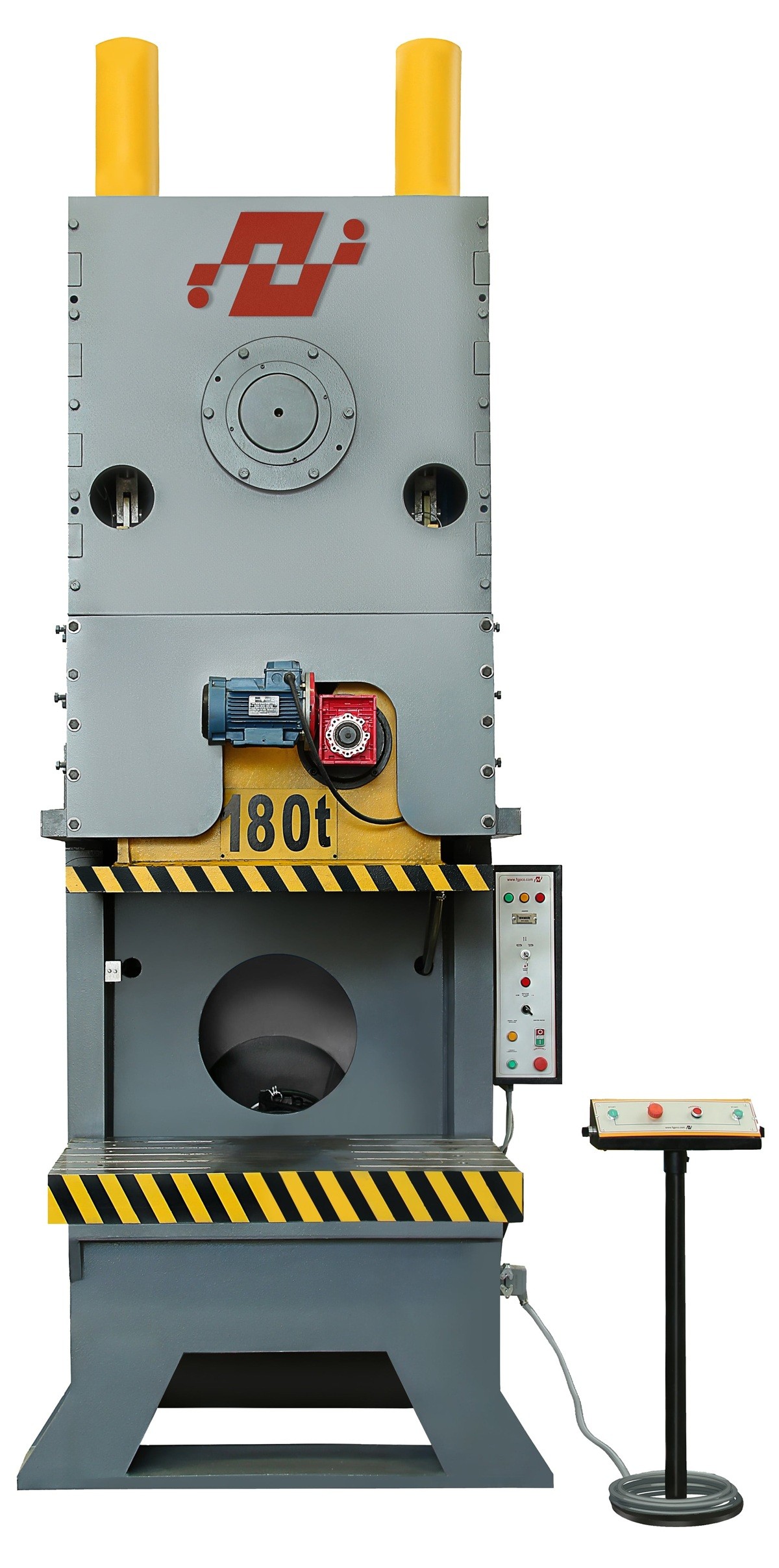

| مشخصات | 16 Ton | 40 Ton | 70 Ton | 100 Ton | 125 Ton | 180 Ton |
|---|---|---|---|---|---|---|
| ظرفیت نامی (کیلو نیوتن) | 160 | 400 | 700 | 1,000 | 1,250 | 1,800 |
| تعداد ضربه در دقیقه (SPM) | 130 | 140 | 60 | 60 | 50 | 30 |
| کورس (میلی‌متر) | 10–60 | 8–80 | 12–100 | 12–140 | 120 | 120 |
| ابعاد میز (میلی‌متر) | 440×310 | 650×450 | 750×530 | 1,000×700 | 1,150×800 | 1,300×800 |
| ابعاد رام (میلی‌متر) | 250×200 | 380×280 | 480×360 | 680×500 | 750×550 | 1,100×700 |
| حداکثر دهانه بسته قالب (میلی‌متر) | 190 | 280 | 340 | 360 | 410 | 465 |
| میزان جابه‌جایی رام (میلی‌متر) | 30 | 40 | 50 | 50 | 50 | 60 |
| ضخامت میز (میلی‌متر) | 60 | 90 | 100 | 118 | 128 | 125 |
| قطر سوراخ رام – مچی‌گیر (میلی‌متر) | 40 | 40 | 40 | 50 | 60 | x |
| قطر سوراخ میز (میلی‌متر) | 155 | 140 | 140 | 150 | 150 | 150 |
| توان موتور (کیلووات) | 1.5 | 5.5 | 7.5 | 11 | 15 | 11 |
| وزن تقریبی (کیلوگرم) | 1,300 | 3,800 | 4,200 | 8,500 | 10,000 | 14,000 |
ویژگی‌های مشترک دستگاه‌ها
- بدنه یکپارچه فولادی با طراحی مقاوم در برابر پیچش و ارتعاش
- میل لنگ از فولاد آلیاژی 6580/1 (BOZ) با ماشین کاری دقیق
- جوش کاری بدنه پرس مطابق با استاندارد (AWS D.1.1)
- عملیات تنش زدایی کامل بدنه پرس
- برشکاری قطعات حساس توسط ماشین آلات CNC
- ماشین کاری قطعات حساس توسط ماشین آلات CNC
- ياتاقان ها وگايدها از جنس فسفر برنز با مقاومت بالا در برابر سایش
- دنده‌های سخت‌کاری‌شده از فولاد آلیاژی
- راهنمای رام چهاروجهی جناقی
- سیستم کلاچ و ترمز پنوماتیک با عملکرد سریع و ایمن
- قابلیت عملکرد در حالت‌های مختلف:
اینچینگ |تک‌ضرب |رگبار |معکوس
- سیستم روغن‌کاری اتوماتیک مرکزی با قابلیت هشدار کمبود روغن
- مجهز به سیستم کنترل فشار هواي فشرده (مدل 70 تن به بالا)
- مجهز به سیستم کنترل روغنکاري اتوماتیک (مدل 70 تن به بالا)
- دو عدد بالانسر نئوماتیک برای حرکت نرم‌تر رام (مدل 10۰ تن به بالا)
- تابلو برق صنعتی با PLC برند SIEMENS
- سیستم حفاظتی پرده نوری در مدل‌های ۷۰ تن به بالا جهت افزایش ایمنی اپراتور
- مجهز به سیستم توقف اضطراری (Emergency Stop) با دکمه قفل‌شونده در تابلو و ایستگاه اپراتور
- مجهز به سنسور الکترونیکی القایی (Inductive Sensor) جهت پایش موقعیت رام یا کنترل دقیق شمارش ضربات در فرآیندهای اتوماتیک
- تابلو فرمان جداگانه (مدل 125 تن بالا)
- فیوز مکانیکی چدنی جهت محافظت در برابر بارهای ناگهانی و آسیب مکانیکی
- واحد مراقبت هوای فشرده کامل فیلتر، رطوبت‌گیر، روغن‌زن، فشارسنج
- مخزن هوای فشرده برای ذخیره و تثبیت فشار در سیستم پنوماتیک دستگاه
- قابلیت نصب انواع فیدر(سروو و پنوماتیک)
- رنگ‌آمیزی با رنگ اپوکسی صنعتی دو مرحله‌ای مقاوم در برابر خوردگی، حرارت و رطوبت
مشخصات انتخابی پرسهای ضربه‌ای C فریم
- صفحه نمایشگر رنگی و لمسی (HMI)
- فیوز هیدرولیکی
- شیر دوبل نئوماتیک
- کوشن نئوماتیک
- درایور تغییر سرعت (اینورتر)
- اینکودر
- سیستم حفاظتی پرده نوری
- تابلو فرمان جداگانه
