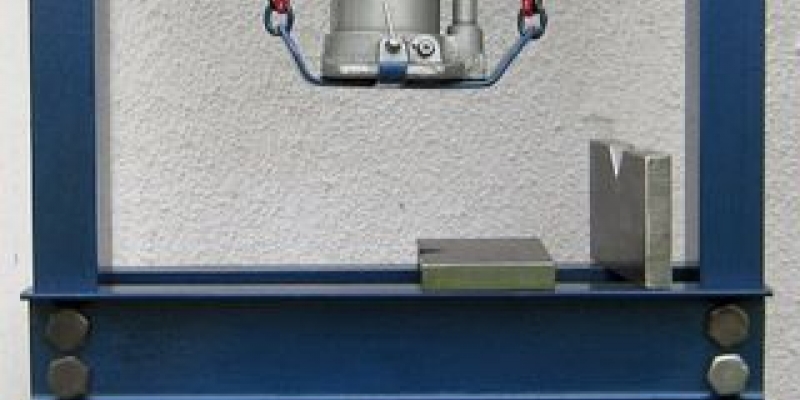

ساخت پرس هیدرولیک

شاید شما هم نیاز به یک پرس هیدرولیک داشته باشید و تمایل داشته باشید که به جای خرید  ان را خودتان بسازید و یک پرس هیدرولیک دستی برای خودتان داشته باشید. چگونگی ساخت یک پرس هیدرولیک را در 6 مرحله به شما اموزش می دهیم .

1 گام اول : رعایت ایمنی

با توجه به اینکه در این کار به جوشکاری نیاز است از لباس استین بلند، عینک مخصوص جوشکاری  و... استفاده کنید. کارهای جوشگاری را در فضای باز انجام دهید.

 گام دوم : قطعات و ابزار مورد نیاز

اموزش ساخت پرس هیدرولیکساخت پرس هیدرولیک

اموزش ساخت پرس هیدرولیک

جوش قوس

مته سوراخ کن با دیافراگم 20 میلی متری  دیسک فلزی ، سرعت برش توصیه شده 440 دور در دقیقه است.

دستگاه فرز

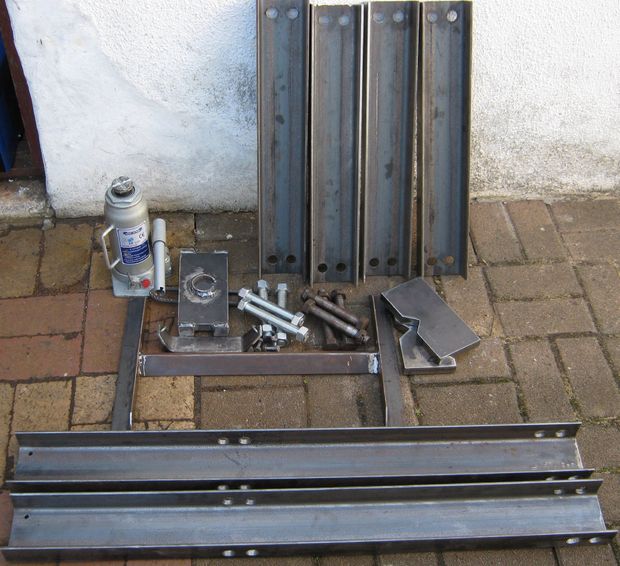

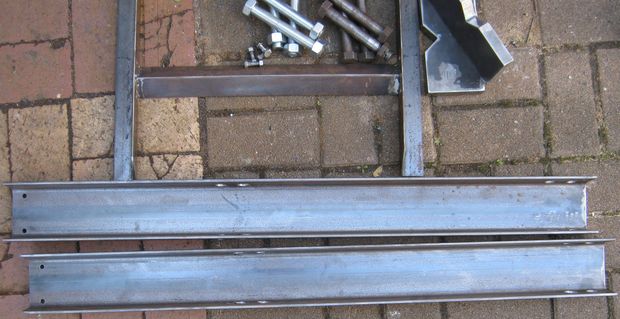

قطعات :

*4 متر اهن لبه ىار 100*50 میلی متر

* 1.2 متر اهن 30 میلی متری با زاویه های کنتری مساوی برای تثبیت پایه ها

* 8 عدد پیچ 20 میلی متری برای پیج کردن اهن هاای متقابل

*4 عدد پیچ m9 برای پایه ها

* جک استوانه ای 10 تنی

*یک صفحه فلزی با ابعاد 200mm x 100mm x 20mm برای پرانتزبالای جک

* یک صفحه با ابعاد 300mm x3mm از اهن نرم برای پرانتز پایینی

* میلگرد 300mm x 10mm برای پرانتزهای بالارونده که برای صفحه بالایی جوش داده شده است

 گام سوم : از پایین شروع به کار کنید

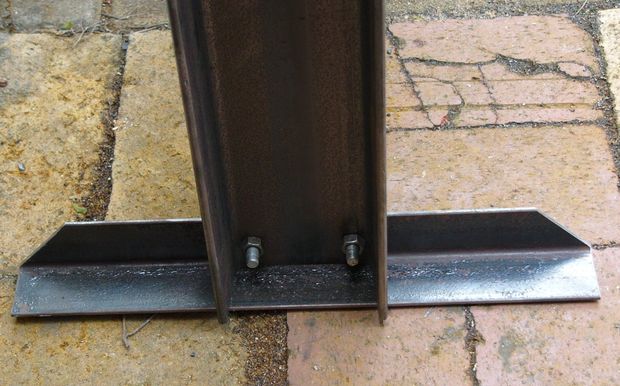

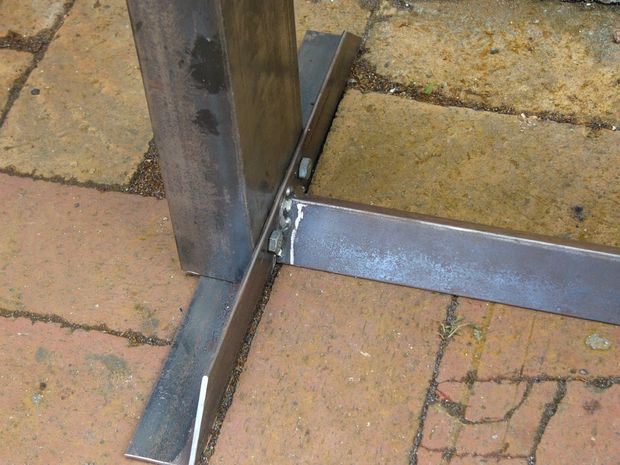

پایه های پرس هیدرولیکپرس هیدرولیک بسازیم

ابتدا فلز را مطابق شکل برای پیچ ها سوراخ کرده و در مرحله بعد اهن واسط بین دو پایه را جوش بدهید. در مرحله بعد پایه ها (ستون ها )را به هم پیچ کنید.

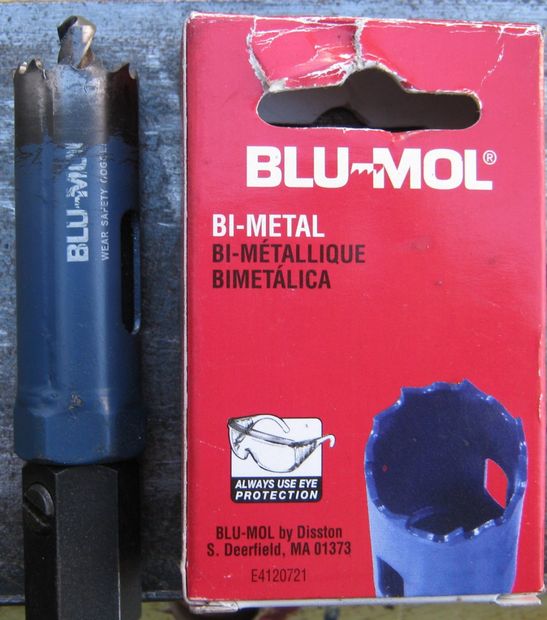

فلز Blu-Mol bi به راحتی توسط فلز 8 میلی متری  سوراخ می شود.  البته در تجربه شخضی به این نتیجه رسیدم که سوراخ کاری اگر قبل از جوش متقاطع صورت بگیرد کار راحت تر است . شما عزیزان می توانید برای دریافت مشاوره خرید و اطلاع از قیمت دستگاه فیدر، قیمت دستگاه های پرس و ... با کارشناسان مجرب فن گستر پویا تماس بگیرید و پاسخ تمامی سوالات خود درباره این محصولات را از مشاورین ما جویا شوید.



 گام چهارم بدنه :

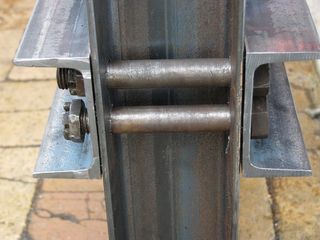

قطعات مورد نیاز برای ساخت پرس هیدرولیکپرس هیدرولیک بسازیمسوراخ کردن پایایه های پرس هیدرولیکcreate press hydraulic4 5

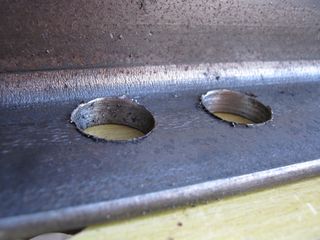

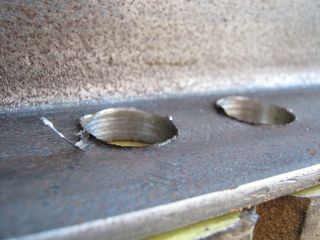

بهتر است که سوراخ ها در نقاط مقابل هم و در فاصله 39 میلی متری از لبه ها زده شود. برای  طراحی و اندازه گیزی دقیق می توانید از نرم تفزار کتیا برای این  کار استفاده کنید.

*  گام پنجم  براکت (پرانتر بطری جک):

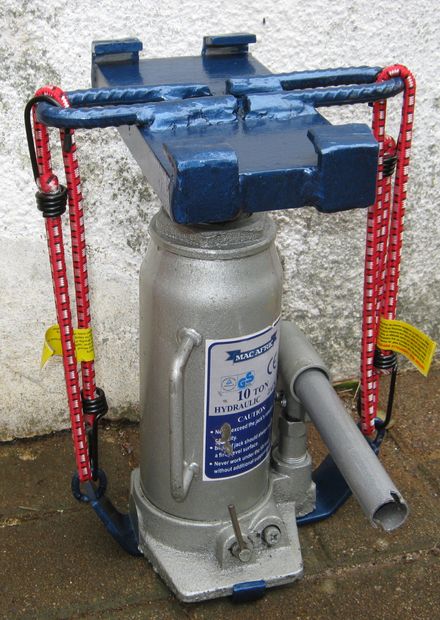

جک 10 تنی

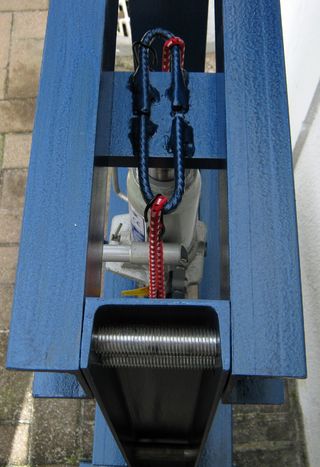

create press hydraulic5 2













یک قسمت از لوله را بر ر.ی براکت جک قرار دادم  تا پیچ جک به راحتی بچرخد. در ضمن یک جفت گش لاستیکی به اندازه کافی برای اتصال براکت پایین و بالا مقاوم است.

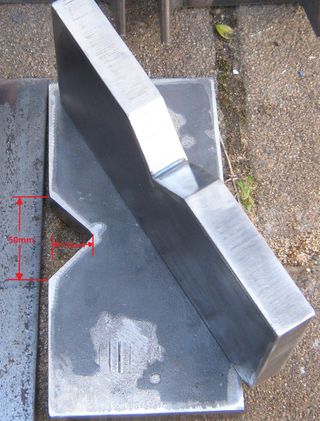

براکت پایین باید توسط دستگاههای خاص برش داده وخم شود.

* گام ششم تست :

با رعایت نکات ایمنی می توانید جک شاخته شده را تست کنید.
