نحوه ساخت پرس ضربه ای

ساخت پرس ضربه‌‌ای به عنوان یکی از دستگاه‌های مهم در صنعت، از اهمیت بالایی برخوردار است. شما عزیزان می‌توانید این دستگاه را با ساده‌ترین لوازم نیز تهیه کنید. البته تنها در صورتی که اطلاعات کافی درباره آن داشته باشید.  برای اطلاع از قیمت انواع دستگاه های پرس تولید شده توسط فن گستر پویا با ما در ارتباط باشید.

اجزای پرس ضربه‌‌ای

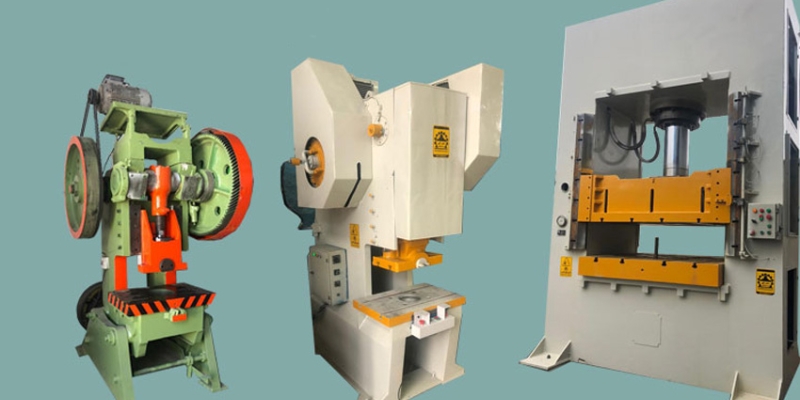

پرس‌های ضربه‌‌ای پرس‌هایی هستند که به منظور شکل دهی ورق‌های فلزی به کار گرفته می‌شوند. از جمله قابلیت‌های این دستگاه‌ها می‌توان به قابلیت تنظیم سرعت، دقت و میزان نیروی موردنیاز کار اشاره کرد. به طور کلی در بازار که قدم می‌زنید می‌توان دو نوع پرس ضربه‌‌ای مکانیکی و هیدرولیکی را مشاهده کرد. از جمله دسته بندی‌های دیگری که برای پرس‌ها در بازار دیده می‌شود می‌توان به دسته بندی براساس منبع قدرت اشاره کرد. این ماشین‌ها در انواع مختلف ساخته می‌شوند. از این رو طبیعی است که از دستگاه‌ها و تکنولوژی‌های متفاوتی در ساخت هر کدام از آن‌ها استفاده شود. از جمله اجزای پرس ضربه‌‌ای می‌توان به اجزای زیر اشاره کرد:

  • فلایویل یا چرخ طیار
  • میل لنگ
  • شاتو
  • طول کورس پرس
  • سینه پرس
  • زیر سری

شما عزیزان می توانید برای دریافت مشاوره خرید و اطلاع از قیمت دستگاه فیدر، قیمت دستگاه های پرس،دستگاه رول بازکن و ... با کارشناسان مجرب فن گستر پویا تماس بگیرید و پاسخ تمامی سوالات خود درباره این محصولات را از مشاورین ما جویا شوید. فروش فیدر پنوماتیک در سایت فن گستر پویا انجام می شود.

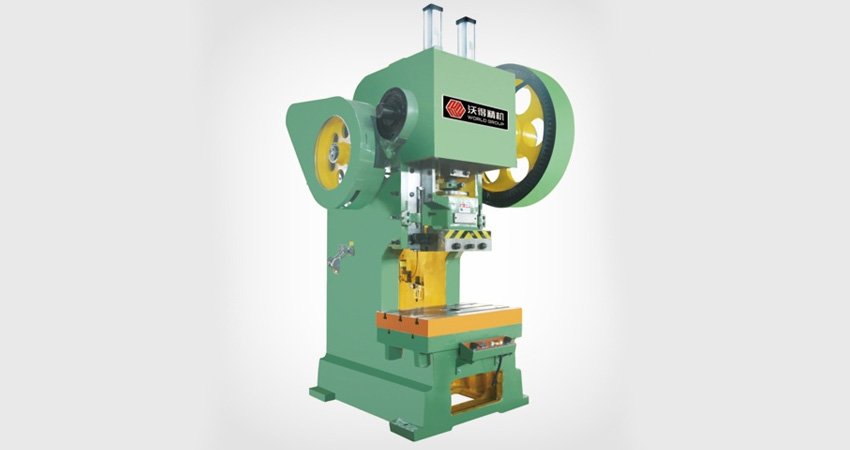

نحوه ساخت پرس ضربه ای

هر کدام از این اجزا کار خاص خود را در دستگاه انجام می‌دهند. برای مثال میل لنگ (Crankshaft) در ماشین پرس لنگ یا ضربه‌‌ای (Crank Press) وظیفه انتقال نیرو از موتور به شاتون و سپس به سینه پرس را بر عهده دارد. یکی از نکات مهم در برسی اجزای دستگاه پرس ضربه‌‌ای طول کورس پرس است. این طول یک جزء از دستگاه نیست اما به دلیل اهمیتی که دارد، در نقشه‌های این دستگاه‌ها دیده می‌شود. در صورتی که انحراف ناحیه خارج از مرکز میل لنگ را دو برابر کنید، می‌توانید طول کورس پرس را محاسبه کنید. در انواع دیگر دستگاه‌های پرس اجزای دیگری دیده می‌شود که در ادامه به تعدادی از آن‌ها اشاره می‌کنیم:

  • لولای مفصلی
  • میل لنگ بادامک
  • راهنمای سینه پرس
  • گیربکس
  • کلاچ
  • ترمز
  • پیستون

لازم به ذکر است که هر کدام از این دستگاه‌ها و تجهیزات کار مختص به خود را انجام می‌دهد. از این رو پیش از خرید دستگاه بهتر است نقشه آن را از فروشنده درخواست کنید. با این کار زمانی که دستگاه به مشکل برخورد، ساده‌تر می‌توان آن را تعمیر کرد.

نقشه ساخت پرس ضربه‌‌ای

نقشه ساخت پرس‌های ضربه وابسته به دستگاه است. به این معنی که دستگاه‌های هر تولید کننده با تولید کننده دیگر نقشه متفاوتی دارند. از این رو برای تهیه این نقشه لازم است به تولید کننده مراجعه کنید. به یاد داشته باشید نقشه ساخت این دستگاه‌ها روی تعمیر یا بازتولید آن‌ها موثر است. البته پرس‌های ضربه‌‌ای کوچکی نیز هستند که می‌توانید به صورت خانگی آن‌ها را بسازید. در ادامه به آموزش ساخت پرس هیدرولیک اشاره می‌کنیم.

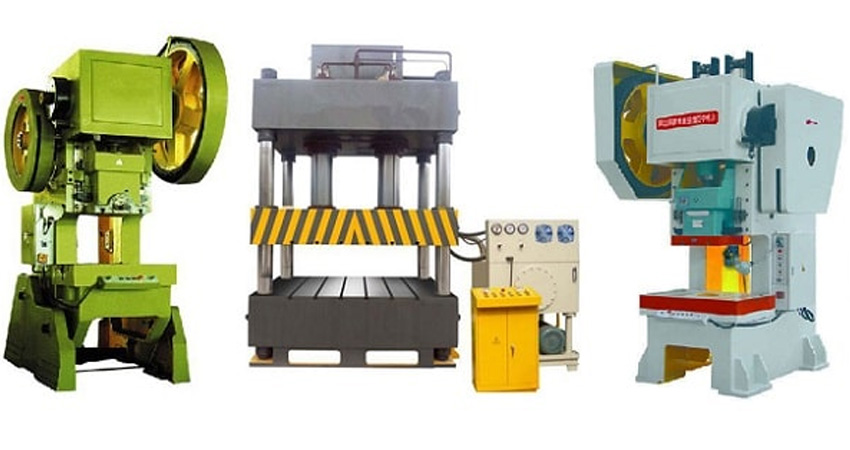

نقشه ساخت پرس ضربه ای

آموزش ساخت پرس هیدرولیک

توجه داشته باشید در ساخت این پرس‌ها نیاز به جوشکاری دارید. ازاین رو اقدامات ایمنی لازم را صورت دهید تا دچار مشکل نشوید. در گام بعدی لازم است تجهیزات زیر را تهیه کنید:

  1. ۴متر اهن لبه ىار ۱۰۰ ۵۰ میلی متر
  2. ۲ متر اهن ۳۰ میلی متری با زاویه‌های کنتری مساوی برای تثبیت پایه‌
  3. ۸ عدد پیچ ۲۰ میلی متری برای پیج کردن اهن های متقابل
  4. ۴ عدد پیچ m۹ برای پایه‌ها
  5. جک استوانه‌‌ای ۱۰ تنی
  6. یک صفحه فلزی با ابعاد 200mm x 100mm x 20mm برای پرانتزبالای جک
  7. یک صفحه با ابعاد 300mm x3mm از اهن نرم برای پرانتز پایینی
  8. میلگرد 300mm x 10mm برای پرانتزهای بالارونده که برای صفحه بالایی جوش داده شده است.
  9. مته سوراخ کن با دیافراگم ۲۰ میلی متری دیسک فلزی، سرعت برش توصیه شده ۴۴۰ دور در دقیقه است.

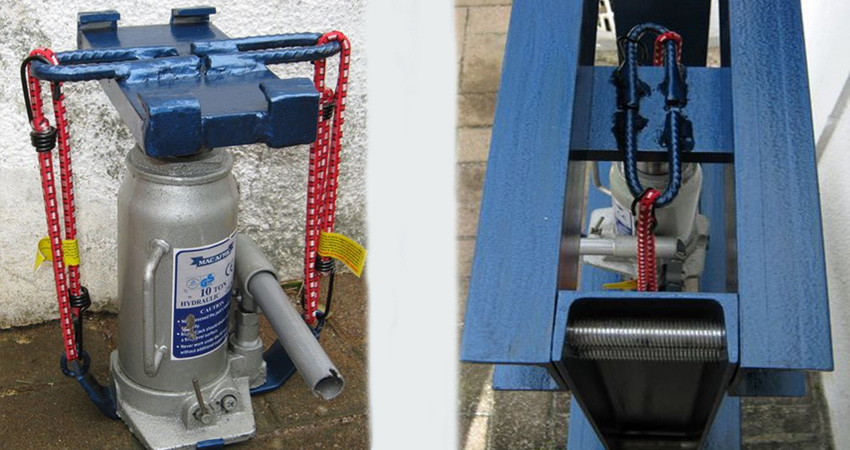

آموزش ساخت پرس هیدرولیک

بهتر است ابتدا عملیات سوراخ کردن را انجام داده سپس دو قطعه را به هم پیچ کنید. فلز Blu-Mol bi به راحتی توسط یک فلز 8 میلی متری سوراخ می شود. در گام چهارم باید بدنه را آماده کنید. برای این کار سوراخ‌ها باید در مقابل هم و در فاصله ۳۹ میلی متری از لبه‌ها زده شود. یکی از نرم افزارهای کاربردی در این حوزه برای اندازه گیری دقیق، کتیا است. برای طراحی براکت در گام آخر نیز به شکل زیر توجه کنید. در مرحله آخر نیز لازم است با رعایت نکات ایمنی دستگاه را تست کنید. البته به یاد داشته باشید این دستگاه به صورت خانگی تهیه شده است. از این رو باید احتمال هر گونه مشکل را بدهید. همچنین رعایت نکات ایمنی را در اولویت قرار دهید. اجزای پرس ضربه‌‌ای، نحوه ساخت و نقشه ساخت دستگاه را به همراه آموزش ساخت دستگاه ضربه‌‌ای به صورت خانگی را در این مقاله مطالعه کردید. در صورت بروز هر گونه مشکل می‌توانید با کارشناسان ما تماس بگیرید.
